技术摘要：
本发明公开了多媒体音乐喷泉控制系统，包括变频器控制卡、音频电路、水泵控制电路和彩灯控制电路，音乐通过音乐特征识别、放大滤波输入至单片机，音乐由音响放大器输出，单片机控制彩灯和多个水泵，彩灯控制组灯关或开，水泵控制各个组泵，组泵控制各个喷嘴组。该系统  全部
背景技术：
目前在公共场所喷泉一般只是将音乐和喷泉高低简单配合，无法真正体现音乐的 旋律、节奏；或者是采用了高成本复杂的控制系统，搭建复杂的外围电路实现功能。 由于原控制系统的水型是根据10首歌曲来设计的，水型固定，用户不能编辑改变 水型，也不能添加或更新曲目，已经不能满足市民的审美需求。 目前，国内外虽然已建有很多音乐喷泉，但大多数音乐喷泉都存在着两方面不足： 首先，音乐喷泉表演程序的设计需要音乐、舞美、电脑、自控、喷泉等专业专家的合作；其次， 为了了解音乐喷泉表演程序的喷射效果，只有在硬件上进行仿真实验。因此，对于一般的音 乐喷泉系统，其表演程序的设计非常费时费力。
技术实现要素：

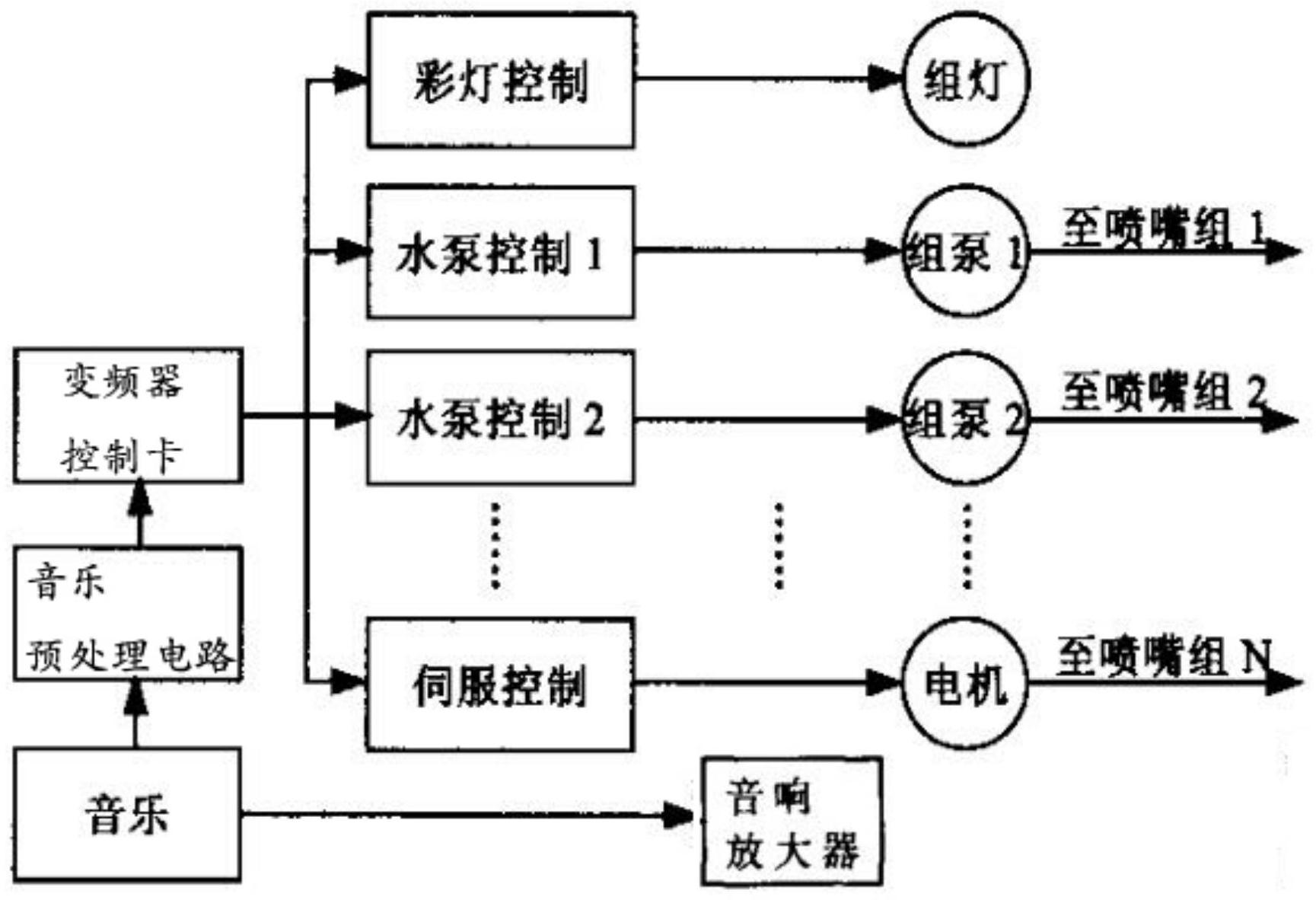

为解决上述技术问题，本发明提供一种多媒体音乐喷泉控制系统。 本发明提供如下技术方案： 多媒体音乐喷泉控制系统，包括变频器控制卡、音频电路、水泵控制电路和彩灯控 制电路，音乐通过音乐特征识别、放大滤波输入至单片机，音乐由音响放大器输出，单片机 控制彩灯和多个水泵，彩灯控制组灯关或开，水泵控制各个组泵，组泵控制各个喷嘴组，音 乐特征识别方法包括： (1)输入音乐信号，对其进行音乐特征的识别； (2)音乐特征与喷射动作的匹配，若匹配进行下一步动画仿真； (3)动画仿真满意，打印喷泉表演程序总谱； (4)动画仿真不满意，进行手动修改，直到动画仿真满意； (5)动画仿真满意之后，执行打印喷泉表演程序总谱和编译成控制程序； (6)编译成控制程序，再同步播放。 进一步的，音频电路由音响放大器和音乐预处理电路两部分组成，音响放大电路 将音乐外放；音乐预处理电路是将音频信号经由放大滤波输入到单片机供片内AD采集。 进一步的，所述音乐预处理电路包括限幅放大电路、整流滤波电路和电压比较器。 进一步的，左右两路立体声信号经混合后送限幅放大电路放大；整流滤波电路用 以将交变信号转为单向信号；电压比较器用以将大于基准电压的单向信号变换成低电平有 效的奏曲信号由之端输出。 进一步的，所述水泵控制电路由单片机的I/O口输出矩形波，通过光耦控制可控硅 的导通角，进而控制水泵电机的转速，调整喷泉的输出高度。 与现有技术相比，本发明的有益效果是：该系统能够根据不同曲目的特点设计出 体现音乐内涵的音乐喷泉表演程序；系统的性能及稳定性有了很大的提高，喷泉乱喷、失控 3 CN 111596589 A 说　明　书 2/3 页 的现象大大减少。由于可以对不同歌曲进行水型编辑，更新了原来大部分的音乐及水型，增 强了音乐喷泉的表现力和观赏性。音乐喷泉控制系统采用PLC控制，控制要求鉴定，成本低。 附图说明 图1为本发明系统结构框图。 图2为本发明水泵控制电路图。 图3为本发明奏曲信号电路图。 图4为本发明音乐特征识别方法流程图。
