技术摘要：
本发明涉及物联网智能医疗领域，特别涉及一种服药依从性监测装置、方法及系统；所述装置包括盒体和一铰接在盒后壁上的盒盖；在盒体上安装有控制电路板，在靠近盒前壁的控制电路板上设置有电磁锁锁孔；在所述控制电路板的背面上安装有核心处理模块、无线通信模块、锁控  全部
背景技术：
研究表明在慢性病的预防和控制过程中，患者的服药依从性对疾病的预防和治疗 效果有着很大的影响，服药依从性越好，药物的治疗和预防效果就好，服药依从性差药物的 治疗和预防效果就不好，由于慢性病的预防和治疗周期一般较长，在服药过程中，时常发生 药物的漏服、忘服现象；药物的服药依从性变差，将导致病患身体出现不适以及病情加重， 甚至出现死亡的风险；此外一些慢性病还涉及个人隐私问题。 目前随着移动互联网的快速发展，智能移动终端设备的快速普及，目前市面上已 经有相关技术能够督促服药依从性以及跟踪用药效果，例如CN104224550A中的提供了督导 患者服药依从性、跟踪用药效果的装置及其使用方法，该装置及其方法采用手机客户端和 云服务平台等为一体的多方位督导模式进行患者的服药管理，能够有效的督导患者进行服 药，有效地对患者的用药效果进行跟踪，提高了患者的服药依从性，为患者后续的治疗提供 重要的依据。 但是，目前大多数此类装置功能单一，无法满足高集成，多功能化的优点，也不能 对患者隐私进行很好的保护，给患者带来了不必要的麻烦。 鉴于此，有必要研究出一种服药依从性监测系统，通过移动终端进行控制，使用方 便，且具有隐私保护功能，还能够实时将患者的服药信息上传到云端服务器，方便医生查看 服药信息，还能通过医院电脑web端向患者发送服药提醒消息，协助患者完成服药，提高药 物的依从性。
技术实现要素：

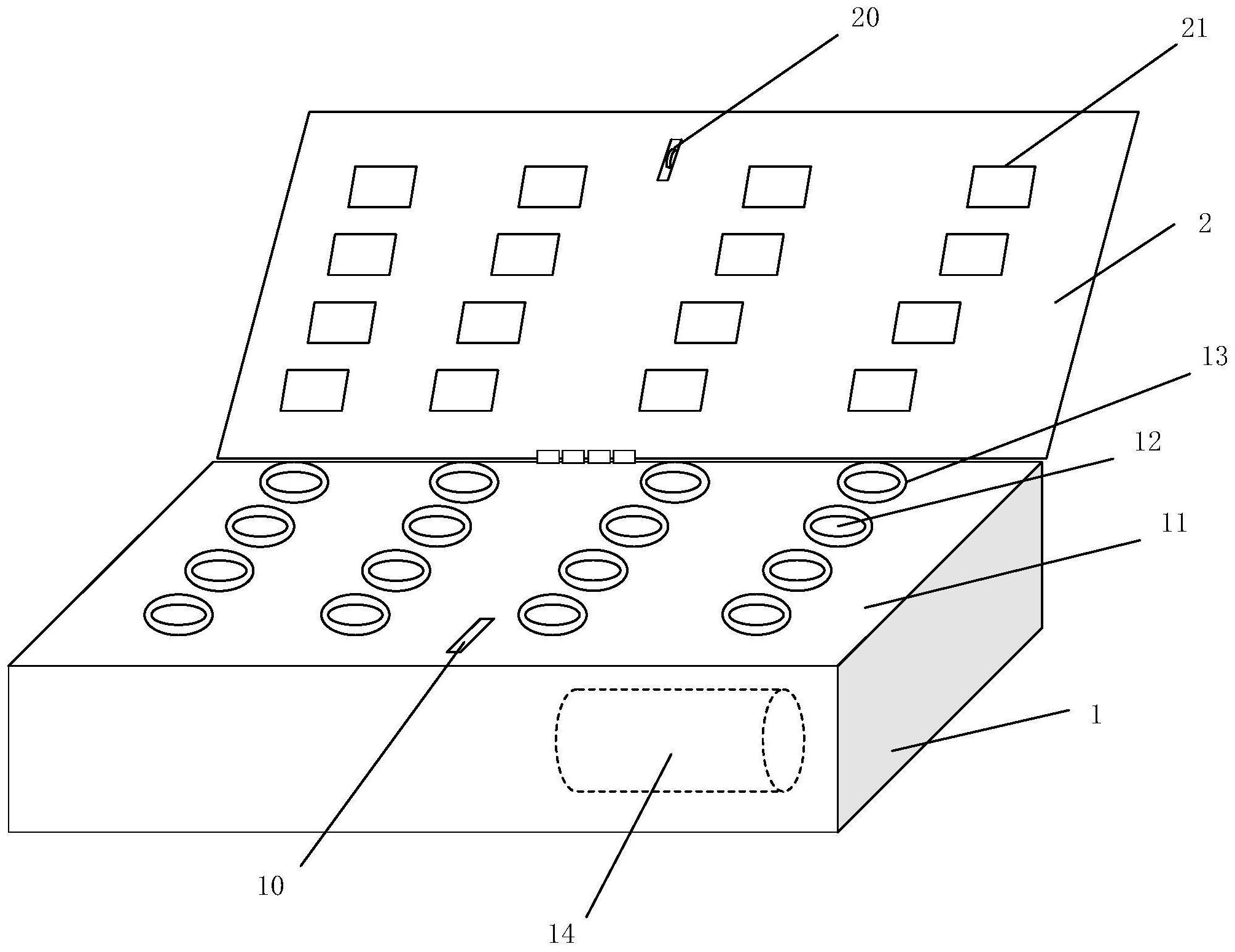

基于现有技术存在的问题，本发明提供了一种服药依从性监测装置、方法及系统 通过移动终端进行控制，能够实时查询服药依从性装置的电磁锁状态电量信息，使用方便， 且具有隐私保护功能，还能够实时将患者的服药信息上传到云服务器，方便医生或其他相 关人员查看服药信息，还能通过医院电脑web端向患者发送服药提醒消息，协助患者完成服 药，既提高了患者的服药依从性又保护了患者的个人隐私。 在本发明的第一方面，本发明提供了一种服药依从性监测装置，所述装置包括盒 体和一铰接在盒后壁上的盒盖；在盒体上安装有控制电路板，在靠近盒前壁的控制电路板 上设置有电磁锁锁孔；在所述控制电路板的背面上安装有核心处理模块、无线通信模块、锁 控模块以及电源模块；在所述控制电路板的正面安装有多个LED发光模块；所述控制电路板 的正面上方安装有隔离板，且该隔离板中包括多个与所述LED发光模块位置相对应的药槽； 在盒盖上安装有光敏电路板，在靠近盒前壁的光敏电阻板上设置有电磁锁锁扣；在光敏电 路板上安装有与LED发光模块所对应的光敏电阻；所述电源模块为其他模块，至少包括光敏 4 CN 111568767 A 说　明　书 2/6 页 电路板、无线通信模块、核心处理模块以及锁控模块供电；通过检测光敏电路板中所述光敏 电阻的阻值，判断药槽中的药品是否被取出，从而形成服药信息；所述核心控制模块接收来 自光敏电路板的服药信息；所述锁控模块用于开启或关闭所述电磁锁，并通过检测其中电 磁锁的开闭状态对应检测所述监测装置的开闭状态；所述无线传输模块用于传输核心处理 模块的服药信息。 在本发明的第二方面，本发明提供了一种服药依从性监测系统，包括上述一种服 药依从性监测装置，还包括移动终端、云服务器以及控制终端；所述服药依从性监测装置通 过无线通信模块将服药信息发送至移动终端；移动终端通过HTTP协议将所述服药信息发送 至云服务器中进行存储；所述云服务器通过HTTP协议与控制终端进行数据交互。 在本发明的第三方面，本发明还提供了一种服药依从性检测方法，所述方法包括： 服药依从性监测装置发出广播，患者的移动终端进行广播应答，建立移动终端与 所述监测装置一对一的连接关系； 移动终端与服药依从性监测装置建立连接关系后，通过移动终端发送检测指令检 测服药依从性监测装置的锁控模块的开闭状态以及对电池电量进行查询； 移动终端向服药依从性监测装置发出开锁指令，核心控制模块控制锁控模块开启 电磁锁锁扣，打开盒体； 取出药品后，光敏电路板判断各个光敏电阻的阻值；从而判断各个药槽内是否还 存放有药品，形成服药信息；锁控模块自动关闭电磁锁，服药依从性监测装置向移动终端发 送服药信息； 移动终端将服药信息通过HTTP协议发送到云服务器进行储存； 控制终端通过HTTP协议调用云服务器的服药信息，查询任意患者的移动终端的服 药信息，并根据该服药信息发送服药提醒到对应患者的移动终端。 本发明的有益效果： 1.本发明通过便携式移动终端对服药依从性监测装置进行控制，操作十分方便。 2.本发明服药依从性监测装置在盒体内部嵌入了由移动终端控制的锁控模块(控 制电磁锁的开闭)，使无关人员无法从盒体外部打开该装置，很好的保护了患者的隐私。 3 .本发明给服药依从性监测装置配置了外部供电(优选USB供电)和电池供电两 种，正常情况下由USB为整个智能硬件供电，当外部电源中断后切换到电池供电，保证了在 外部电源不能供电的情况下，服药依从性监测装置以及系统能够正常使用。 4.本发明中患者的服药信息通过移动终端存入云服务器中，通过控制终端例如医 院电脑web端可以查看患者的服药信息并且能够通过电脑web端向移动终端发送服药提醒 信息以提高服药依从性。 5.本发明的系统功能具有多样性，不仅能够查看患者的服药情况还可以通过移动 终端查看装置的电磁锁是否关闭及装置的电量情况。 附图说明 图1为本发明一种服药依从性监测装置的结构图； 图2为本发明一种服药依从性监测装置的电路结构图； 图3为本发明的另一种服药依从性监测系统的原理框图； 5 CN 111568767 A 说　明　书 3/6 页 图4为本发明一种服药依从性监测系统的结构图；图5为本发明一种服药依从性检 测方法的流程图； 图6为本发明中锁控模块的工作流程图； 图中，1、盒体，2、盒盖，10、电磁锁锁孔，20、电磁锁锁扣，11、隔离板，12、药品，13、 药槽，14、电源模块，21、光敏电阻。
