技术摘要：
本发明涉及甘露醇摇晃加热箱，属于医疗器械领域。它包括箱体、半导体制冷片、微型水泵、水管、药瓶收纳装置、红外测温仪、温度控制器和电机，该装置能快速安全的溶解甘露醇内的结晶体，同时在加热溶解的过程中还能自动进行摇晃，减少了护士的工作量，甘露醇在加热后由  全部
背景技术：
甘露醇是临床上常用的一种降压、脱水、利尿药。甘露醇在低于20℃的环境中就会 出现结晶，故在冬季或者夏季室内温度很低的情况下会出现大量结晶，结晶的甘露醇必须 在晶体溶解后才可以使用，而一般甘露醇结晶在常温下不会溶解，在冬天温度低的环境下， 结晶的溶解更为不易，有时几个小时都不能完全溶解。于是如何快速而又安全地溶解甘露 醇的结晶体就成了很多临床科室面临的问题。 在临床中，医护人员通常采用电炉子或电饭煲将其煮沸溶化，这样消耗的时间长， 且通常甘露醇在经过加热后，还需人工进行摇晃，加快结晶的快速溶解。人工摇晃不仅费时 费力，给护士的工作也带来了很大的不便。 同时，结晶融化后的甘露醇温度过高不能立即使用，且加热后的甘露醇温度下降 需要较长的时间。如果先融化放置一段时间，不能持续保温，温度降低后又要反复结晶，给 临床应用造成极大的不方便。 故需要设计一种装置，其能快速安全的溶解甘露醇内的结晶体，同时在溶解的过 程中还能自动进行摇晃，减少护士的工作量，在加热后由于温度太高不能及时使用，还需要 降温，达到人体适应的温度才能使用，故该装置应该能加快甘露醇的降温。
技术实现要素：

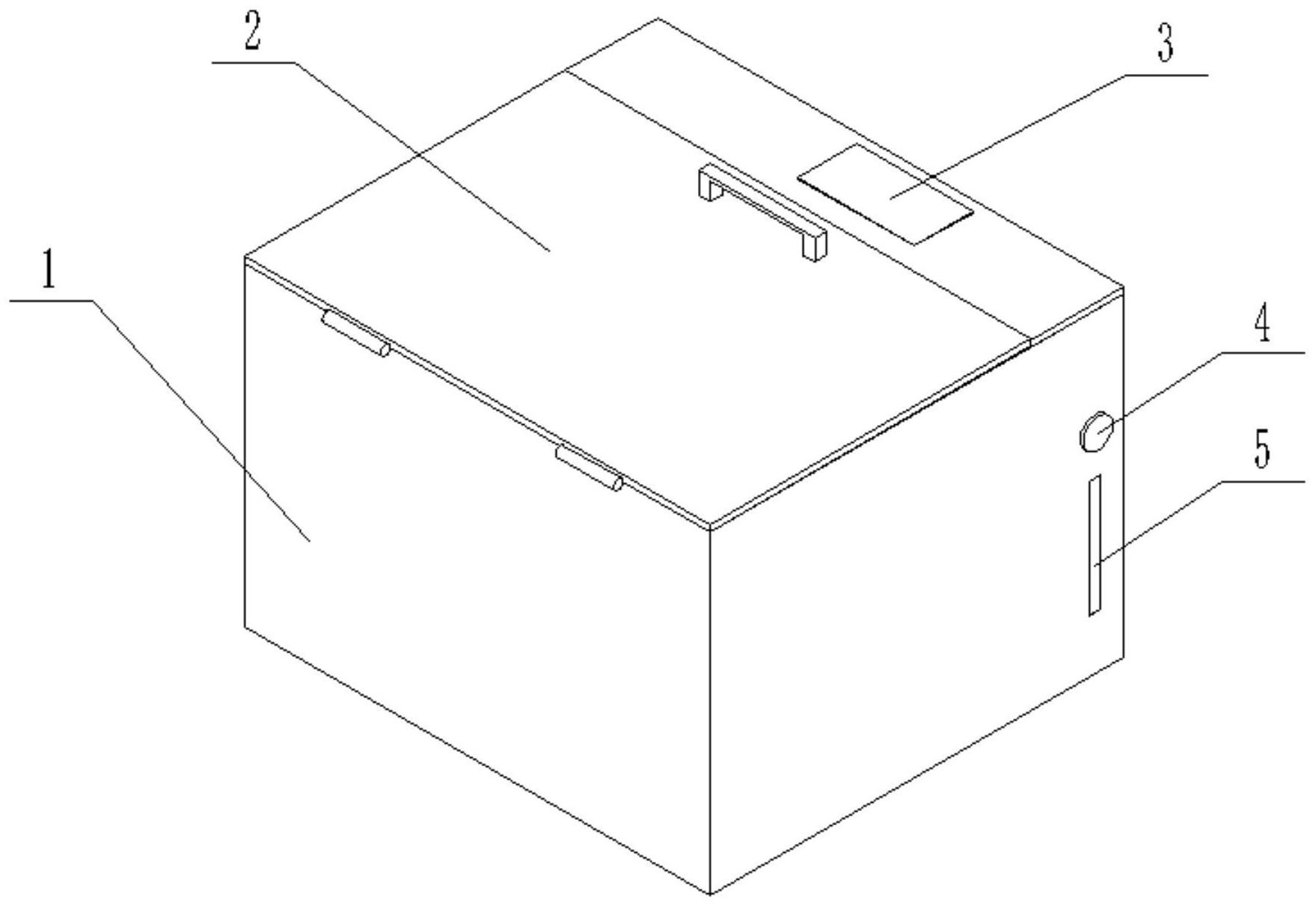

本发明的目的在于克服现有技术的不足，提供一种甘露醇摇晃加热箱，它在加热 甘露醇时能对甘露醇进行自动摇晃，同时还加快了加热后甘露醇的降温速度，解决了现有 技术所存在的缺陷。 本发明是通过以下技术方案实现的： 甘露醇摇晃加热箱，包括箱体、半导体制冷片、微型水泵、水管、药瓶收纳装置、红 外测温仪、温度控制器和电机，所述箱体中部设有中间隔层，将箱体分为上下两层，半导体 制冷片安装在箱体下部的中间，将箱体下部分为冷水池和热水池，所述微型水泵设置有两 个，分别安装在冷水池和热水池中，微型水泵的出水端安装水管，水管通过中间隔层而后固 定安装在箱体上层的内壁上，所述药瓶收纳装置通过轴承可转动的安装在箱体上层，红外 测温仪安装在箱体壁上，与药瓶收纳装置呈水平安装，所述温度控制器和电机安装在箱体 上部药瓶收纳装置的一端，所述半导体制冷片、微型水泵、红外测温仪和电机与温度控制器 之间为电性连接。 所述分别设置在冷水池和热水池的水管在中间隔层上部通过水管进行连接，水管 的最上部设有弧形的管道，连接微型水泵的水管中部设有二位二通的电磁阀，所述电磁阀 位于中间隔层下方，温度控制器与电磁阀为电性连接，一起控制水管的通断。 4 CN 111545111 A 说　明　书 2/5 页 所述药瓶收纳装置包括阶梯轴和药瓶收纳盒，药瓶收纳盒固接在阶梯轴上，阶梯 轴一端设有两道凹槽，用于安装密封圈，设置凹槽的一端固定有带轮，药瓶收纳盒分为上下 两部分，且其上设置有锁扣，所述药瓶收纳装置共设置有三套，三套装置在箱体上部的安装 形式呈倒三角形，其中第一、二套药瓶收纳装置的传动只设置了带轮，第三套药瓶收纳装置 在带轮侧还设置有齿轮。 所述电机的输出端连接有带轮和齿轮，带轮和齿轮之间固接，电机上的齿轮与第 三套药瓶收纳装置上设置的齿轮啮合传动，所述带轮与第一、二套药瓶收纳装置上的带轮 之间通过皮带进行传动，三套药瓶收纳装置中位于上方的两套药瓶收纳装置的转动方向相 反，且朝中间转动。 所述中间隔层中部设置有排水筛孔，在排水筛孔下部设置有水管，在该水管上安 装有一个二位三通的电磁阀，而后水管分为两根支水管，一根通入冷水池中，另一根通入热 水池。该电磁阀与温度控制器之间为电性连接。 所述红外测温仪共设置有两个，其除与药瓶收纳装置水平安装外，安装的位置还 需避开药瓶收纳盒上的栅栏条。 所述箱体外侧还设置有入水口和水位观察条，箱体上部设置有箱盖，箱盖与箱体 之间通过合页连接。 所述温度控制器为带有显示屏的温度控制器，其型号采用XH-W3001。 本发明一种甘露醇加热溶解的方法，该方法使用由箱体、半导体制冷片、微型水 泵、水管、药瓶收纳装置、红外测温仪、温度控制器和电机组成的装置，首先将药瓶放入药瓶 收纳盒中，关闭药瓶收纳盒，而后半导体制冷片、电机、热水池侧的微型水泵以及相应的电 磁阀开始工作，加热后的水对药瓶进行水浴加热，运行的电机带动药瓶转动，对药液进行不 断的摇晃，经过水浴后落在中间隔层上的水通过排水筛孔重新回到相应的池中。红外测温 仪每30s测量一次药瓶内药液的温度，待温度上升到设定的温度后，热水池侧的微型水泵以 及相应的电磁阀关闭，冷水池侧的微型水泵以及相应的电磁阀开始工作，半导体制冷片和 电机继续工作，红外测温仪每30s测量一次药瓶内药液的温度，待温度下降到设定的温度 后，设备停止工作，用户取出药瓶即可。 上述一种甘露醇摇晃加热箱，所用部件是本技术领域的技术人员所熟知的，均通 过公知的途径获得，所述部件连接方法是本技术领域的技术人员所能掌握的。 本发明的有益之处是，该装置能快速安全的溶解甘露醇内的结晶体，同时在加热 溶解的过程中还能自动进行摇晃，减少了护士的工作量，甘露醇在加热后由于温度太高不 能及时使用，还需要等待降温，达到人体适应的温度后才能使用，但在降温过程中很有可能 会出现再次结晶的情况，该装置能加快甘露醇的降温，且在降温的过程中，采用了摇晃的方 式，降低了甘露醇在降温过程中再次结晶的可能性。该装置使用了半导体制冷片对水分别 进行加热和降温，大大的降低了装置的复杂性；在加热和降温的过程中，均采用了摇晃的方 式促进晶体融化，与针对甘露醇传统的自然冷却方式不同，该装置采用了水浴的方式对其 进行快速冷却，大大的降低了甘露醇再次结晶的可能性；药瓶收纳装置采用呈倒三角形的 方式安装，且利用齿轮和带传动的方式促使上部的药瓶收纳装置朝中间运动，能使水流大 量流向下方的药瓶收纳装置，提高了能量的利用效率。 5 CN 111545111 A 说　明　书 3/5 页 附图说明 图1为本发明的整体结构示意图； 图2为本发明去除部分遮挡后的内部结构图； 图3为本发明去除部分遮挡后另一视角的内部结构图 图4为本发明打开箱盖后的结构示意图； 图5为本发明的后视图； 图6为图5中A-A处的剖视图； 图7为图6中I处的放大视图； 图8为本发明的侧视图； 图9为本发明图8中B-B处的剖视图； 图10为本发明药瓶收纳装置的示意图； 图11为本发明药瓶收纳装置的另一角度示意图； 图12为本发明温度控制器的控制流程图； 图中：1、箱体，2、箱盖，3、显示屏，4、入水口，5、水位观察条，6、温度控制器，7、水 管，8、药瓶收纳盒，9、齿轮，10、电机，11、红外测温仪，12、皮带，13、带轮，14、半导体制冷片， 15、轴承，16、阶梯轴，17、凹槽，18、锁扣，19、密封圈，20、微型水泵，21、电磁阀，22、热水池， 23、冷水池，24、排水筛孔，25、中间隔层。
