技术摘要：
本发明实施例涉及一种电网运行监控系统的质量检测系统、方法及设备，包括从低到高依次设置的基础设施层、虚拟层、服务层、应用层和用户界面层，这五层架构可以提供统一的服务功能，将基础设施服务、基础服务、应用资源以资源池的方式提供给用户，以实现了硬件资源虚拟  全部
背景技术：
随着电网自动化技术的发展，原来以数据采集与监控为主要功能的调度自动化系 统逐步演变为集数据采集与监控、保护控制、自动发电控制、自动电压控制、广域测量等众 多功能为一体的电网运行监控系统。相比于传统的调度自动化系统，电网运行监控系统涵 盖的功能模块急剧增多，系统架构更为复杂。由此，电网运行监控系统对系统的通用性、兼 容性和扩展性提出了更高要求。 现有对电网运行监控系统的检测手段是采用单一功能的测试工具对调度自动化 系统的各功能模块进行分散、独立的测试，无法系统全面地检验电网运行监控系统的整体 功能。并且现有的检测手段以人工检测为主，且采用独立的软件对电网运行监控系统的各 功能模块进行单独测试，没有一体化的集成测试平台，测试效率低下；并且该检测方式受限 于硬件资源、技术条件等而存在扩容困难、易产生性能瓶颈等问题，无法满足高并发、大容 量测试需求。
技术实现要素：

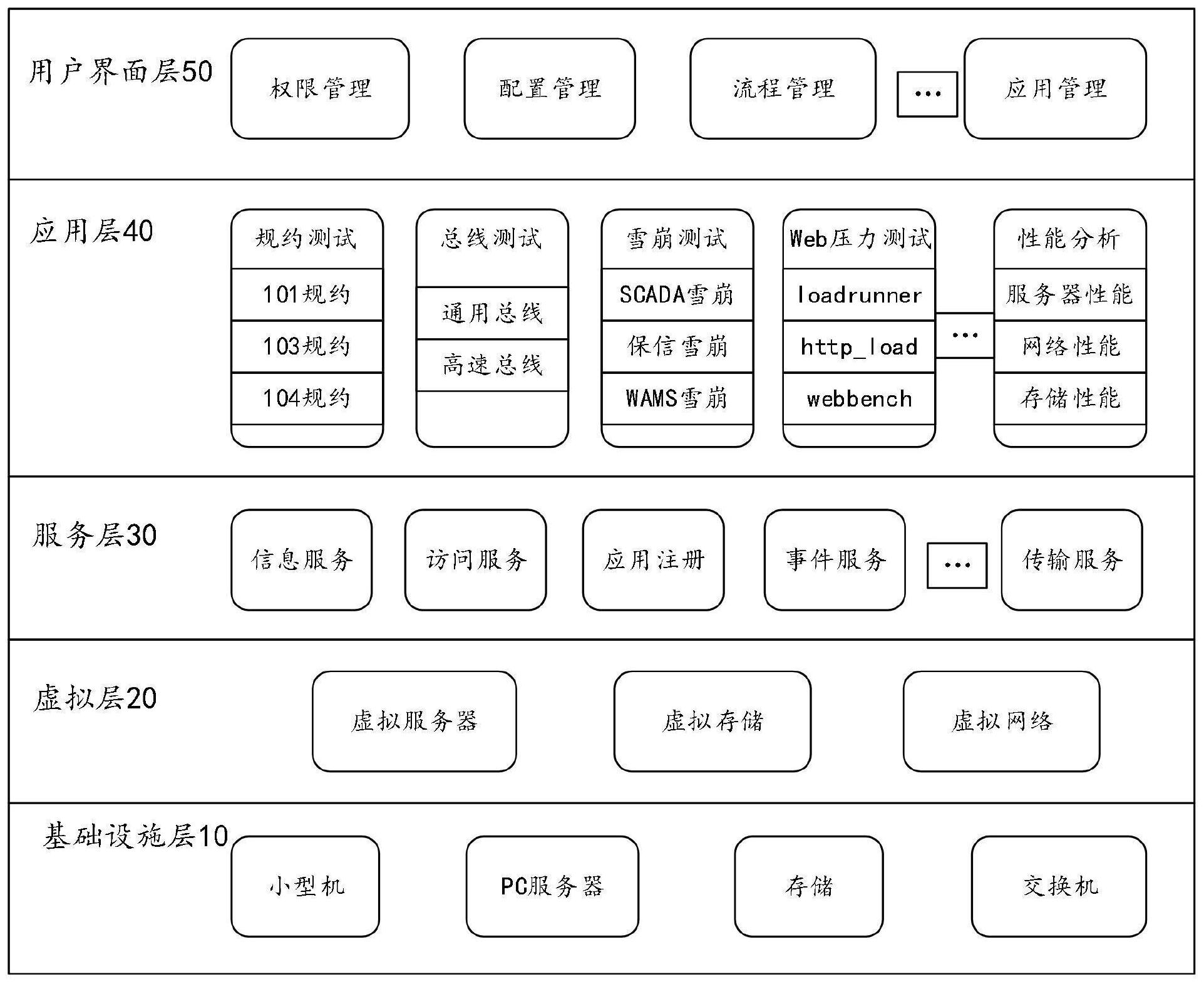

本发明实施例提供了一种电网运行监控系统的质量检测系统、方法及设备，用于 解决现有对电网运行监控系统的检测手段以人工检测为主，且采用独立的软件对电网运行 监控系统的各功能模块进行单独测试，没有一体化的集成测试平台，测试效率低下的技术 问题。 为了实现上述目的，本发明实施例提供如下技术方案： 一种电网运行监控系统的质量检测系统，包括基础设施层、虚拟层、服务层、应用 层和用户界面层； 所述基础设施层，用于为所述虚拟层、所述服务层、所述应用层和所述用户界面层 提供基础设施服务，所述基础设施层包括用于提供搭建检测环境所需物理硬件资源的硬件 设备模块； 所述虚拟层，位于所述基础设施层上方并用于将物理硬件资源虚拟化提供统一的 虚拟化资源池，所述虚拟化资源池包括虚拟服务器、虚拟存储和虚拟网络； 所述服务层，位于所述虚拟层上方并用于为所述应用层和所述用户界面层提供基 础服务调用； 所述应用层，位于所述服务层上方并用于为检测提供统一的应用资源池，所述应 用资源池包含有数个用于检测电网运行监控系统的测试应用程序，所述测试应用程序包括 规约测试、总线测试、雪崩测试、Web压力测试、安全测试和性能分析测试； 所述用户界面层，位于所述应用层上方并用于为用户提供访问界面。 4 CN 111600760 A 说　明　书 2/8 页 优选地，所述硬件设备模块包括小型机、PC服务器、存储设备和交换机。 优选地，所述基础服务包括信息服务、访问服务、应用注册服务、事件服务和传输 服务。 优选地，所述规约测试用于对不同通信提供规约测试服务，所述规约测试包括101 规约测试、103规约测试和104规约测试。 优选地，所述总线测试用于对电网运行监控系统的通用总线和高速总线提供测 试。 优选地，所述雪崩测试包括SCADA雪崩、保信雪崩和WAMS雪崩。所述性能分析测试 包括服务器性能测试、网络性能测试和存储性能测试。 优选地，所述用户界面层包括权限管理模块、资源监控模块和应用管理模块； 所述权限管理模块，用于对用户权限提供限制管理； 所述资源监控模块，用于对所述应用层中应用资源池提供的测试服务进行监控； 所述应用管理模块，用于对所述应用层中应用资源池提供的测试服务进行管理。 优选地，所述输送车辆的单位体积运输成本为输送车辆运输单价除于输送车辆载 货容器体积。 本发明还提供一种电网运行监控系统的质量检测方法，应用于具有上述电网运行 监控系统的质量检测系统上，包括以下步骤： S1.在质量检测系统上设置测试服务； S2.根据所述测试服务在所述质量检测系统中设置测试用例； S3.将电网运行监控系统与所述质量检测系统建立通信连接； S4.启动所述质量检测系统中的测试服务对电网运行监控系统进行质量检测，输 出测试结果。 优选地，在所述S4中，还包括质量检测的结果通过测试报告输出。 本发明还提供一种设备，包括处理器以及存储器； 所述存储器，用于存储程序代码，并将所述程序代码传输给所述处理器； 所述处理器，用于根据所述程序代码中的指令执行上述所述的电网运行监控系统 的质量检测方法。 从以上技术方案可以看出，本发明实施例具有以下优点： 1.该电网运行监控系统的质量检测系统通过基础设施层、虚拟层、服务层、应用层 和用户界面层这五层架构可以提供统一的服务功能，将基础设施服务、基础服务、应用资源 以资源池的方式提供给用户，以实现了硬件资源虚拟化、系统管理自动化、检测流程一体 化，满足检测环境快速部署和资源动态分配的需求，提高检测效率，也能够按需使用、随时 获取、随时扩展检测工具。解决了现有对电网运行监控系统的检测手段以人工检测为主，且 采用独立的软件对电网运行监控系统的各功能模块进行单独测试，没有一体化的集成测试 平台，测试效率低下的技术问题。 2.该电网运行监控系统的质量检测方法通过设置测试服务，根据测试服务设置测 试用例，之后将电网运行监控系统与使用该质量检测系统连接后进行测试，能够对电网运 行监控系统多个功能模块进行检测，提高检测效率，解决了现有对电网运行监控系统的检 测手段以人工检测为主，且采用独立的软件对电网运行监控系统的各功能模块进行单独测 5 CN 111600760 A 说　明　书 3/8 页 试，没有一体化的集成测试平台，测试效率低下的技术问题。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可 以根据这些附图获得其它的附图。 图1为本发明实施例所述的电网运行监控系统的质量检测系统的框架图。 图2为本发明实施例所述的电网运行监控系统的质量检测系统的另一框架图。 图3为本发明实施例所述的电网运行监控系统的质量检测方法的步骤流程图。
