技术摘要：
本发明提供了一种带夹紧功能的排水管连接装置及装拆方法，属于排水管领域。它解决了现有排水管连接装置操作麻烦且结构复杂的问题。本带夹紧功能的排水管连接装置包括设有连接机构的连接套，连接机构包括连接孔及连接管，连接管内穿有连接杆，连接杆内端连接有连接片，  全部
背景技术：
现在技术通常直接将软管套在空调器的室内机排水管端部上，并涂上胶水后用铁 卡子固定，但会经常发生漏水，且不能拆卸。 现有专利名称为“一种高效排水管连接装置及其装拆方法”，申请号为 201910347272.1的中国发明专利，其包括相互独立的支撑机构和夹紧机构，在安装初期利 用夹紧机构夹紧排水管，从而相对固定连接装置和排水管，安装完毕后利用支撑机构将软 管彻底固定在排水管上，并松开夹紧机构，从而方便安装软管在排水管上。但其存在以下问 题： 1、需要将支撑机构与软管和排水管套接部位对齐，将夹紧机构与排水管对齐，先 利用夹紧机构夹紧排水管，之后利用支撑机构夹紧软管，之后再释放夹紧机构，因此操作较 为复杂； 2、夹紧机构仅用于在安装或拆卸过程中用于临时相对固定连接装置和排水管，而 安装完毕后，夹紧机构完全失去作用，导致连接装置结构复杂。
技术实现要素：

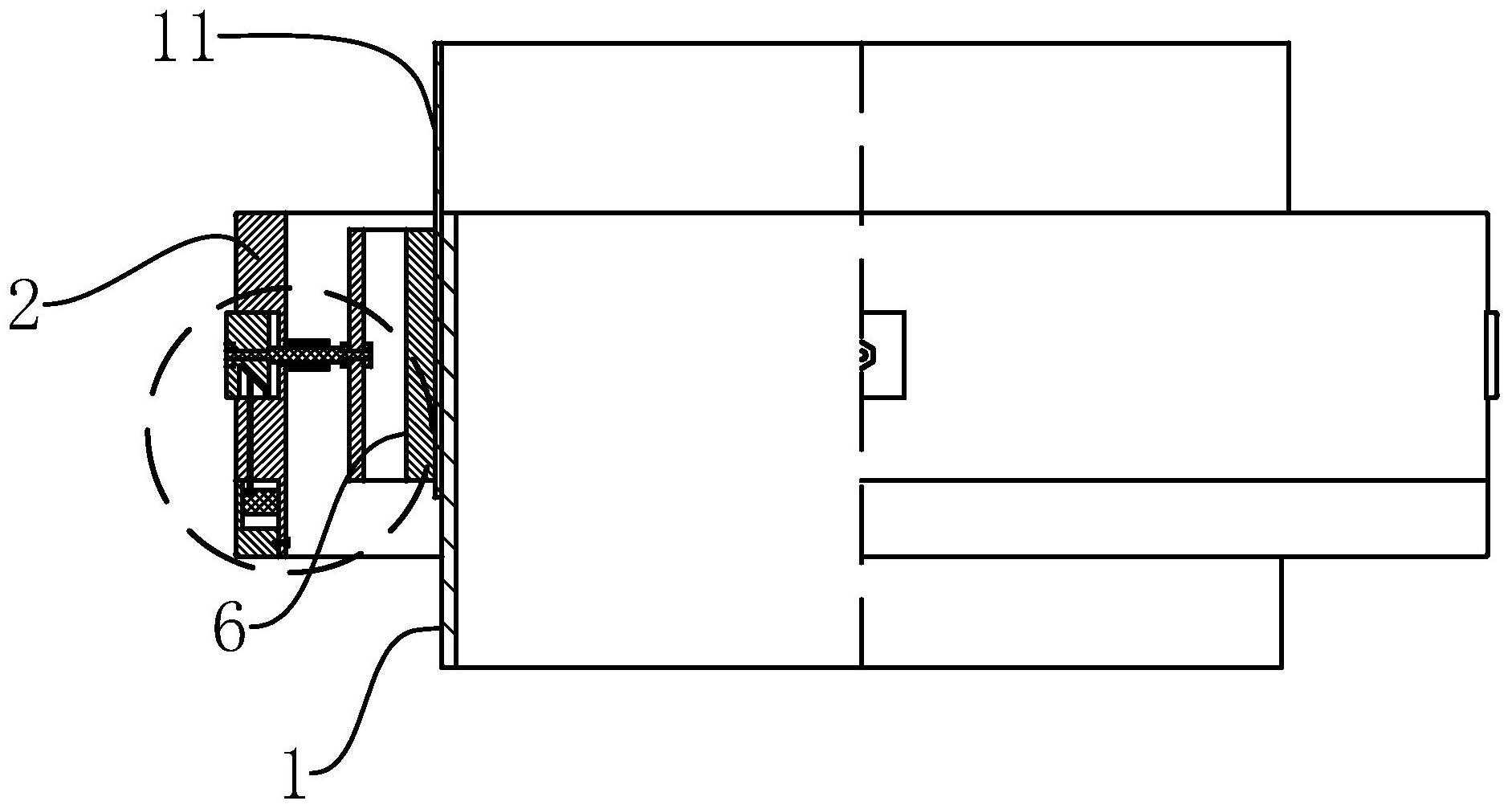

本发明的目的是针对现有技术中存在的上述问题，提供了一种拆装高效，操作方 便，连接稳定，结构简单的带夹紧功能的排水管连接装置及装拆方法。 本发明的目的可通过下列技术方案来实现：一种带夹紧功能的排水管连接装置， 其用于将软管固定在排水管上，所述的连接装置包括圆套状连接套，连接套上设有若干连 接机构，若干连接机构位于连接套同一轴向位置上，并沿连接套周向等角度均布，连接机构 包括沿连接套径向设置的连接孔，以及外端与连接孔内端对齐固定的管状连接管，连接管 轴线沿连接套径向设置，所述的连接管内活动配合穿设有杆状连接杆，连接杆内端连接有 软质圆弧形连接片，连接杆与连接管之间设有复位机构，且复位机构能带动连接杆朝外端 移动，其特征在于：所述的连接机构具有偶数个且每两个为一组，且每组连接机构的连接杆 同轴设置，连接机构还包括位于连接套外壁的压槽，连接孔外端位于压槽槽底，连接杆外端 从连接孔外端伸出并固定有压块，且压块活动嵌在压槽内，压块底部设有限位槽，限位槽槽 底为倾斜状，且限位槽槽底长度方向与连接套轴线呈夹角设置，且靠近连接套轴线的限位 槽内端槽深小于限位槽外端槽深，所述的连接套底端外壁同轴设有圆套状外调节槽，外调 节槽内可活动的套有圆套状调节套，调节套顶端内壁同轴设有圆套状内调节槽，外调节槽 和内调节槽合围形成圆环形空腔结构的活动腔，活动腔内设有圆套状活动套，且活动套套 在内调节槽槽壁上，内调节槽槽壁和活动套外壁设有相互配合螺接的螺纹，所述的调节套 内壁同轴设有一圈圆环形滑槽，外调节槽槽壁设有滑动位于滑槽上的滑块，连接套上设有 4 CN 111578016 A 说　明　书 2/5 页 与连接机构数量相同，并依次对应的若干限位孔，限位孔开孔方向沿连接套轴向设置，限位 孔两端分别位于压槽底端和外调节槽顶端，所述的活动套顶端固定有若干限位杆，且限位 杆长度方向与连接套轴线平行，且若干限位杆分别活动穿过若干限位孔，并活动伸入限位 槽内，且限位杆夹在限位槽两侧槽壁之间； 且能将连接套套在软管上，并将软管套在排水管上，并挤压任意一组连接机构的 两个压块，使两根连接杆带动连接片将软管夹紧在排水管上，并围绕连接套轴线正向旋转 调节套，使活动套朝向外调节槽顶端移动，使限位杆抵住限位槽槽底，并朝限位槽外端移 动，并使若干连接机构上的连接片将软管夹紧在排水管上。 只需要挤压压块，使连接片将软管夹紧在排水管上，之后双手分别握住连接套和 调节套，并正向旋转调节套，即可快速安装，反之分别握住连接套和调节套，并反向旋转调 节套，即可快速拆卸，因此拆装高效；一手握住排水管，另一手挤压压块，即可利用连接片快 速将软管夹紧在排水管上，之后松开排水管，并握住调节套，即可相对连接套正向或反向旋 转调节套，因此操作方便；且连接完毕后，限位杆抵住限位槽槽底，并朝限位槽外端移动，使 若干连接机构上的连接片将软管夹紧在排水管上，从而使软管各部分均能稳定夹紧在排水 管上，使得连接后各部位受力均匀，因此连接稳定；且安装初期连接片用于快速夹紧软管在 排水管上，安装完毕后，用于临时夹紧的连接片则用于固定软管在排水管上，因此无需额外 设置用于临时夹紧软管的连接片，因此结构简单。 在上述的一种带夹紧功能的排水管连接装置中，所述的连接套上螺接固定有若干 连接栓，且连接栓端部形成滑动位于滑槽上的滑块。 在上述的一种带夹紧功能的排水管连接装置中，所述的连接杆和连接孔为相互配 合的非圆形杆状和非圆形孔状结构。 因此能使连接装置结构更加稳定。 在上述的一种带夹紧功能的排水管连接装置中，所述的连接片外侧两端与弹性金 属连接桥连接，连接桥向外弓起并与连接片之间具有间隙，且连接杆内端与连接桥中心处 固定。 在上述的一种带夹紧功能的排水管连接装置中，所述的限位杆位于限位槽外端 时，压块整体位于压槽内。 在上述的一种带夹紧功能的排水管连接装置中，所述的连接套外壁、调节套外壁 和压块外侧面均具有防滑纹。 因此能方便相对旋转连接套和调节套。 在上述的一种带夹紧功能的排水管连接装置中，所述的复位机构包括位于连接管 内壁的复位槽和位于连接杆杆壁的复位块，且复位块滑动位于复位槽上，还包括套在连接 杆上的复位弹簧，复位弹簧两端分别与复位槽内端和复位块相抵。 在上述的一种带夹紧功能的排水管连接装置中，所述的连接杆两端分别与压块和 连接桥可拆卸连接，且复位槽内端槽壁固定有螺套，且螺套套在连接杆上。 因此方便组装本连接装置。 在上述的一种带夹紧功能的排水管连接装置中，所述的调节套外径与连接套外径 相同。 因此结构更加稳定。 5 CN 111578016 A 说　明　书 3/5 页 一种用于带夹紧功能的排水管连接装置的装拆方法，其特征在于：包括安装方法 和拆卸方法， 安装方法包括以下步骤： 步骤一，将连接套套在软管上，将软管套在排水管上，挤压任意一组连接机构的两 个压块，使两根连接杆带动连接片将软管夹紧在排水管上； 步骤二，握住连接套上半部分，并围绕连接套轴线正向旋转调节套，使活动套朝向 外调节槽顶端移动，使若干连接机构上的连接片将软管夹紧在排水管上； 拆卸方法包括以下步骤： 步骤一，握住连接套上半部分，并围绕连接套轴线逆向旋转调节套，使活动套反向 外调节槽顶端移动； 步骤二，松开压块，使复位机构带动连接杆朝外端移动，使连接片与软管分离，分 离软管和排水管，并从排水管上取出连接套。 与现有技术相比，本发明具有如下优点： 1、只需要挤压压块，使连接片将软管夹紧在排水管上，之后双手分别握住连接套 和调节套，并正向旋转调节套，即可快速安装，反之分别握住连接套和调节套，并反向旋转 调节套，即可快速拆卸，因此拆装高效； 2、一手握住排水管，另一手挤压压块，即可利用连接片快速将软管夹紧在排水管 上，之后松开排水管，并握住调节套，即可相对连接套正向或反向旋转调节套，因此操作方 便； 3、且连接完毕后，限位杆抵住限位槽槽底，并朝限位槽外端移动，使若干连接机构 上的连接片将软管夹紧在排水管上，从而使软管各部分均能稳定夹紧在排水管上，使得连 接后各部位受力均匀，因此连接稳定； 4、且安装初期连接片用于快速夹紧软管在排水管上，安装完毕后，用于临时夹紧 的连接片则用于固定软管在排水管上，因此无需额外设置用于临时夹紧软管的连接片，因 此结构简单。 附图说明 图1是本连接装置主视图和局部剖视图。 图2是图1的局部放大图。 图3是图1的俯视图和局部剖视图。 图中， 1、排水管；11、软管； 2、连接套；21、连接孔；22、压槽；23、外调节槽；24、滑块；25、限位孔； 3、连接管；31、复位槽； 4、连接杆；41、复位块；42、复位弹簧； 5、压块；51、限位槽； 6、连接片；61、连接桥； 7、调节套；71、内调节槽；72、滑槽； 8、活动套；81、限位杆。 6 CN 111578016 A 说　明　书 4/5 页
