技术摘要：
本发明公开了一种沉浮式光伏电池板的安装组件，涉及新能源技术领域。本发明包括多个漂浮部件；漂浮部件包括从下至上平行设置的第一承载板、第二承载板及第三承载板；第一承载板与第二承载板之间装设有一沉箱；第二承载板与第三承载板之间并排装设有多个浮板；第一承载  全部
背景技术：
漂浮电站相比传统电站，拥有很多特有的优势。在土地资源越来越稀缺的当下，漂 浮电站不占用土地资源，可以有效利用废弃矿坑、水库和采矿塌陷区；水冷通风效果好、发 电量同比提高约10％；电站施工便捷，建设周期短，可以有效降低电站的边际成本；另外，漂 浮电站还能减少水体蒸发，抑制藻类生长。 漂浮设备要求高，其须具有良好的抗腐蚀性能、低密度、抗冻胀、抗风浪等特性，要 严格考量组件长期在潮湿环境中的可靠性、浮台的承载能力和使用寿命。需要选在面积较 广、径流稳定、风速低、光照条件好、水位变化较小、开发条件较好、无大规模航运、生态非敏 感区等水域。 目前，现有技术中的漂浮式光伏电池板组件基本采用固定式结构，抗风浪性能较 差，在遇到风浪时容易出现结构散架等问题。因此，亟待研究一种沉浮式光伏电池板的安装 组件，以便于解决上述问题。
技术实现要素：

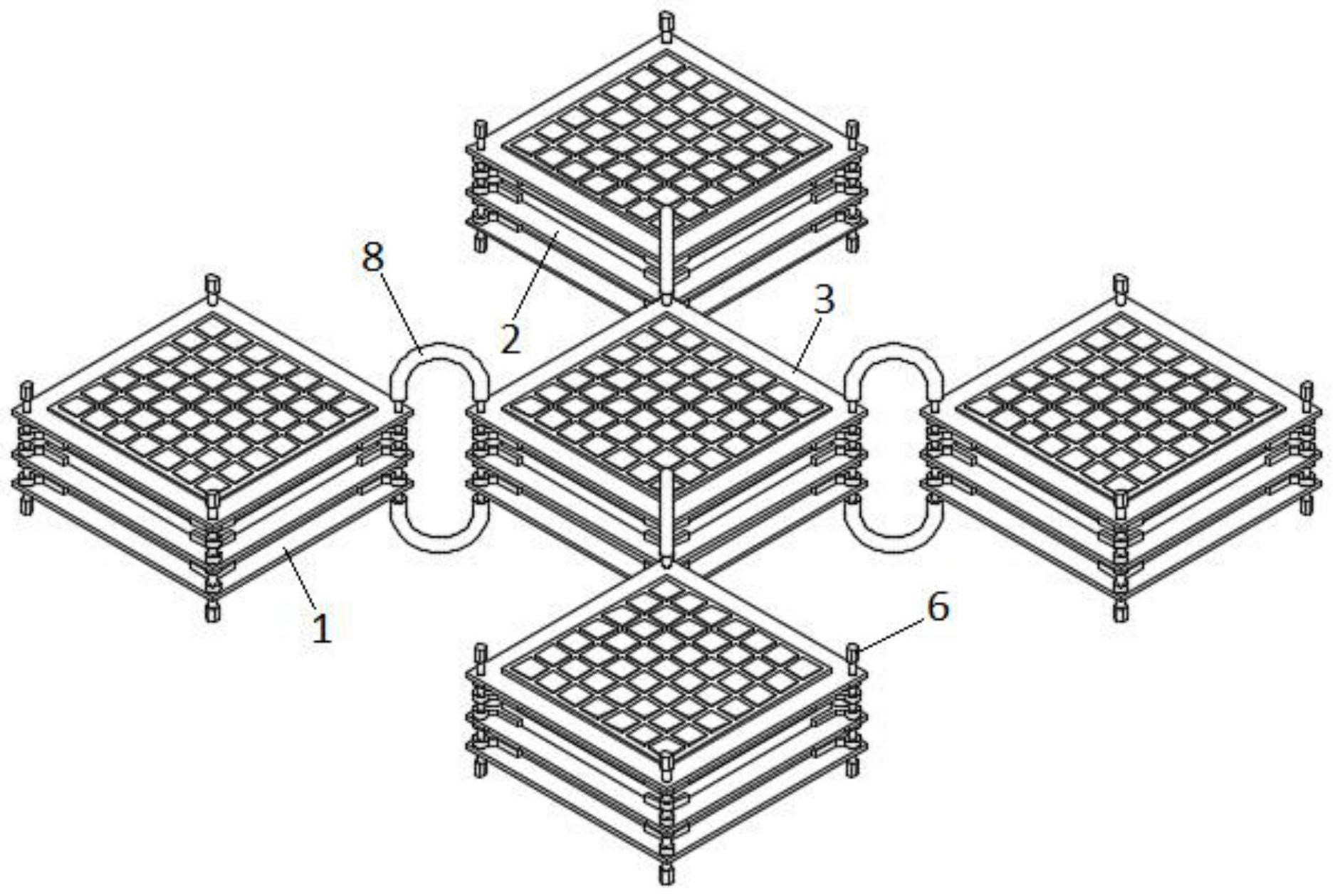

本发明在于提供一种沉浮式光伏电池板的安装组件，其目的只为了解决上述背景 技术中所提出的问题。 为解决上述技术问题，本发明是通过以下技术方案实现的： 本发明为一种沉浮式光伏电池板的安装组件，包括多个漂浮部件；所述漂浮部件 包括从下至上平行设置的第一承载板、第二承载板及第三承载板；所述第一承载板与第二 承载板之间装设有一沉箱；所述第二承载板与第三承载板之间并排装设有多个浮板；所述 第一承载板、第二承载板及第三承载板之间通过多个支撑件相连接；所述支撑件上装设有 多个用于约束沉箱及浮板位置的夹持件；一所述漂浮部件的一支撑件与另一漂浮部件的一 支撑件之间通过一对弹性连接件相连接。 进一步地，所述支撑件包括支撑柱；所述支撑柱竖直依次穿插于第一承载板、第二 承载板及第三承载板上；所述支撑柱与第一承载板、第二承载板及第三承载板均螺纹配合。 进一步地，所述夹持件包括定位部；所述定位部上开设有一定位孔；所述定位部通 过定位孔套设于支撑柱上；所述支撑柱与定位孔螺纹配合。 进一步地，所述定位部上对称设置有一对夹持部；所述定位部与两夹持部之间形 成一Y型结构；两所述夹持部的相对内侧面均与沉箱的一对相邻侧壁或浮板的一对相邻侧 壁相贴合。 进一步地，两所述夹持部之间垂直设置。 进一步地，所述弹性连接件具有一对平行设置的自由部；所述自由部的自由端面 上开设有一连接孔；所述支撑柱的两端均轴向设置有一配合柱；所述配合柱固定插接于连 3 CN 111572721 A 说　明　书 2/3 页 接孔内。 进一步地，所述弹性连接件还包括一弹性迂回部；所述弹性迂回部与两自由部相 连接成一U型结构。 本发明具有以下有益效果： 本发明基于模块化设计，通过将相邻两个载有光伏电池板的漂浮部件之间采用具 有弹性性能的弹性连接件相连接，能够在保证整体结构稳定性能的同时还提高了漂浮部件 的抗风浪性能，避免了传统的光伏电池板安装组件在遇到风浪时出现结构散架等问题，具 有较高的市场应用价值。 当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述所需要使用的 附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领 域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附 图。 图1为本发明的一种沉浮式光伏电池板的安装组件的结构示意图； 图2为本发明的弹性连接件安装于支撑件的结构示意图； 图3为本发明的支撑件安装于第一承接板的结构示意图； 图4为本发明的夹持件安装于第一承接板的结构示意图； 图5为图4的结构主视图。 附图中，各标号所代表的部件列表如下： 1-第一承接板，2-第二承接板，3-第三承接板，4-沉箱，5-浮板，6-支撑件，7-夹持 件，8-弹性连接件，601-支撑柱，602-配合柱，701-定位部，702-夹持部，801-自由部，802-弹 性迂回部，8011-连接孔。
