一种钻井式土壤采样装置


技术摘要:
本发明公开的一种钻井式土壤采样装置,包括钻取壳,所述钻取壳内设有开口向下的钻取内腔,所述钻取内腔上端固连有短弹簧,所述短弹簧下端固连有电机固定架,所述电机固定架右端滑动连接有长滑槽,所述电机固定架下端固连有电机,所述电机下端转动连接有短输出轴,所述  全部
背景技术:
现如今要对一块受到污染的土壤进行检测,目前对于土壤的取样还都是人工取 样,而这样需要耗费人力,并且挖掘深处土壤的话更是要花费更多的时间,而且会与上层的 土壤所混合而使分析结果造成误差,并且可能对土壤造成二次污染甚至破坏,人工取样时 也不知道土地挖了有多深,本发明阐述的一种钻井式土壤采样装置,能够解决上述问题。
技术实现要素:

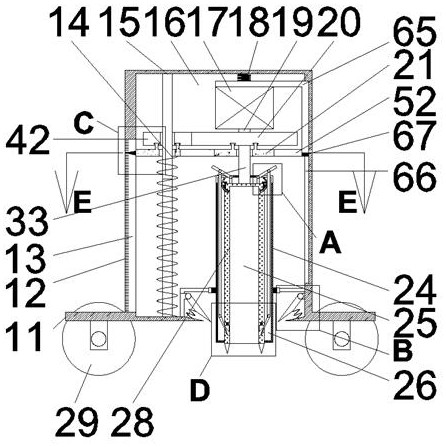

为解决上述问题,本例设计了一种钻井式土壤采样装置,本例的一种钻井式土壤 采样装置,包括钻取壳,所述钻取壳内设有开口向下的钻取内腔,所述钻取内腔上端固连有 短弹簧,所述短弹簧下端固连有电机固定架,所述电机固定架右端滑动连接有长滑槽,所述 电机固定架下端固连有电机,所述电机下端转动连接有短输出轴,所述短输出轴下端固连 有大齿轮,所述大齿轮啮合连接有小齿轮,所述小齿轮螺纹连接有丝杆,所述丝杆下半段周 围设有长弹簧,所述长弹簧上端固连在所述滑动板下端,所述长弹簧下端固连在所述钻取 壳上,所述丝杆转动连接在所述钻取壳上,所述小齿轮以及所述大齿轮下端设有环形槽,所 述环形槽内滑动连接有滑动块,所述滑动块固连有滑动板,所述滑动板右端固连在所述电 机固定架左端,所述电机固定架下端设有传感器,所述大齿轮下端固连有转动轴,所述转动 轴下端固连有环形钻,所述环形钻内设有开口向下的取土样腔,所述环形钻上端固连有左 右对称的固定摆杆,所述固定摆杆上端铰接有摆杆,所述摆杆右端铰接有长摆杆,所述摆杆 下端固连有小弹簧,所述小弹簧下端固连在所述环形钻上,所述摆杆下端固连有环形齿条, 所述环形齿条滑动连接有电机固定架,所述电机固定架内设有环形齿槽,所述环形齿槽相 互靠近的一端固连有六个齿条弹簧,所述齿条弹簧相互远离的一端固连有啮合齿条,所述 啮合齿条上端固连有移动杆,所述移动杆上端固连有移动块,所述移动杆下端固连有电磁 铁,所述长摆杆下端铰接有开合圆板,所述开合圆板滑动连接有摆动槽,所述摆动槽上端固 连有传感器,所述摆动槽上端固连有卡位弹簧,所述卡位弹簧下端固连有卡位块,所述钻取 内腔右下端固连有左右对称于所述环形钻的固定块,所述固定块相互靠近的一端铰接有梯 形块,所述梯形块下端固连有压缩弹簧,启动所述电机,进而带动所述短输出轴转动,进而 带动所述大齿轮转动,进而带动所述小齿轮转动,进而带动所述小齿轮沿着所述丝杆向下 移动,进而带动所述滑动板向下移动,进而带动所述长弹簧压缩,进而带动所述电机向下移 动,进而带动所述电机固定架沿着所述长滑槽向下滑动,进而带动所述短弹簧拉伸,进而带 动所述转动轴向下移动,进而带动所述环形钻向下移动,所述大齿轮转动,进而带动所述转 动轴转动,进而带动所述环形钻转动,从而将钻的土收集到所述取土样腔内,当所述传感器 检测到达所述长滑槽最底端时,所述电机停止,所述长弹簧拉伸以及所述短弹簧压缩,进而 带动所述滑动板向上移动,进而带动所述小齿轮、所述大齿轮、所述环形钻以及所述转动轴 3 CN 111610058 A 说 明 书 2/5 页 向上移动,向上移动时所述摆杆与所述梯形块接触,进而带动所述压缩弹簧拉伸,进而带动 所述梯形块向上摆动,进而带动所述摆杆向下摆动,进而带动所述小弹簧压缩,进而带动所 述环形齿条沿所述环形齿槽滑动,进而使所述环形齿条与所述啮合齿条啮合,进而带动所 述齿条弹簧压缩,从而起到使所述环形齿条锁在所述环形齿槽内的作用,进而带动所述长 摆杆向下移动,进而带动所述开合圆板向相互靠近的一端摆动,进而带动所述卡位弹簧拉 伸,进而带动所述卡位块向下移动,从而起到将所述取土样腔内的土壤封闭在所述取土样 腔内防止上升过程时取样的土壤掉落,当需要取出土壤时,启动所述电磁铁,进而推动所述 移动块向上移动,进而带动所述移动杆向上移动,进而带动所述齿条弹簧压缩,进而带动所 述啮合齿条向上移动,进而使所述小弹簧推动所述摆杆向上摆动,进而带动所述环形齿条 向上滑动,进而带动所述长摆杆向上移动,进而带动所述开合圆板向相互远离的一端摆动, 从而将所述取土样腔内的土取出。 有益地,所述环形钻周围固连有保护外壳,所述保护外壳内设有保护壳内腔,所述 保护外壳起到了所述环形钻向下转动以及移动时防止土壤进入所述保护壳内腔内,而导致 所述保护壳内腔内的机械零件受到土壤的堵塞。 有益地,所述钻取内腔右下端固连有以所述环形钻为对称轴的左右对称的固定刷 杆,所述固定刷杆相互靠近的一端固连有刷子块,所述刷子块相互靠近的一端固连有刷子, 所述刷子能在所述环形钻旋转以及上下移动时起到清理所述保护外壳上附着的土壤。 有益地,所述滑动板设有上下贯通的左方形孔以及所述右方形孔,所述左方形孔 以及所述右方形孔起到使所述滑动板下降时可以通过所述固定刷杆、所述刷子块、所述刷 子,从而使所述滑动板下降的深度更长。 有益地,所述钻取内腔左端设有开孔向右的指针滑槽,所述指针滑槽左端设有刻 度表,所述指针滑槽滑动连接有指针,所述指针右端固连在所述滑动板,所述滑动板下降 时,进而带动所述指针下降,从而可以在所述刻度表上看出所述环形钻下降的深度,便于观 测。 有益地,所述钻取壳下端设有四个移动轮,所述移动轮可以更方便的转移,从而方 便在不同地方采集土壤。 有益地,所述环形钻下端固连有一圈锥形齿,所述锥形齿使采集土壤时对突然的 钻取更加轻松,从而提高效率。 本发明的有益效果是:通过环形钻对土壤进行钻取土壤,并将土壤收集到取土样 腔内,并在上升的过程使会将取土样腔封闭,防止上升过程时土壤掉落腔外,可以轻松钻取 深处的土壤进行检测,并且可以观测所钻取土壤的深度,对于不同深度土壤进行分开检测。 附图说明 为了易于说明,本发明由下述的具体实施例及附图作以详细描述。 图1为本发明的一种钻井式土壤采样装置的整体结构示意图; 图2为图1的“A”的放大示意图; 图3为图1的“B”的放大示意图; 图4为图1的“C”的放大示意图; 图5为图1的“D”的放大示意图; 4 CN 111610058 A 说 明 书 3/5 页 图6为图1的“E-E”方向的结构示意图; 图7为图2的“F”的放大示意图; 图8为图5的“G-G”方向的结构示意图; 图9为开合圆板的运动状态示意图。
