技术摘要：
本发明涉及一种阀门用多螺杆同步锁紧装置，包括底板、左气缸、右气缸、定位组件、驱动组件以及感应器；所述底板上设置有滑槽和放置件，所述定位组件通过左气缸的活塞杆与底板活动连接，所述驱动组件通过锁紧件与底板连接，所述定位组件与放置件位置相对应，所述定位组  全部
背景技术：
阀门是工业生产过程中常用的一种配件，在使用过程中对阀门的密封性要求很 高，所以在阀门组装过程中组装精度的要求也很高。 当完成阀门的机构组装后需要将阀门的各个部件锁紧在一起，现在常用的方式是 操作者手动将螺杆锁紧在阀门上以达到固定阀门各个部件的目的，手动锁螺杆容易使多个 螺杆受力不均匀，进而造成阀门连接部件之间的密封件受力不均匀，最终使阀门的密封性 变差，且人力劳动强度大，工作效率低。
技术实现要素：

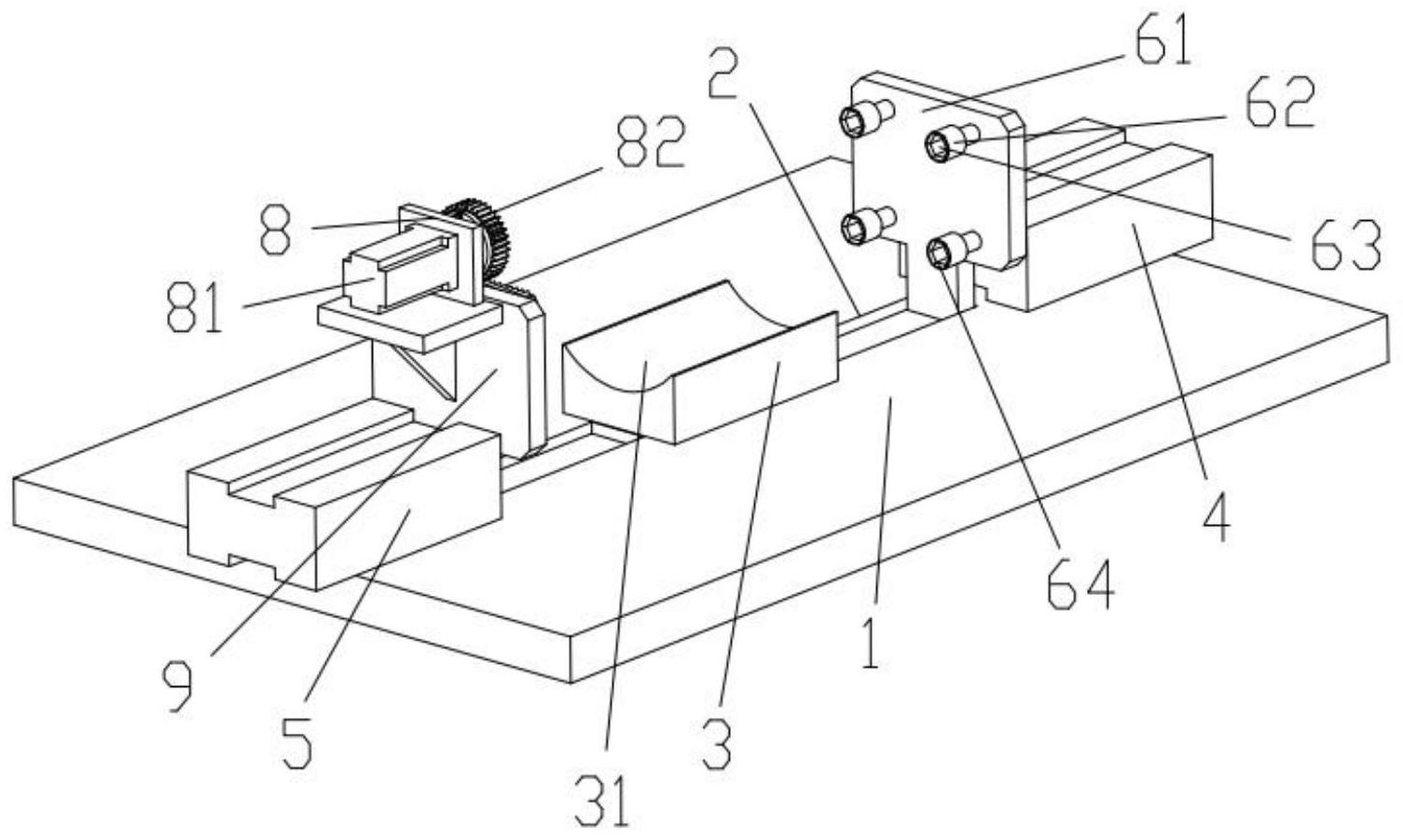

本发明的目的是：提供一种阀门用多螺杆同步锁紧装置，解决以上问题。 为了实现上述目的，本发明提供如下的技术方案： 一种阀门用多螺杆同步锁紧装置，包括底板、左气缸、右气缸、定位组件、驱动组件 以及感应器；所述底板上设置有滑槽和放置件，所述定位组件通过左气缸的活塞杆与底板 活动连接，所述驱动组件通过锁紧件与底板连接，所述定位组件与放置件位置相对应，所述 定位组件上设置有定位件，所述驱动组件与锁紧件位置相对应，所述锁紧件与放置件位置 相对应，所述驱动组件上设置有驱动件，所述锁紧件上设置有竖板和从动条，所述锁紧件通 过右气缸的活塞杆与底板连接。 进一步的，所述放置件上设置有放置槽，所述定位组件和锁紧件均通过滑槽与底 板活动连接，所述定位件和从动条均与放置件位置相对应，所述从动条通过张紧柱与竖板 活动连接。 进一步的，所述定位组件和锁紧件均与放置槽位置相对应，所述锁紧件上还包括 限位板，所述从动条上设置有斜面和齿条，所述张紧柱位于从动条的四个拐角处。 进一步的，所述限位板与从动条和驱动件位置相对应，所述从动条具体由弹性材 料构成，所述齿条与驱动组件上的驱动件啮合，所述张紧柱与安装柱位置相对应。 进一步的，所述驱动件具体为齿轮，所述驱动件上设置有镂空部，所述驱动件通过 电机的旋转轴与驱动组件连接，所述驱动件与定位组件位置相对应，所述从动条位于限位 板和驱动件之间。 进一步的，所述镂空部与感应器位置相对应，所述定位组件上还包括安装板，所述 安装板上有多个定位件，所述限位板具体由刚性材料构成。 进一步的，所述感应器具体为接近开关，所述定位件与从动条位置相对应，所述定 位件上设置有定位槽。 进一步的，所述感应器通过钣金件与驱动组件连接，所述定位槽具体呈六角形，所 述定位槽上设置有斜边。 3 CN 111590517 A 说　明　书 2/3 页 本发明的有益效果为：提供一种阀门用多螺杆同步锁紧装置，通过底板、左气缸、 右气缸、定位组件、驱动组件以及感应器相互配合使用，实现通过装置代替人工将螺杆锁在 阀门上的效果，确保了各个螺杆受力均匀，使阀门上密封件受力均匀，提高了阀门的密封 性，降低了人力劳动强度，提高了工作效率，节约了生产成本。 附图说明 图1为本发明一种阀门用多螺杆同步锁紧装置的整体结构轴测图。 图2为本发明一种阀门用多螺杆同步锁紧装置的另一整体结构轴测图。 图3为本发明一种阀门用多螺杆同步锁紧装置的整体结构主视图。 图4为本发明一种阀门用多螺杆同步锁紧装置的部分结构轴测图。 图5为图2中A部分的局部放大图。 图6为图2中B部分的局部放大图。 图中：1、底板；2、滑槽；3、放置件；31、放置槽；4、左气缸；5、右气缸；6、定位组件； 61、安装板；62、定位件；63、定位槽；64、斜边；7、感应器；8、驱动组件；81、电机；82、驱动件； 83、镂空部；9、锁紧件；91、竖板；92、安装柱；93、限位板；94、从动条；95、齿条；96、张紧柱； 97、斜面；10、钣金件。
