技术摘要：
本发明属于移液播种装置领域，具体涉及一种拟南芥移液布种装置，包括第一注射器、第二注射器和注射管，所述第一注射器和第二注射器都注射筒和活塞杆，所述活塞杆设置在注射筒内，所述注射管包括主管和转向管，所述主管水平设置，主管的上方垂直设置有第一注射器和和第  全部
背景技术：
拟南芥是自花授粉的植物，常被用于实验研究。在培养基内培养拟南芥种苗时，需 要先对拟南芥种子进行清洗，之后再将无菌水及种子一起吸入到移液器内，再手动控制移 液器，将种子点到培养基上。传统的移液器，种子聚集在移液器底部，当挤压排出种子时，需 要人工控制力度，这时种子很容易成堆排出，由此很难将种子一粒粒分开、均匀地点在培养 基上，种子布置不均匀，会使萌发后的种苗堆在一起，便很难进行分离、移植。
技术实现要素：

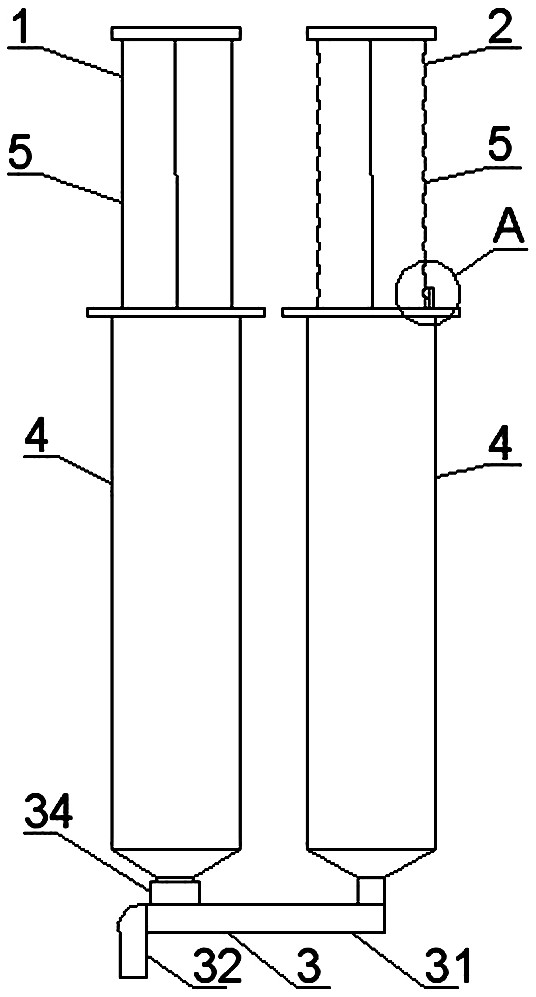

为了克服上述技术问题的缺陷，本发明提供了一种拟南芥移液布种装置。 其技术方案为： 一种拟南芥移液布种装置，包括第一注射器、第二注射器和注射管，所述第一注射器和 第二注射器都包括有注射筒和活塞杆，所述活塞杆设置在注射筒内，所述注射管包括主管 和转向管，所述主管水平设置，主管的上方垂直设置有第一注射器和和第二注射器，所述主 管的一端与所述第二注射器连通，主管的另一端与开口朝下的所述转向管连通，且该端的 上方与所述第一注射器连通；所述第一注射器与所述主管可拆卸连接，所述主管的下方内 壁上设置有防退板，所述防退板设置在主管与第一注射器连通之处的开口靠近第二注射器 那一侧的下方；所述主管与所述第一注射器连通之处的开口仅可容纳一粒种子通过，所述 主管同样仅可容纳一粒种子通过。 该种设计，控制拟南芥移液布种装置，可轻松准确地使种子一粒一粒排出、点在培 养基上，继而使点在培养基上的种子更加均匀分布。该设计结构巧妙，造价低廉，使用方便， 使培植出的种苗分布均匀，分离、移栽方便。 优选地，所述主管内的上方设置有水流变向机构，设置有水流变向机构的该段管 道被分成上下两个通道，上通道一端设置在所述防退板的上端，使由第二注射器方向流向 第一注射器方向的水流在通过上通道后向第一注射器与主管连通之处斜向上流动。 该种设计，下通道的水流可推动落于主管中的种子，而上通道的水流可以将主管 上方其他的种子向上推，避免上面的种子过快落下导致同时排出多粒种子。 优选地，所述水流变向机构包括上导流板和下导流板，所述上导流板设置在所述 主管内的上管壁上，所述下导流板设置在主管内中部位置，下导流板与上导流板之间的空 间形成上通道，下导流板的下方形成下通道。 优选地，所述第二注射器的活塞杆上部侧壁设置有多个间隔均匀设置半圆形凹 槽，所述第二注射器的注射筒上端设置有限位杆，限位杆具有弹性，且上端设置有圆弧状凸 起，所述圆弧状凸起设置在所述半圆形凹槽内。 该种设计，可使第二注射器排出的液体量更容易控制，将活塞杆推动一格，即可排 4 CN 111587789 A 说　明　书 2/4 页 出一粒种子以及定量的液体。以此可减轻操作人员的负担，而且这样排出的种子及液体也 更加均匀，更易均匀分布在培养基上。 优选地，所述转向管的方向可旋转。调整转向管方向，使操作人员可以调整到适合 自己操作的舒适位置。 优选地，所述转向管为万向管。 优选地，主管在设置有转向管一端的上管壁上设置有与主管连通的安装管，所述 安装管内设置有内螺纹，所述第一注射器注射筒的下方设置有与注射筒连通的连接管，所 述连接管设置有外螺纹，所述第一注射器通过所述连接管与所述安装管螺纹连接。 优选地，所述连接管内设置有布种管，所述布种管的外径与所述连接管的内径相 等，布种管仅可容纳一粒种子通过。 该种设计，在吸取种子，可拆除布种管，更大口径的连接管可时种子更容易吸入注 射管内。 优选地，所述安装管的下部设置有半圆形开槽，所述半圆形开槽处设置有弹性皮 块，所述弹性皮块的连接着所述安装管，并与所述安装管形成完整的圆形管道，所述半圆形 开槽处还设置有半环形推块，所述半环形推块设置在所述弹性皮块外侧，半环形推块的两 侧通过弹簧连接着安装管，使半环形推块向半圆形开槽深处推动后能回弹到原位，与所述 半环形推块相对的安装管另一侧设置有安装块，所述安装块设置有三个连通的线孔，所述 第二注射器的活塞杆上端设置有固定柱和可伸缩回弹复位的按钮；还包括离合线，所述离 合线包括钢丝线和设置在钢丝线外侧的套管，所述套管的一端连接着所述固定柱的上端， 钢丝绳由该端穿出并连接着所述按钮，所述套管的另一端连接着所述安装块，且钢丝线由 该端穿入所述安装块的一个线孔内，该端的钢丝线连接有另外两条钢丝线，这两条钢丝线 分别由安装块的另外两个线孔穿出，并分别由安装管的两侧绕过，最终连接着所述半环形 推块的两侧。 该种设计，可通过按压按钮使第二注射器在进行挤压操作时使半环形推块压住叠 加在最底下那颗种子上方的种子，使其无法下落，由此即可进一步确保每一次挤压一颗种 子，而且设计精巧，操作简便，防落效果好。 附图说明 图1为本发明一种实施方式的结构示意图； 图2为图1中A部分放大图； 图3为图1中注射管部分的剖面图； 图4为图3中B-B向剖视图（省略转向管、安装管）； 图5为第一注射器的注射筒部分剖视图； 图6为本发明另一种实施方式的结构示意图； 图7为图6中注射管部分的剖面图； 图8为图6中C部分放大图； 图9为图7中D部分放大图。 其中：1、第一注射器，2、第二注射器，3、注射管，31、主管，32、转向管，33、防退板， 34、安装管，4、注射筒，41、限位杆，42、连接管，43、布种管，5、活塞杆，51、半圆形凹槽，52、固 5 CN 111587789 A 说　明　书 3/4 页 定柱，53、按钮，6、水流变向机构，61、上通道，62、下通道，63、上导流板，64、下导流板，7、弹 性皮块，8、半环形推块，81、弹簧，9、安装块，10、离合线。
