技术摘要：
本发明公开了一种钢化玻璃抗冲击性检验装置，涉及玻璃领域，包括检验柱，其内部设有贯穿其上下两端的检验孔，检验孔的内侧壁被分为前半侧壁和后半侧壁，后半侧壁设有限位槽，后半侧壁设有正对限位槽的插入口，立柱以及位于立柱内的驱动部，立柱内设有贯穿其左右两侧的  全部
背景技术：
钢化玻璃，又称强化玻璃、淬火玻璃，是指表面具有压应力的玻璃，属于安全玻璃。 它通常使用化学或物理的方法，在玻璃表面形成压应力，内部则形成张应力，从而提高了承 载能力，增强玻璃自身抗风压性、寒暑性、冲击性等，以平面钢化玻璃为例，在生产时，需要 选取一定量的钢化玻璃样品进行抗冲击试验，在GBT9963-1998中规定，一般选取6块玻璃样 品进行试验，钢球距离玻璃样品的距离为一米，试验后，样品破坏数不超过一块为合格。 本申请人发现：在对钢化玻璃样品进行抗冲击试验时，操作人员经常手动将钢球 拿到钢化玻璃样品的上方进行试验，由于人为参与，难以保证钢球是在重力作用下竖直落 下，造成测试结果难以准确的反应钢化玻璃的抗冲击性。
技术实现要素：

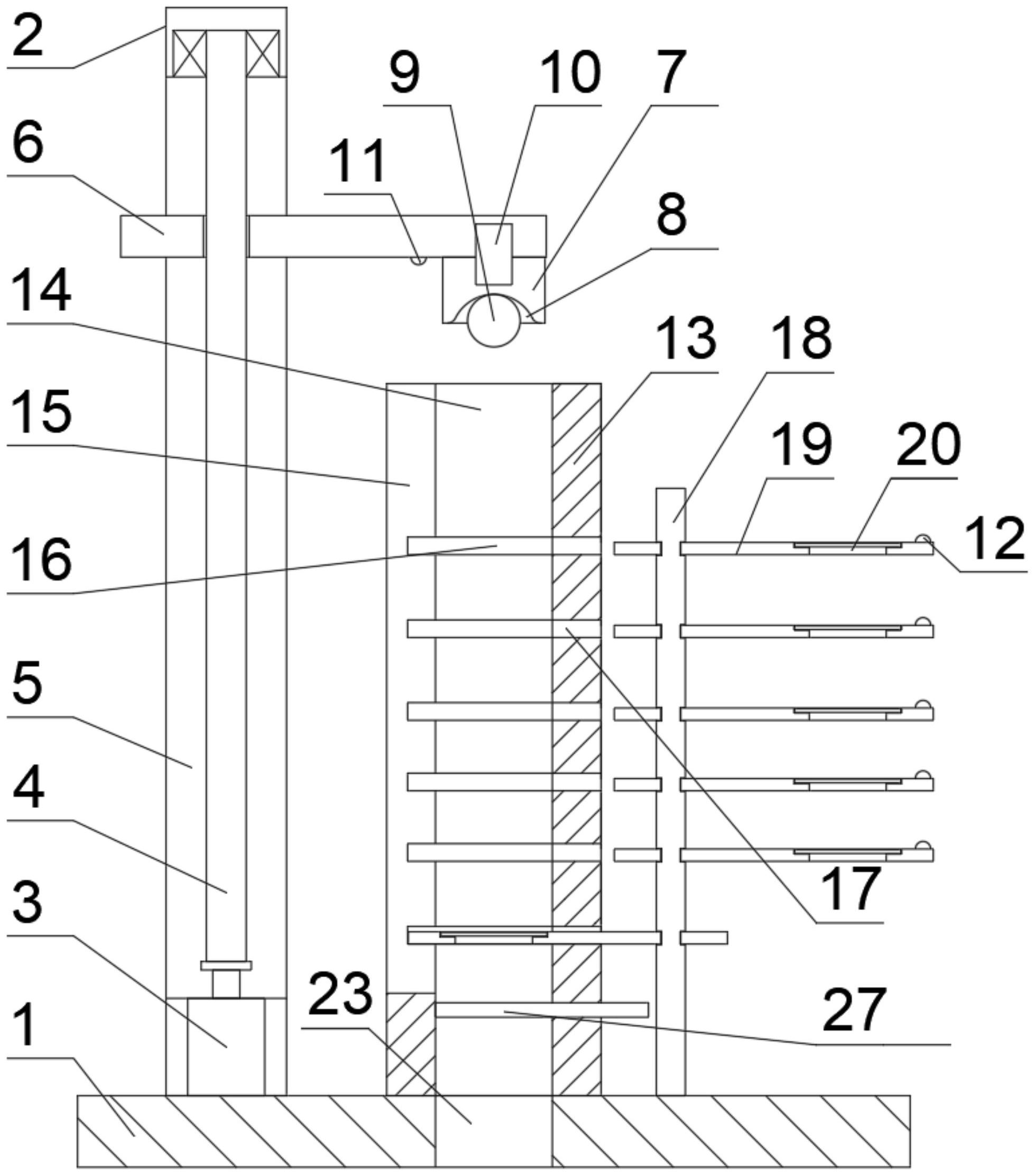

有鉴于此，本发明的目的在于提出一种钢化玻璃抗冲击性检验装置，以解决现有 技术中在对钢化玻璃样品进行抗冲击试验时，操作人员经常手动将钢球拿到钢化玻璃样品 的上方进行试验，由于人为参与，难以保证钢球是在重力作用下竖直落下，造成测试结果难 以准确的反应钢化玻璃的抗冲击性的技术问题。 基于上述目的本发明提供的一种钢化玻璃抗冲击性检验装置，包括 底座及一端固定于底座的检验柱，所述检验柱内部设有贯穿其上下两端的检验 孔，所述检验孔的内侧壁被分为前半侧壁和后半侧壁，所述后半侧壁设有限位槽，所述后半 侧壁设有正对限位槽的插入口； 一端固定于底座的立柱以及位于立柱内的驱动部，所述立柱内设有贯穿其左右两 侧的滑槽，所述检验柱朝向立柱的侧面设有贯穿检验柱上端面的竖槽，所述竖槽的中心线 位于前半侧壁和后半侧壁的一个分界线上； 一端与驱动部动力连接的撑杆、用于检验的钢球以及固定于撑杆另一端的电磁 铁，所述电磁铁位于检验孔中轴线上，用于对所述钢球产生吸引力； 放置台以及设置于放置台的检验口，所述检验口的侧壁为阶梯状，用于放置钢化 玻璃样品； 在钢化玻璃样品放置于检验口后，将放置台通过插入口插入检验孔中，并使放置 台的一侧与限位槽重合，此时钢化玻璃的中心位置位于电磁铁的正下方，然后驱动部驱动 撑杆移动，使被电磁铁吸引住的钢球移动至距离钢化玻璃样品一米的位置，再释放钢球，完 成后，驱动部驱动撑杆沿着竖槽滑动至钢球的位置，通过电磁铁将钢球重新吸引住。 进一步的，所述驱动部包括电机和螺纹杆，所述电机固定于立柱的底部，电机的输 出轴与所述的螺纹杆的一端通过轴承连接，所述螺纹杆位于滑槽内，其另一端与滑槽的上 端通过轴承连接，所述螺纹杆与撑杆的一端螺纹连接，用于驱动撑杆在滑槽中移动。 4 CN 111579394 A 说　明　书 2/4 页 进一步的，包括端头，所述电磁铁所在的位置设有端头，所述端头朝向下方的位置 设有凹槽，所述凹槽为圆弧形，且该圆弧形为劣弧，所述电磁铁的中心线穿过凹槽最底端的 位置。 进一步的，包括固定柱，所述固定柱的一端固定于底座，使得所述检验柱位于固定 柱和立柱之间，且检验柱底端面的中心、立柱底端面的中心和固定柱底端面的中心位于同 一直线上；所述限位槽和插入口均设有若干个，且限位槽与插入口一一对应；所述固定柱设 有若干转动槽，且固定柱的直径大于转动槽的直径，所述转动槽与插入口一一对应；所述放 置台设有若干个，且其一端与对应的转动槽转动连接，所述放置台转动时，在通过插入口 后，放置台的一侧与对应的限位槽重合。 进一步的，包括磁条，所述磁条固定于放置台的侧表面，在所述放置台的一侧与限 位槽重合时，所述磁条对限位槽的侧壁产生吸引力，使两者相互接触。 进一步的，包括隔离板，所述检验孔的侧壁设有隔离槽，所述隔离槽位于竖槽底部 的下方位置，隔离槽通过通孔与外部连通，所述钢球的直径大于竖槽底部到隔离槽的距离， 所述隔离板与隔离槽相匹配，且隔离板通过通孔插入隔离槽中。 进一步的，所述底座设有出口，所述出口与检验孔连通。 进一步的，包括超声波发生器、超声波接收器和控制器，所述超声波发生器固定于 撑杆的下侧面，所述超声波接收器固定于放置台的上端面，当所述放置台的一侧与限位槽 重合时，所述超声波发生器位于超声波接收器的正上方，所述控制器与超声波发生器和超 声波接收器电性连接。 本发明的有益效果：采用本发明的一种钢化玻璃抗冲击性检验装置，在钢化玻璃 样品放置于检验口后，将放置台通过插入口插入检验孔中，并使放置台的一侧与限位槽重 合，此时钢化玻璃的中心位置位于电磁铁的正下方，然后驱动部驱动撑杆移动，使被电磁铁 吸引住的钢球移动至距离钢化玻璃样品一米的位置，再释放钢球，钢球在重力作用下竖直 向下，产生自由落体运动，对钢化玻璃样品产生冲击，从完成试验，完成后，驱动部驱动撑杆 沿着竖槽滑动至钢球的位置，通过电磁铁将钢球重新吸引住，然后使撑杆恢复原位，为下一 次的试验做好准备，通过本发明，可在实验中有效减少人为的参与，使钢球在释放时，只会 在重力作用下竖直向下运动，使测试结果可以准确的反应钢化玻璃的抗冲击性。 附图说明 图1为本发明实施例的
