技术摘要：
本发明提供一种用于预制小箱梁安装的滑移解锁式临时支座，包括：第一架体设有第一支撑面和第一斜面，第一支撑面用于支撑梁体，第一斜面用于滑移、连接；第二架体与第一架体的结构相同，包括第二支撑面和第二斜面；第一架体设置于第二架体的上方，且第一架体的第一斜面  全部
背景技术：
随着城市高架桥梁中预制拼装工艺的推广普及，大量的桥梁预制构件被应用于桥 梁建设中，桥梁预制拼装施工工艺取消了支架混凝土现浇，缩短施工工期的同时，大量减少 施工所需的占地宽度，大大减小对现有交通的影响，对现场质量、安全、文明施工、社会影响 都带来了积极的改善。 其中，预制小箱梁是应用最为广泛的桥梁上部结构，在现场预制小箱梁安装的过 程中，通常吊装预制小箱梁先通过临时支座支撑固定，待现浇端横梁将多片小箱梁连成整 体后，通过端横梁下方的永久支座受力，再解除临时支座支撑，小箱梁受力转换后达到成桥 工况。然而由于小箱梁重量大，对临时支座的承载能力要求较高，并且在受力压紧状态下， 临时支座的拆除困难。
技术实现要素：

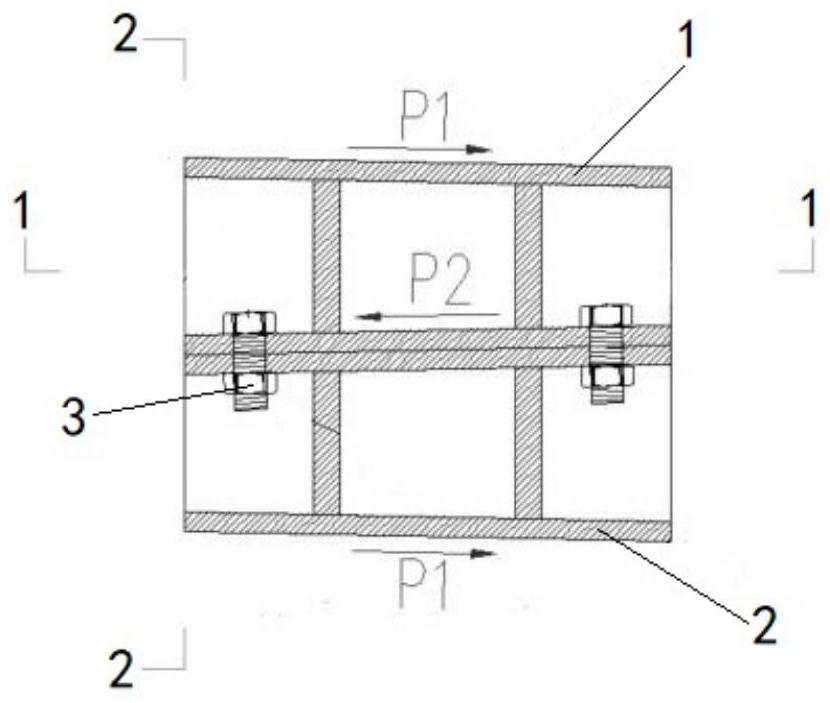

针对现有技术中的缺陷，本发明的目的是提供一种用于预制小箱梁安装的滑移解 锁式临时支座。 本发明提供一种用于预制小箱梁安装的滑移解锁式临时支座，包括： 第一架体，所述第一架体设有第一支撑面和第一斜面，所述第一支撑面用于支撑 梁体，所述第一斜面用于滑移、连接； 第二架体，所述第二架体与所述第一架体的结构相同，包括第二支撑面和第二斜 面； 所述第一架体设置于所述第二架体的上方，且所述第一架体的第一斜面设置于所 述第二支架的第二斜面上，通过施加力使所述第一斜面与所述第二斜面之间能实现相对滑 移，并通过连接部件将所述第一斜面与所述第二斜面固定，使所述第一架体与所述第二架 体形成一整体。 优选地，所述第一架体、所述第二支架包括第一钢板、第二钢板和腹板，其中，所述 第一钢板设置于所述第二钢板的上方，所述腹板竖直设置于所述第一钢板、所述第二钢板 之间，所述腹板的上端与所述第一钢板连接，所述腹板的下端与所述第二钢板连接。 优选地，所述第一架体、、所述第二支架还包括加劲肋板，所述加劲肋板垂直设置 于所述腹板的两侧，所述加劲肋板的上端与所述第一钢板的底面连接，所述加劲肋板的侧 面与所述腹板连接，所述加劲肋板的下端与所述第二钢板的上面连接。 优选地，所述加劲肋板的数量为4个。 优选地，所述第一斜面、所述第二斜面均设有用于穿过连接部件的螺栓孔，所述螺 栓孔贯穿所述第一斜面、所述第二斜面的厚度方向。 3 CN 111549674 A 说　明　书 2/4 页 优选地，所述第一斜面、所述第二斜面的斜率为8-12％。 优选地，所述第一支撑面、所述第二支撑面的斜率与预制小箱梁设计横坡斜率相 匹配。 优选地，所述连接部件为螺栓。 与现有技术相比，本发明具有如下至少一种的有益效果： 本发明上述滑移解锁式临时支座，采用两个分体式架体上下叠放拼装为一整体， 且将两个分体式架体的接触面设置为斜面，以及采用连接部件将两个斜面锁定，在拆除临 时支座施工时，施加一定的力能使上下两个架体之间能发生相对滑移，从而实现上下两个 架体之间的斜向滑移解锁，更容易拆除，有效解决了预制小箱梁安装后临时支座拆除困难 的问题。 进一步，本发明从临时支座的材质及拆卸方法的角度出发，将临时支座的第一架 体、第二架体采用钢材质制作形成钢结构，其钢结构的材质抗压能力强、制作方便快速、有 效满足了预制小箱梁临时支点的承载能力要求。 附图说明 通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、 目的和优点将会变得更明显： 图1是本发明一优选实施例的滑移解锁式临时支座的构造示意图； 图2是本发明一优选实施例的滑移解锁式临时支座的构造示意图； 图3是图1中1-1的剖视图； 图4是图1中2-2的剖视图； 图5是本发明一优选实施例的滑移解锁式临时支座的施工步骤示意图； 图6是本发明一优选实施例的滑移解锁式临时支座的施工步骤示意图； 图7是本发明一优选实施例的滑移解锁式临时支座的施工步骤示意图； 图8是本发明一优选实施例的滑移解锁式临时支座的施工步骤示意图； 图9是本发明一优选实施例的滑移解锁式临时支座的施工步骤示意图； 图中标记分别表示为：1为第一架体、2为第二架体、3为连接部件、4为第一支撑面、 5为第一斜面、6为腹板、7为加劲肋板、8为螺栓孔、9为临时支座、10为墩顶盖梁、11为预制小 箱梁。
