技术摘要：
本发明公开了一种气温炉及其使用方法，所述气温炉包括底盒，所述底盒上固接有加热装置，所述加热装置设置在可折叠拉伸的隔挡体空腔内；底盒包括底端可打开的盒体和安装在盒体内的电控装置；盒体顶端开设出风口和盒体连接孔，侧壁开设进风孔；隔挡体固定在盒体顶端面板  全部
背景技术：
随着生活水平的提高，户外活动成为人们喜爱的广泛项目，长时间的外出活动，需 要有温度的饮水和食物，明火炉灶对自然环境和用火安全都带来隐患。为了安全起见，需要 使用电加热进行短时间无明火的加热饮水和食物。传统的电加热炉通过加热物与加热体直 接接触实现热量传递完成加热，这种加热形式对功率要求较高，难以在户外实现，且加热体 会出现受热不均的情况，局部温度较高存在安全隐患。
技术实现要素：

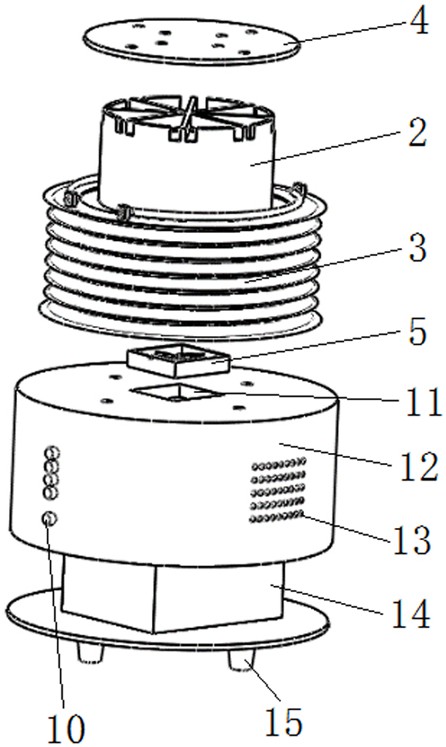

本发明的目的在于克服现有技术中的不足，提出了一种气温炉及其使用方法，解 决现有技术中加热物与加热体直接接触导致受热不均的技术问题。 为达到上述目的，本发明是采用下述技术方案实现的： 一方面，本发明提供了一种气温炉，包括底盒，所述底盒上固接有加热装置，所述加热 装置设置在可折叠拉伸的隔挡体内； 所述底盒包括底端可打开的盒体和安装在盒体内的电控装置；所述盒体的顶端面板上 开设出风口，侧壁开设进风孔； 所述隔挡体固定在盒体的顶端面板外部； 所述加热装置包括炉灶，炉灶内部设有空腔，所述炉灶的外壁上设有连通炉灶空腔的 通孔，所述通孔内设有加热片，所述炉灶的顶部架设有炉架。 进一步地，所述气温炉还包括送风装置，所述送风装置包括安装于所述出风口处 的微风扇。 进一步地，所述送风装置还包括由进风孔、出风口和炉灶空腔组成的风道。 进一步地，所述电控装置包括与加热片、微风扇电连接的电源，位于盒体外壁并与 电源电连接的控制开关，以及为电源充电的充电接口。 进一步地，所述炉灶底部设有炉灶底板，所述炉灶底板开有炉灶连接孔，所述盒体 顶端开设有盒体连接孔，所述炉灶通过贯穿炉灶连接孔与盒体连接孔的螺钉与盒体连接。 进一步地，所述隔挡体为空腔体结构，底部固接有连接板，所述连接板上开设隔挡 体连接孔，所述连接板插在炉灶底板和盒体顶端之间，所述螺钉依次贯穿炉灶连接孔、隔挡 体连接孔、盒体连接孔，实现隔挡体、炉灶与盒体的连接。 进一步地，所述隔挡体顶部嵌放有开孔封盖。 进一步地，所述炉架为管状，底部设有卡扣，所述炉架通过卡扣与炉灶相连。 进一步地，所述盒体底端外侧对称分布支撑腿。 另一方面，本发明还提供了一种气温炉的使用方法，所述方法包括以下步骤： 将待加热物放置在炉架上，拉伸隔挡体将待加热物包裹在其中，盖好封盖； 3 CN 111550841 A 说　明　书 2/4 页 开启加热片控制开关，进行加热形成热源，气流通过风道将热源送入炉灶，气流经炉灶 上口流出，实现对待加热物的加热。 与现有技术相比，本发明所达到的有益效果： 加热装置包括炉灶、插设于炉灶上的加热片和架设于炉灶顶部的炉架，加热物可支撑 于炉架上，加热片对隔挡体内的空气加热形成高温气流，高温气流密度小会向上运动，从而 包裹加热物，与加热物发生热交换以实现加热物的加热，与现有技术中直接接触的电加热 方式相比，本发明提供的气温炉能够使加热物受热更加均匀，避免局部温度较高导致的安 全隐患；另外，加热装置设于隔挡体内，能够减少热能流失，保证加热效率； 盒体顶端的出风口处设置微风扇，能够使加速隔挡体底部的高温气流迅速上升，使加 热物处于温度更加均匀的高温气流中，防止加热物底部过热； 加热装置包括内部设有空腔的炉灶，炉灶的外壁上设有连通空腔的通孔，通孔内设有 加热片，加热片在电源驱动下发热，该发热过程无明火产生，加热片工作的启停由控制开关 控制，可人为干预进程，有效避免安全隐患； 隔挡体将待加热物包裹在其中，盖上封盖，能让热空气在隔挡体空腔内停留更久，加热 效率更高。 附图说明 图1是本发明实施例提供的气温炉的爆炸分解图； 图2是本发明实施例提供的气温炉的装配图； 图3是本发明实施例提供的气温炉的装配图的半剖视图； 图4是本发明实施例提供的加热装置的爆炸分解图； 图5是本发明实施例提供的底盒的爆炸分解图； 图6是本发明实施例提供的气温炉的隔挡体的结构示意图； 图7是本发明实施例提供的气温炉的隔挡体的底部示意图； 图8是本发明实施例提供的气温炉的隔挡体的安装示意图。 图9是本发明实施例提供的气温炉的封盖的结构示意图； 图10是本发明实施例提供的气温炉的微风扇的结构示意图； 图中：  1、底盒；2、加热装置；3、隔挡体；4、封盖；5、微风扇；6、待加热物；7、炉架；8、加热 片；9、炉灶；10、控制开关；11、出风口；12、盒体；13、进风孔；14、电源；15、支撑腿；16、充电接 口；17、炉灶底板；18、连接板；19、顶端面板；20、盒体连接孔。
