技术摘要：
本发明公开了一种地垫生产用废料与地垫分离装置，包括废料收卷机构、下压机构和地垫收集机构，下压机构包括上支撑架，在上支撑架上设有数个下压气缸，在下压气缸的下端设有圆形的固定板，在固定板上可调节设有L型伸缩压板，地垫收集机构包括底座，在中间设有通过气缸带  全部
背景技术：
地垫是不可缺少的生活用品，目前，地垫被切割下来后，需要人工将地垫与废料分 离，并进行堆垛，这无疑会降低生产速度。
技术实现要素：

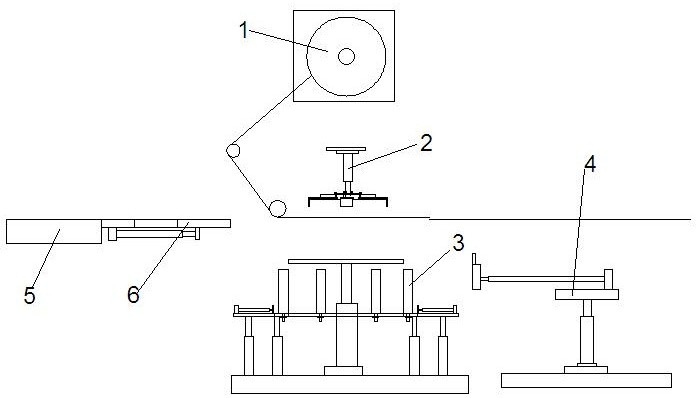

为了解决上述问题，本发明提供了一种能够将切割下来的地垫与废料分离，且能 够对地垫进行自动堆垛、并传送的地垫生产用废料与地垫分离装置。 为了达到上述目的，本发明是通过以下技术方案来实现的： 本发明是一种地垫生产用废料与地垫分离装置，包括废料收卷机构、下压机构和地垫 收集机构，下压机构包括上支撑架，在上支撑架上设置有数个下压气缸，在下压气缸的下端 设置有圆形的固定板，在固定板上设置有四个固定槽，在固定板上端中间位置设置有四个 固定块，在每个固定块上设置有处于相对于位置的固定槽上端的螺纹杆，在固定板的下表 面设置有与四个固定槽位置对应的导向槽，L型伸缩压板可滑动固定在导向槽内，L型伸缩 压板上的固定块穿过固定槽与调节螺纹杆连接，地垫收集机构包括底座，在中间设置有通 过气缸带动的升降放置板，在升降放置板外侧的底座上设置有升降导向机构，在升降导向 机构外侧的底座上设置有升降对齐机构，在底座前侧设置有地垫推送机构，在底座后侧设 置有地垫传送机，在靠近底座的地垫传送机端部设置有衔接机构。 本发明的进一步改进在于：在每个L型伸缩压板上表面均设置有刻度线。 本发明的进一步改进在于：升降导向机构包括通过两个气缸带动升降的底板，在 底板的每一边上均设置有两个调节长孔，在每一个调节长孔上均安装有一个导向柱，每个 导向柱的下端均设置有插入到调节长孔内的螺纹柱，通过螺母固定螺纹柱。 本发明的进一步改进在于：升降对齐机构包括设置在底板外侧的外底板，在外底 板的四边上均设置有气缸带动推动对齐板。 本发明的进一步改进在于：地垫推送机构包括直线导轨，在直线导轨的滑座上设 置有气缸带动上升的推动座，在推动座上设置有在气缸带动下将地垫向地垫传送机推动的 推板，在推板的上端设置有数个凹槽，在凹槽内设置有数个螺纹孔，延伸杆固定在螺纹孔 内。 本发明的进一步改进在于：衔接机构包括设置在地垫传送机的固定衔接板，在固 定衔接板的端部设置有活动衔接板，活动衔接板下端通过固定在固定衔接板下端的气缸带 动移动。 本发明的有益效果是：通过下压机构将切割后的地垫从废料中下压，使地垫落入 到升降放置板上，废料则被废料收卷机构进行收卷、回收，并通过升降导向机构对底板进行 限位放置由于地垫堆垛的较高，地垫发生错位而倾斜，升降对齐机构能够对堆垛的地垫进 3 CN 111590677 A 说　明　书 2/3 页 行对齐，地垫推送机构将堆垛好的地垫推向地垫传送机上，实现地垫与废料自动分离，地垫 自动堆垛和传送，提高生产速度，降低人工成本。 本发明结构简单、设计合理，能够自动将地垫与废料分离，且能够将地垫进行自动 堆垛与传送，提高了生产速度。 附图说明 图1是本发明结构示意图。 图2是地垫收集机构的结构示意图。 图3是固定板示意图。
