技术摘要：
本发明公开了一种电气试验用智能化高空接线装置及使用方法，装置包括至少一个接线钳、智能化系统以及控制与显示装置，接线钳与智能化系统之间、控制与显示装置和智能化系统之间均为双向通信连接；使用方法包括：向接线钳发送数字指令，各接线钳根据接线钳钳口与接线端  全部
背景技术：
高空接线装置是电力部门进行各类参数实验、预防性试验和状态检修测试所使用 的一种必要装备，典型应用如接触电阻、回路电阻测量、输电线路参数测量、PT\CT介质损耗 以及电容量测试等电器设备的高空接电试验。试验目的就为了通过电气试验手段获得数据 从而评估电力系统内设备和系统的实时状态。目前常用的高空接线装置多为接续式的高空 接线钳，一般由接线钳和组合式绝缘杆组成。其钳口的闭合方式有滑轮组式、丝杆螺母副式 和弹簧式等多种类型，尽管实施方式不同，但其功能一般为通过钳口与接线端口的物理连 接来保障接触的良好性，以使电气试验有一个较高的精度。 然而在实际环境中，高空接线钳的应用场景通常为野外且距地面高度为8.5米左 右的环境；同时，因高空一般伴随有较强的扰动风且可视性较差，大大增加了高空接线钳的 使用难度，这就导致接线钳与接线端口的连接极度依赖试验人员的个人经验与判断，无法 科学直观地保障钳口与接线端口的有效接触，进而影响电气试验结果的准确性，导致无法 准确判断电气设备与系统的状态信息。 另外，为保障国民和社会电力的不间断供应，目前电力部门对输电线路停电时间 的要求极为苛刻，如果无法在规划时间内完成电气试验，电力供应的可靠性将受到极大考 验。而现有的高空接线钳在安装使用时无法直接判断接触状况，有时需要频繁的装卸才能 保持良好的试验精度，因此就增加了试验整体时间，影响了工作效率。
技术实现要素：

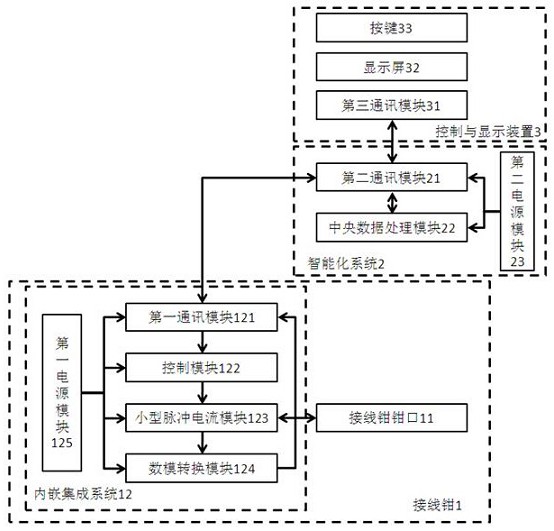

发明目的：针对现有技术中高空接线钳使用难度高、时效性差的问题，本发明公开 了一种电气试验用智能化高空接线装置及使用方法，实现接线钳钳口与接线端口接触状态 的多路信号智能化判断，可以迅速判断接线钳钳口与接线端口的接触状况，并且反馈给智 能化控制系统，其使用方法简单快捷，可有力支撑电力的生产运维。 技术方案：本发明采用如下技术方案：一种电气试验用智能化高空接线装置，其特 征在于：包括至少一个接线钳、智能化系统以及控制与显示装置；其中，接线钳与智能化系 统之间、控制与显示装置和智能化系统之间均为双向通信连接，接线钳设有接线钳钳口，接 线钳钳口与接线端口接触。 优选的：接线钳上设有内嵌集成系统，内嵌集成系统包括第一通讯模块、控制模 块、小型脉冲电流模块、模数转换模块和第一电源模块；其中， 接线钳通过第一通讯模块与智能化系统进行通信，控制模块的输入端连接第一通讯模 块的输出端，小型脉冲电流模块的输入端连接控制模块的输出端，小型脉冲电流模块通过 开关连接接线钳钳口，模数转换模块的输入端连接小型脉冲电流模块的输出端，模数转换 4 CN 111596100 A 说　明　书 2/6 页 模块的输出端连接第一通讯模块的输入端，第一电源模块为整个内嵌集成系统供电。 优选的：智能化系统包括第二通讯模块和中央数据处理模块；其中，智能化系统通 过第二通讯模块与控制与显示装置、接线钳进行通信，中央数据处理模块与第二通讯模块 之间双向连接。 优选的：控制与显示装置包括第三通讯模块、显示屏和按键；其中，控制与显示装 置通过第三通讯模块与智能化系统进行通信，显示屏和按键分别与第三通讯模块连接。 优选的：第一通讯模块、第二通讯模块和第三通讯模块均为无线通讯模块，具体为 WIFI模块或蓝牙模块；第一通讯模块、第二通讯模块和第三通讯模块传送的数据帧均由帧 头地址、数据序号和数据组成。 一种电气试验用智能化高空接线装置的使用方法，其特征在于，包括如下步骤： S1、调整接线钳的接线钳钳口与接线端口接触的位置，调整完成后，控制模块将内嵌集 成系统与接线钳钳口设置为闭锁状态； S2、控制与显示装置向智能化系统发送数字指令，数字指令经智能化系统的中央数据 处理模块编辑放大后，再发送给若干接线钳； S3、各接线钳接收数字指令后，向控制模块发送检测指令，控制模块解除内嵌集成系统 的闭锁状态，并控制小型脉冲电流模块向接线钳钳口发送电流脉冲，小型脉冲电流模块返 回的电压信号输入到模数转换模块，模数转换模块将电压信号模数转换为电压数据，各接 线钳向智能化系统发送检测信号，检测信号中包括电压数据和该接线钳的序号，控制模块 将内嵌集成系统重新设置为闭锁状态； S4、智能化系统接收到检测信号后，分辨出该检测信号属于的接线钳并对检测信号中 的电压数据进行判断，将接线钳序号与判断结果发送到控制与显示装置并在控制与显示装 置上显示，判断过程为：若电压数据大于临界电压值，则接线钳钳口与接线端口的接触效果 差，执行S5；若电压数据小于或等于临界电压值，则接线钳钳口与接线端口的接触效果良 好，执行S6； S5、执行步骤S1至步骤S4，直至接线钳钳口与接线端口的接触效果良好； S6、进行电气试验获得数据，从而对电力系统内设备和系统的实时状态进行评估。 优选的：所述S4中，根据经验判断采用以往相同类型的电气试验中的典型电压值 作为本次电气试验的临界电压值；或者采用强化学习算法对相同类型的电气试验的大量试 验结果进行训练，得到的电压预测值作为本次电气试验的临界电压值。 有益效果：本发明具有如下有益效果： 1、本发明可以同时检测多路高空接线钳钳口与接线端口的接触状况，有助于提高工作 效率以及电气试验准确度，强化电网设备状态检测水平；   2、本发明中，智能化系统既能同时处理多路信号，又可以根据返回数据给出自主判 断，不需要人工参与，且多次学习机器学习后给出的电压参考值足以保障判断的精度；   3、本发明操作和使用采用一键傻瓜式操作，大大减轻了现场试验人员的操作难度，不 会影响原有工作效率； 4、本发明中，内嵌集成系统的控制模块带有自闭锁功能，可有效保护相关设备，排除集 成系统与电气试验之间的干扰； 5、本发明中，控制与显示装置配备信号传输与接收功能，质量轻小，方便携带，适合实 5 CN 111596100 A 说　明　书 3/6 页 验人员现场工作。 附图说明 图1是本发明中装置的模块结构图； 图2是本发明中接线钳的示意图； 图3是本发明中智能化系统的示意图； 图4是本发明中控制与显示装置的示意图； 图5是内嵌集成系统内部各模块间关系图； 图6是智能化系统逻辑判定的简单示意图； 图7是本发明中接线钳闭锁状态的实现示意图； 图8是本发明使用方法的流程图。
