技术摘要：
本发明提供了一种多功能户外炉具，属于户外加热设备技术领域，包括：炉体；多功能安装架，其与所述炉体连接；气体燃料模块，其用于向所述炉体内提供可燃性气体，所述气体燃料模块可与所述多功能安装架可拆卸连接，当需要使用燃气时可将所述气体燃料模块固定在所述多功  全部
背景技术：
户外炉又称为野外炉，能够在登山或野营等户外场合使用，并且起到取暖或者加 热的效果，其具有体积小巧，便于携带的优点，现有的这种户外炉，根据使用燃料的不同，可 以分为燃气户外炉或者柴火炉以及烧炭或者固定固体酒精或液体酒精炉。 例如一种申请号为201821045002.2的中国专利，公开了一种户外炉具，包括炉头 及支撑所述炉头的支撑机构，所述炉头包括炉头底座和炉罩，所述炉罩罩设于所述炉头底 座上并围设形成炉腔，所述炉罩的顶部罩面上开设有多个出气燃烧孔，各所述出气燃烧孔 呈环形布置，各所述出气燃烧孔均为条形孔且分别自所述顶部罩面边缘向所述顶部罩面的 中部延伸。 此外，一种申请号为201420453696.9的中国专利，公开了一种户外折叠式柴火烧 烤炉，属于户外炉具领域。本实用新型包括左炉体和右炉体，所述左炉体包括左侧外壁和左 炉篦，所述右炉体包括右侧外壁和右炉篦，所述左炉体和右炉体均为半桶形结构，所述左炉 体和右炉体之间设有能使左炉体和右炉体扣合对接为桶状炉体且展开对接为槽状炉体的 铰接机构。 另外，一种申请号为201720420018.6的中国专利，公开了一种灶具，尤其涉及一种 多功能户外炉，包括顶部设有开口的外炉体，所述外炉体内的中部设有内炉体，所述外炉体 的底部设有鼓风口和排渣口，所述排渣口处安装有用于封堵所述排渣口的排渣门；所述鼓 风口连通鼓风机的排风口；所述外炉体的上部设有排烟口和进料口，所述进料口可拆卸安 装有用于封堵所述进料口的进料门，所述排烟口处连通排烟通道；所述内炉体的内腔的下 部设有用于搁置炉桥的凸台；所述内炉体的顶部设有用于搁置炉膛的搁置台。 从上述现有的对比文件可以发现，目前的户外炉使用的燃料多种多样，有燃气的， 也有烧柴的，还有烧炭或者烧固体酒精或液体酒精的，但是这种户外炉均存在使用的燃料 比较单一的缺点，即户外炉只能使用一种燃料，在使用燃气的户外炉上，无法使用固体燃料 或者液体燃料，而户外的环境比较复杂，单单使用一种燃料的户外炉无法满足实际的需求， 所以具有一定的改进空间。
技术实现要素：

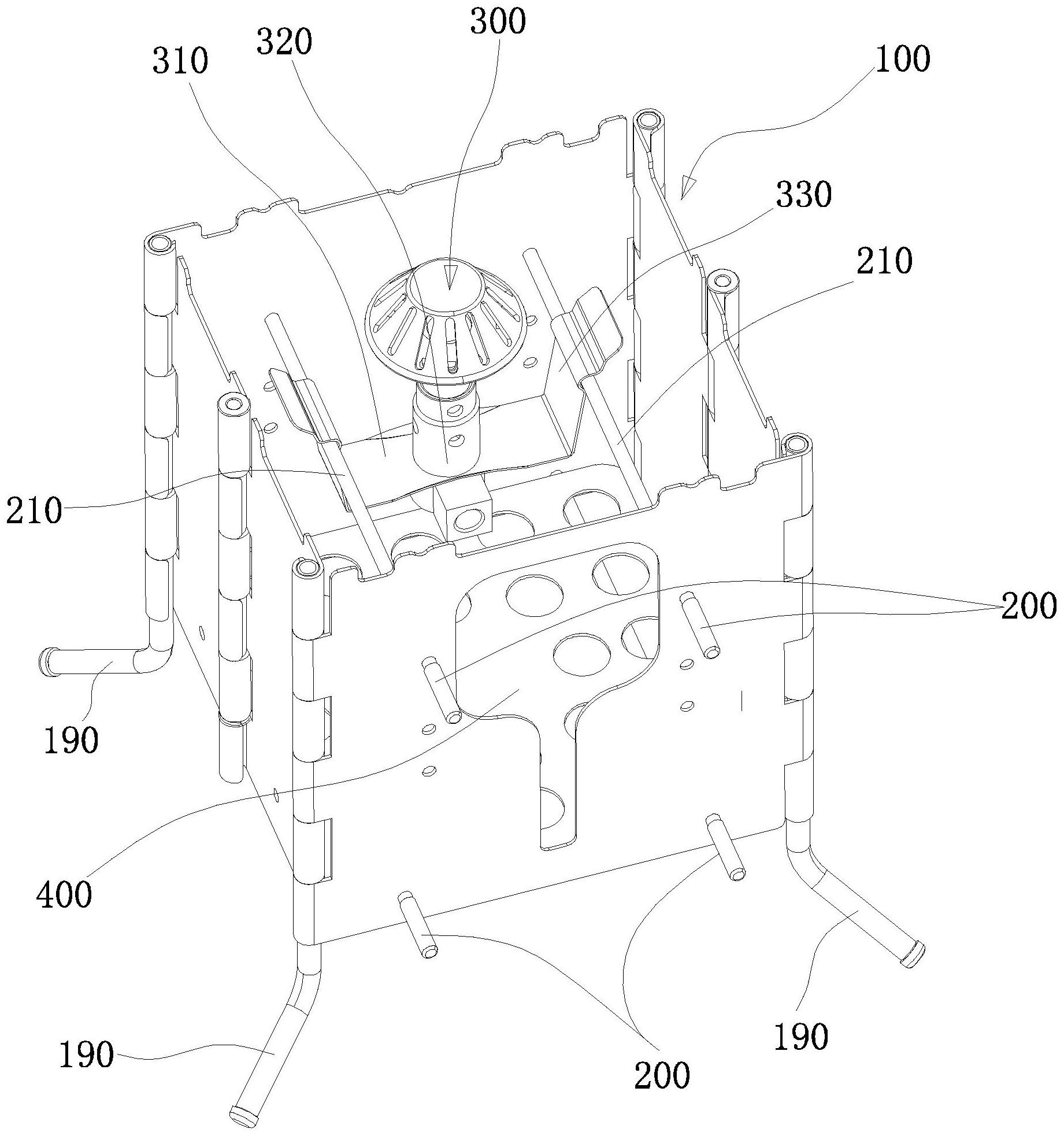

本发明的目的是针对现有技术存在的上述问题，提出了一种多功能户外炉具。 本发明的目的可通过下列技术方案来实现：一种多功能户外炉具，包括： 炉体，其下端设置有底座，并且所述炉体通过所述底座竖立在地面上； 多功能安装架，其与所述炉体连接； 气体燃料模块，其用于向所述炉体内提供可燃性气体，所述气体燃料模块可与所 述多功能安装架可拆卸连接，当需要使用燃气时可将所述气体燃料模块固定在所述多功能 3 CN 111609425 A 说　明　书 2/7 页 安装架上； 固体燃料模块，其用于放置固体燃料，所述固体燃料模块可与所述多功能安装架 可拆卸连接，当需要固体燃料时可将所述固体燃料模块固定在所述多功能安装架上。 较佳的，所述多功能安装架包括至少两根支撑杆，所述支撑杆与所述炉体可拆卸 连接。 较佳的，所述炉体包括前炉板、后炉板以及两个侧炉板，所述侧炉板的两端分别与 所述前炉板以及所述后炉板连接，并且两块所述侧炉板分别位于所述前炉板以及所述后炉 板的两侧。 较佳的，所述炉体上设置有若干安装部，所述安装部包括位于同一高度的前孔以 及后孔，所述前孔开设在所述前炉板上，所述后孔开设在所述后炉板上，所述支撑杆可拆卸 的穿过所述前孔以及所后孔。 较佳的，若干所述安装部分成两列设置在所述炉体的两侧，同一行的两个所述安 装部的高度相同，并且同一列的各个所述安装部位于所述炉体的不同高度位置。 较佳的，所述气体燃料模块包括连接座以及炉头，所述连接座的两端弯折后形成 有弹片，所述炉头固定在所述连接座上，两个所述弹片分别抵触在两个所述支撑杆上从而 使所述连接座固定在两个所述支撑杆之间。 较佳的，所述前炉板上开设有开口槽，所述气体燃料模块还包括气管，所述气管穿 过所述开口槽与所述炉头连接，或可通过所述开口槽朝所述炉体内添加木柴。 较佳的，所述固体燃料模块包括用于支撑固体燃料的支撑板，所述支撑板位于所 述炉体内并且与所述支撑杆抵触连接。 较佳的，所述前炉板的上端以及所述后炉板的上端均设置有与所述支撑杆适配的 连接槽，当所述支撑杆设置在所述连接槽时可用于支撑锅具或进行烧烤。 较佳的，所述炉体的上端设置有若干支撑座，所述支撑座向上延伸后弯折，并且所 述支撑座用于支撑锅具。 与现有技术相比，本发明的有益效果为： 1、该户外炉结构巧妙可靠，可以根据实际需要来烧燃气、柴火、煤炭以及固体酒精 或液体酒精等不同的燃料，能够满足户外使用时的不同需求。 2、炉体为围拢式结构，所以具有防风效果，气体燃料模块与固体燃料模块均是位 于炉体内，所以燃气时或者燃烧固体燃料时，不用担心火焰被风吹动，此外，这种将气体燃 料模块与固体燃料模块均设置在炉体内的结构，还能够起到保温效果，防止火焰的热量流 失，大大提高了加热效率。 3、设置不同高度位置的安装部，能够使炉体在使用时更加的灵活巧妙，便于将气 体燃料模块以及固体燃料模块调节到炉体内不同的高度位置，便于不同的燃料发挥出最佳 的效果。 4、在实际安装时，只需要从上至下将连接座放入到两个支撑杆之间，然后向下压 即可，而在拆卸时，则只需要将两根支撑杆从两个安装部内拔出即可。 5、较大的锅具可以直接放置在炉体上，前炉板、后炉板以及两个侧炉板的上端能 够很好的支撑住锅具的底部，而针对一些相对较小的锅具时，由于锅具的底部无法碰到炉 体的顶部，可以将支撑杆的两端分别设置在两个连接槽上，由于连接槽能够卡住支撑杆，避 4 CN 111609425 A 说　明　书 3/7 页 免其移动，所以锅具的底部与支撑杆抵触连接。 附图说明 图1为本发明的多功能户外炉具的结构示意图。 图2为本发明的多功能户外炉具的爆炸示意图。 图3为本发明的多功能户外炉具作为柴火炉时的状态示意图。 图4为本发明的锅具放置在炉体上的示意图。 图5为本发明的炉体燃烧固体酒精或液体酒精或者煤炭时的状态示意图。 图6为本发明的多功能安装架支撑锅具的状态示意图。 图7为本发明的锅具位于炉体内时的连接关系示意图。 图8为本发明的支撑杆连接在连接槽上的状态示意图。 图9为本发明的支撑座支撑锅具的状态示意图。 图中，100、炉体；110、前炉板；120、后炉板；130、侧炉板；140、前孔；150、后孔；160、 连接槽；170、支撑座；180、开口槽；190、底座；200、多功能安装架；210、支撑杆；300、气体燃 料模块；310、连接座；320、炉头；330、弹片；400、固体燃料模块；410、支撑板。
