技术摘要：
本发明属于共享单车技术领域，尤其是涉及一种共享单车用流光曲柄脚蹬机构，包括中轴、固定安装在中轴两端的曲柄和转动连接在曲柄末端的脚蹬，脚蹬包括脚蹬本体和固定轴，固定轴与曲柄固定安装，脚蹬本体转动安装在固定轴上，中轴内设有连通腔，曲柄内固定连接有透明的  全部
背景技术：
共享单车是一种环保绿色的交通工具，随着共享单车的盛行，又一次得到了广泛 的推广。 为了提高共享单车夜间骑行的安全性，在共享单车的后座以及脚蹬上均设置有反 光片，当有车辆的灯光照射在反光片上时，能够利用光线的反射，起到警示的作用，但是现 有的反光片面积较小，尤其是脚蹬上的反光片，很容易被脚跟后部所遮挡，无法形成有效地 反射；另外，现有的反光片必须通过被动的照射才能发光，不能起到主动发光，警示过往行 人的作用，整体警示效果较差。 为此，我们提出一种共享单车用流光曲柄脚蹬机构来解决上述问题。
技术实现要素：

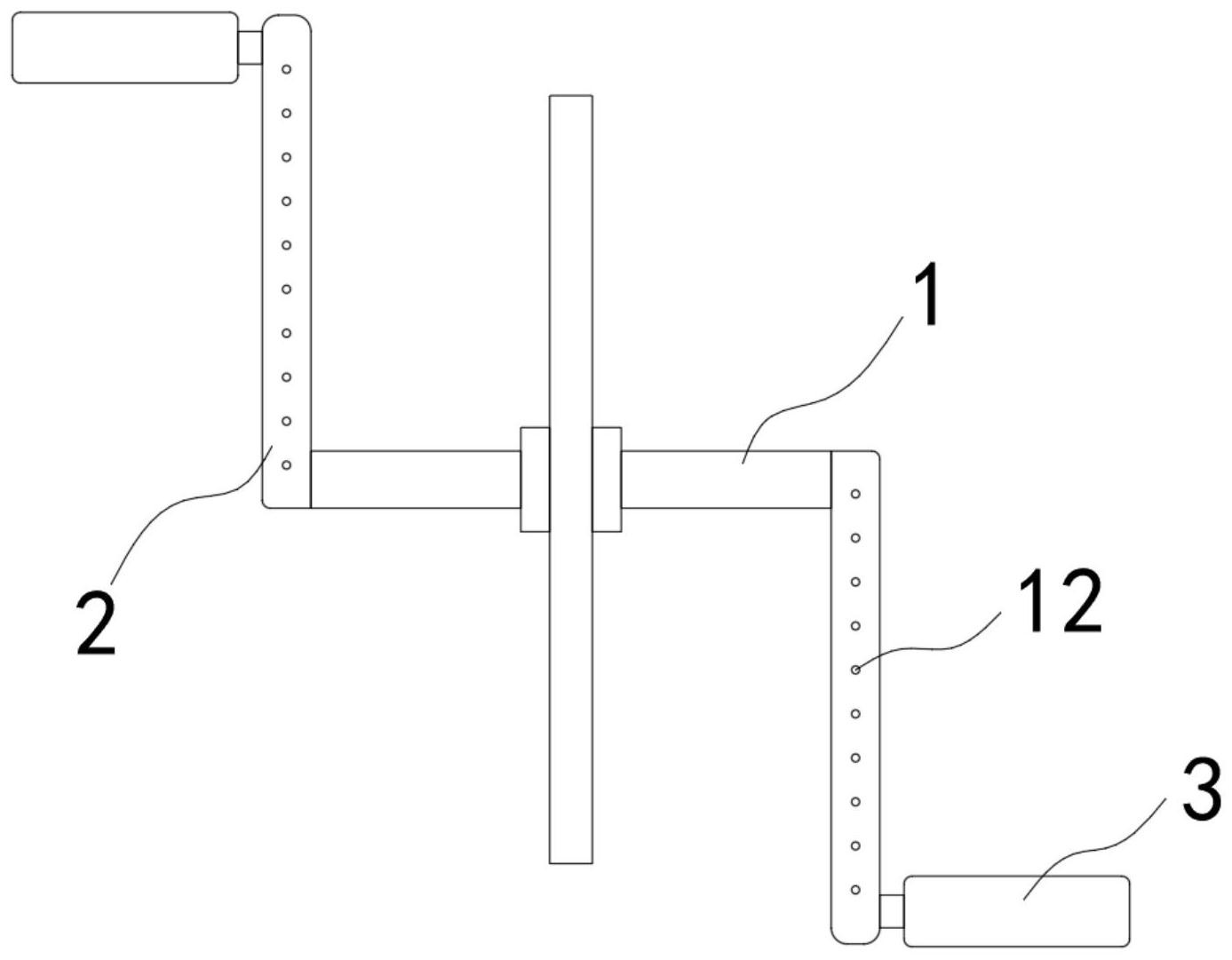

本发明的目的是针对现有的共享单车反光片警示效果差的问题，提供一种警示范 围广、效果突出的共享单车用流光曲柄脚蹬机构。 为达到上述目的，本发明采用了下列技术方案：一种共享单车用流光曲柄脚蹬机 构，包括中轴、固定安装在中轴两端的曲柄和转动连接在曲柄末端的脚蹬，所述脚蹬包括脚 蹬本体和固定轴，所述固定轴与曲柄固定安装，所述脚蹬本体转动安装在固定轴上，所述中 轴内设有连通腔，所述曲柄内固定连接有透明的连接管，所述固定轴采用透明材料制成，所 述固定轴内设有容纳腔，所述连通腔、连接管和容纳腔之间相互连通为密闭通道，所述密闭 通道内填充有流动液和荧光漂浮球，所述曲柄的侧壁上均匀分布有多个衍射孔，所述脚蹬 本体为中空的框体结构，且所述脚蹬本体采用透明材料制成。 在上述的共享单车用流光曲柄脚蹬机构中，所述荧光漂浮球的直径远小于密闭通 道的直径，且所述荧光漂浮球的体积小于密闭通道的一半。 在上述的共享单车用流光曲柄脚蹬机构中，所述连通腔的轴线与中轴的轴线之间 的夹角为15°-30°，所述连通腔的轴线处于竖直平面内时，两个所述曲柄均处于竖直状态， 且位于上侧的所述曲柄与连通腔的上端连通，位于下侧的所述曲柄与连通腔的下端连通。 在上述的共享单车用流光曲柄脚蹬机构中，所述脚蹬本体远离曲柄的三个侧壁上 均固定连接有半圆柱型的折射条，所述半圆柱型的折射条的平面与脚蹬本体的侧壁连接， 三个所述折射条的轴线沿着脚蹬本体的周身分布。 与现有的技术相比，本共享单车用流光曲柄脚蹬机构的优点在于： 1、本发明通过设置荧光漂浮球，能够自动吸收光能，在夜晚释放亮光，起到警醒的 作用，另外，由于在骑行过程中，两个曲柄的位置始终发生改变，使得荧光漂浮球在密闭通 道内来回移动，形成流光的效果，相较于传统的反光片，具有照射范围大、警示效果强的优 点。 3 CN 111591385 A 说　明　书 2/3 页 2、本发明通过将连通腔倾斜设置，能够有效防止荧光漂浮球出现聚集的情况，能 够更加顺畅地向高处移动，使荧光漂浮球的移动轨迹更加连贯，起到更好的警示效果。 3、本发明通过设置半圆柱型的折射条，在折射的作用下，能够增加光线的照射范 围，增强警示效果，还能够对外部的光线起到聚焦的作用，使荧光漂浮球吸收更多的光照。 附图说明 图1是本发明提供的一种共享单车用流光曲柄脚蹬机构实施例1的结构示意图； 图2是本发明提供的一种共享单车用流光曲柄脚蹬机构实施例1的分解结构示意 图； 图3是本发明提供的一种共享单车用流光曲柄脚蹬机构实施例2中连通腔的结构 示意图； 图4是本发明提供的一种共享单车用流光曲柄脚蹬机构实施例3中脚蹬的结构示 意图； 图5是本发明提供的一种共享单车用流光曲柄脚蹬机构实施例3中折射条对光线 改变的状态示意图。 图中，1中轴、2曲柄、3脚蹬、4脚蹬本体、5固定轴、6连通腔、7连接管、8容纳腔、9密 闭通道、10流动液、11荧光漂浮球、12衍射孔、13折射条。
