技术摘要：
本发明涉及一种烧烤架，尤其涉及一种半自动烧烤架。本发明要解决的技术问题是如何提供一种操作简单，无需人工手动翻动烤串半自动烧烤架。为了解决上述技术问题，本发明提供了这样一种半自动烧烤架，包括：底座，其顶部一侧连接有支架和放置架，支架位于放置架正中心下  全部
背景技术：
烧烤，是以燃料加热和干燥空气，并把食物放置于热干空气中一个比较接近热源 的位置来加热食物。一般来说，烧烤是在火上将食物(多为肉类，海鲜，蔬菜)烹调至可食用， 现代社会，由于有多种用火方式，烧烤方式也逐渐多样化，发展出各式烧烤炉、烧烤架等。烧 烤通常是小至家庭，大至学校的集体活动以及一些公司组织的集体活动。 目前，人们在烤烧烤时，通常将烤串放置在烤架上，在烤制过程中，需要一直不停 翻来覆去翻动烤串，并需要通过人工使用刷子对烤串涂刷烧烤料，操作麻烦，在烧烤时溅起 的油渍容易对人们造成意外烫伤，很不安全。 因此需要研发一种操作简单，无需人工手动翻动烤串半自动烧烤架。
技术实现要素：

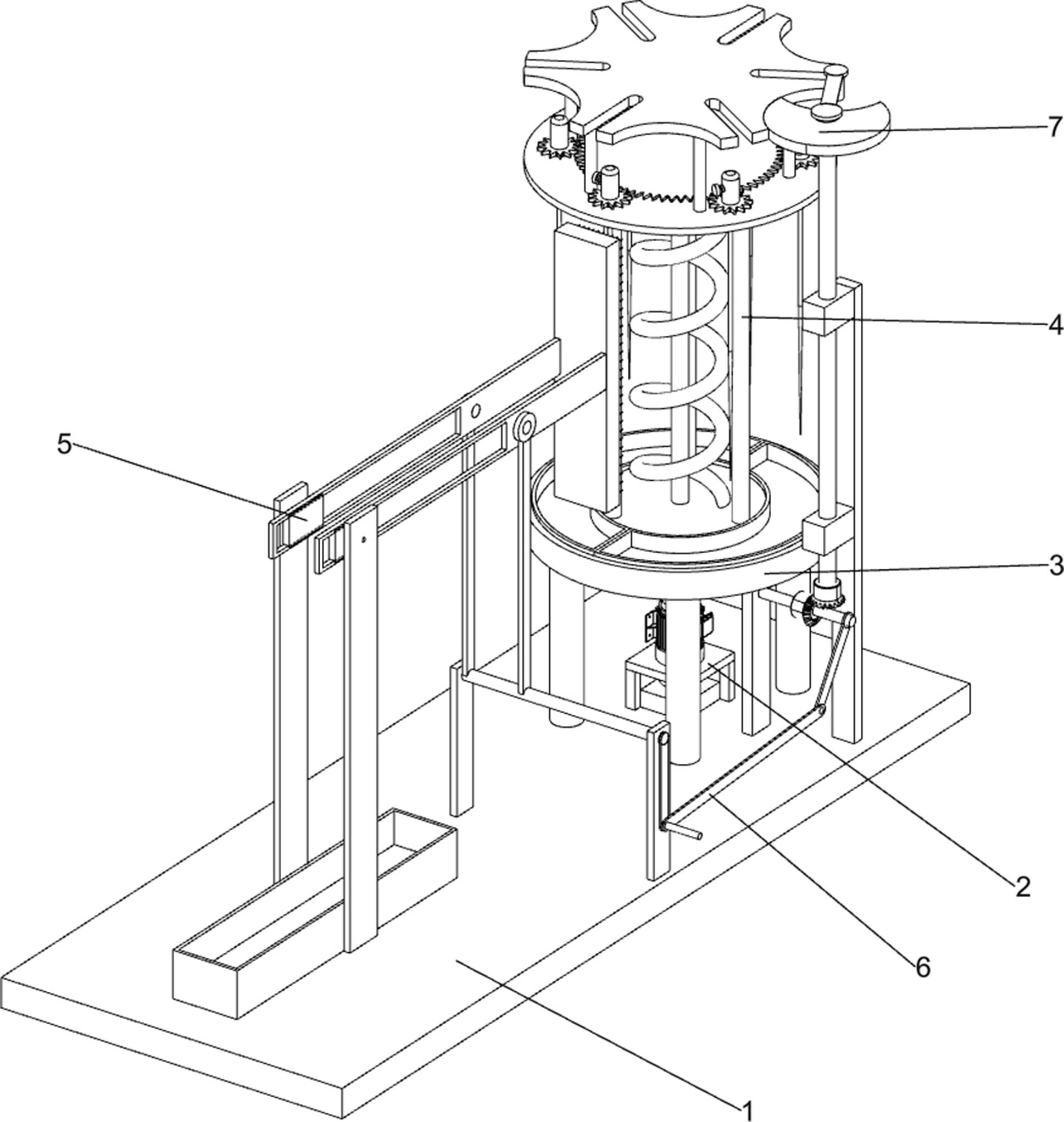

（1）要解决的技术问题 本发明为了克服在烤制过程中，需要一直不停翻来覆去翻动烤串，并需要通过人工使 用刷子对烤串涂刷烧烤料，操作麻烦，在烧烤时溅起的油渍容易对人们造成意外烫伤的缺 点，本发明要解决的技术问题是提供一种操作简单，无需人工手动翻动烤串半自动烧烤架。 （2）技术方案 为了解决上述技术问题，本发明提供了这样一种半自动烧烤架，包括：底座，其顶部一 侧连接有支架和放置架，支架位于放置架正中心下方，支架与放置架之间连接有自转组件， 底座顶部远离支架的一侧连接有涂料组件。 优选地，自转组件包括：支撑杆，放置架上中部环绕式均匀间隔地连接有多根支撑 杆；圆盘，支撑杆顶部转动式地连接有圆盘；齿轮盘，圆盘中部上转动式地连接有齿轮盘；电 机，支架上安装有电机；旋转杆，电机的输出轴上连接有旋转杆，旋转杆贯穿放置架与圆盘； 加热圆管，放置架顶部连接有加热圆管；烧烤放置齿轮块，圆盘周围均匀间隔转动式地的连 接有多个烧烤放置齿轮块，烧烤放置齿轮块呈空心设置，烧烤放置齿轮块贯穿圆盘底部，烧 烤放置齿轮块均与齿轮盘啮合；调节螺栓，烧烤放置齿轮块上螺纹连接有调节螺栓；集油 盘，放置架顶部放置有集油盘。 优选地，涂料组件包括：料盘，底座远离支架的一侧顶部连接有料盘；支撑板，料盘 的两侧连接有两根支撑板，两根支撑板呈对称设置；滑动块，两根支撑板顶部内侧均转动式 地安装有滑动块；连接板，两个滑动块均滑动式地连接有连接板；涂料板，两根连接板的端 部之间连接有涂料板；固定板，底座顶部中间连接有两根固定板，两根固定板呈对称设置； 动杆，两根固定板顶部之间转动式地连接有转动杆，转动杆的端部贯穿一侧固定板；转板， 转动杆的一端转动式地连接有转板；旋转把手，转板的尾端连接有旋转把手；带动板，转动 杆上连接有两根带动板，两根带动板呈对称设置，带动板尾端与连接板一侧转动式连接。 4 CN 111588278 A 说　明　书 2/4 页 优选地，还包括有联动组件，联动组件包括：撑条，底座顶部靠近支架的一侧安装 有支撑条；转轴，支撑条顶部转动式地横向连接有转轴，转轴贯穿支撑条；第二锥齿轮，转轴 上远离旋转杆的一侧与靠近旋转杆的一端均安装有第二锥齿轮；连杆，转轴的另一端连接 有连杆；连接杆，连杆尾端铰接连接有连接杆，连接杆的尾端与转板底端铰接连接；第一锥 齿轮，旋转杆下部连接有第一锥齿轮，第一锥齿轮与转轴靠近旋转杆一端的第二锥齿轮啮 合。 优选地，还包括有间歇旋转组件，间歇旋转组件包括：支板，底座顶部靠近支撑条 的一侧连接有支板；连接轴，支板的侧面转动式地连接有连接轴；带动齿轮，连接轴底端连 接有带动齿轮，带动齿轮与转轴远离旋转杆一侧的第二锥齿轮啮合；拔盘，连接轴顶端连接 有拔盘；带动柱，圆盘顶部连接有带动柱；槽轮，带动柱顶部连接有槽轮，槽轮与拔盘间歇传 动配合。 （3）有益效果 1.本发明通过自转组件对烤串进行均匀受热烤制，人们无需手动翻动烤串，人们一直 转动旋转把手使涂料板对烤串进行涂刷烧烤料，避免了人们在烧烤时造成意外烫伤，烤串 在烤制过程中产生的油低落至集油盘内，避免了对烧烤架造成污染导致不易清洗，转动圆 盘可对其他的烤串进行涂刷烧烤料。 2.通过联动组件无需人工手动转动旋转把手，减少了人工的操作难度。 3.通过槽轮间歇性逆时针转时与联动组件的配合下，涂料板间歇性地对烤串进行 沾涂烧烤料，减少了对烧烤料的浪费。 附图说明 图1为本发明的立体结构示意图。 图2为本发明自转组件的立体结构示意图。 图3为本发明涂料组件的立体结构示意图。 图4为本发明联动组件的立体结构示意图。 图5为本发明间歇旋转组件的立体结构示意图。 附图中的标记为：1-底座，2-支架，3-放置架，4-自转组件，41-支撑杆，42-圆盘， 43-齿轮盘，44-旋转杆，45-电机，46-加热圆管，47-烧烤放置齿轮块，48-调节螺栓，49-集油 盘，5-涂料组件，51-料盘，52-支撑板，53-固定板，54-旋转把手，55-转板，56-转动杆，57-带 动板，58-连接板，59-涂料板，510-滑动块，6-联动组件，61-支撑条，62-转轴，63-第一锥齿 轮，64-第二锥齿轮，65-连杆，66-连接杆，7-间歇旋转组件，71-支板，72-带动齿轮，73-连接 轴，74-拔盘，75-槽轮，76-带动柱。
