技术摘要：

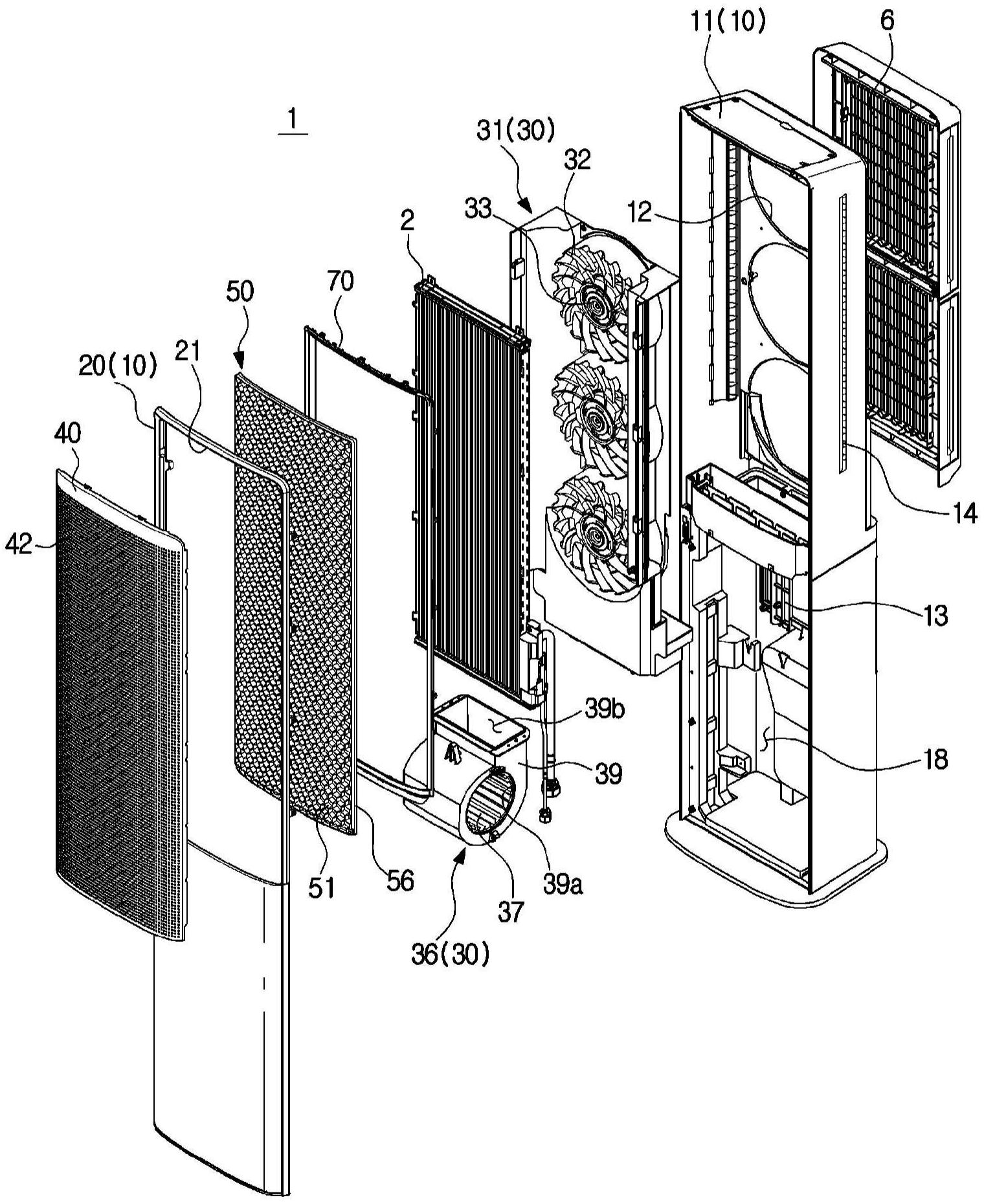

公开了一种空调，所述空调包括：壳体，具有吸入口和排放口；排放面板，具有多个排放孔并且设置在所述排放口处；鼓风风扇，设置在所述壳体的内部；以及增强构件，设置在所述排放面板的后部处以支撑所述排放面板。利用该构造，可防止排放面板由于挤压而变形，并且使空调  全部
背景技术：
空调配备有压缩机、冷凝器、膨胀阀、蒸发器、鼓风风扇等，并且通过使用制冷循环 来控制室内的温度、湿度和气流等。空调可包括设置在室内的室内单元和设置在室外的室 外单元。 空调的室内单元包括用于在制冷剂与空气之间进行热交换的换热器、用于使空气 流动的鼓风风扇以及用于驱动鼓风风扇以冷却或加热房间的马达。 鼓风风扇吸入室内空气，通过换热器使室内空气进行热交换，然后将进行热交换 的空气排回室内。考虑到换热器的换热效率，鼓风风扇必须以预定的RPM或更高的RPM旋转， 并且通过排放口排放的空气可以以直接风的形式排放到一定距离。 当这种风直接接触用户时，用户可能感到不适、冷或热。
技术实现要素：
技术问题 本公开的一方面在于提供一种能够以各种方式排放空气的空调。 本公开的一方面在于提供一种能够在防止直接风到达用户的同时冷却或加热房 间的空调。 本公开的一方面在于提供一种能够供应未进行热交换的自然风的空调。 本公开的一方面是提供一种能够混合并供应自然风和进行热交换的空气的空调。 本公开的一方面在于提供一种空调，在所述空调中，可防止排放面板由于挤压而 变形，并且可使空调内部通过排放面板的排放孔的暴露最小化。 本公开的一方面在于提供一种能够容易地清洁排放面板的后表面的空调。 本公开的另外的方面将部分地在下面的描述中阐述，并且部分将通过该描述而明 显，或者可通过本公开的实践而获知。 技术方案 根据本公开的一方面，一种空调包括：壳体，具有吸入口和排放口；排放面板，具有 多个排放孔并且设置在所述排放口处；换热器，与流入所述壳体中的空气进行热交换；风 扇，被构造为将热交换的空气排放到所述壳体外；以及增强构件，设置在所述排放面板的后 部处以支撑所述排放面板并将已经流经所述换热器的空气引导到所述排放面板。 所述增强构件可包括在一个平面上彼此相邻地连续布置的多个单位单元，并且所 述单位单元中的每个可包括分隔件以及形成为被所述分隔件包围的通孔。 所述增强构件可被设置为与所述排放面板间隔开预定间距。 所述通孔的截面面积可在所述排放孔的截面面积的5倍至10倍的范围内。 所述单位单元可具有六边形形状、矩形形状或三角形形状。 4 CN 111602007 A 说　明　书 2/7 页 所述增强构件可包括具有所述多个单位单元的增强部以及形成在所述增强部的 边缘处的框架部。 所述空调还可包括结合到所述增强构件的边缘以固定并支撑所述增强构件的支 撑框架。 所述支撑框架可包括突出以支撑所述增强构件的前表面的前支撑部以及突出以 支撑所述增强构件的后表面的后支撑部。 所述增强构件可包括通孔以及被构造为可旋转以打开和关闭所述通孔的百叶窗。 所述增强构件可包括在竖直方向上布置的多个百叶窗，并且所述百叶窗可被构造 为围绕沿水平方向上设置的旋转轴上下可旋转。 所述空调还可包括清洁刷，所述清洁刷设置在所述排放面板与所述增强构件之间 以清洁所述排放面板的后表面。 所述清洁刷可被构造为在所述排放面板与所述增强构件之间在竖直方向上运动。 所述排放面板可包括在所述排放面板的相对侧上沿所述竖直方向形成以引导所 述清洁刷的运动的引导槽。 所述清洁刷可包括插入到所述引导槽中的刷轴和设置在所述刷轴的外周表面上 的刷毛。 所述清洁刷可包括手柄，所述手柄被设置为允许用户手动地移动所述清洁刷。 根据本公开的另一方面，一种空调包括：壳体，具有吸入口和排放口；排放面板，具 有多个排放孔并且设置在所述排放口处；鼓风风扇，设置在所述壳体的内部，以通过所述吸 入口将空气吸入到所述壳体中和通过所述多个排放孔将空气排放到所述壳体的外部；以及 清洁刷，在所述排放面板的后部处沿竖直方向设置以清洁所述排放面板的后表面。 排放面板可包括在所述排放面板的相对侧上沿竖直方向形成的引导槽，以引导所 述清洁刷的运动。 所述清洁刷可包括插入到所述引导槽中的刷轴以及设置在所述刷轴的外周表面 上以与所述排放面板的后表面接触的刷毛。 所述清洁刷可包括被设置为允许用户手动地移动所述清洁刷的手柄。 有益效果 根据本公开的实施例的空调可以以各种方式排放空气，因为空调包括位于设置有 具有多个排放孔的排放面板处的第一排放口和空气可通过其吹送的第二排放口。 根据本公开的实施例的空调可防止具有多个排放孔的排放面板由于挤压等而变 形。 根据本公开的实施例的空调可防止空调的内部通过排放面板的多个排放孔暴露。 根据本公开的实施例的空调可容易地清洁排放面板。 附图说明 图1是根据本公开的实施例的空调的透视图； 图2是图1中的空调的主要构造的分解透视图； 图3是图1中的空调的主要构造的平面截面图； 图4是图1中的空调的主要构造的侧截面图； 5 CN 111602007 A 说　明　书 3/7 页 图5是图1中的空调的增强构件的局部放大图； 图6是示出其中图1中的空调的排放面板、前面板、增强构件和支撑框架分离的状 态的示图； 图7是示出其中图1中的空调的排放面板、前面板、增强构件和支撑框架彼此结合 的状态的侧截面图； 图8是图7中的虚线部分的放大图； 图9是示出根据本公开的其中增强构件包括矩形形状的单位单元的另一实施例的 增强构件的示图； 图10是示出根据本公开的其中增强构件包括三角形形状的单位单元的另一实施 例的增强构件的示图； 图11和12是示出根据本公开的其中增强构件包括可旋转百叶窗的另一实施例的 增强构件的操作的示图； 图13是根据本公开的另一实施例的具有能够清洁排放面板的后表面的清洁刷的 空调的主要构造的分解透视图；以及 图14是示出图13中的空调的排放面板与清洁刷之间的关系的侧截面图。
