技术摘要：
本发明涉及一种用于混凝土浇捣的减震支撑架，其特征在于，包括：弹性支撑架顶部限定出混凝土管的支撑槽；弹性支撑架中填充有囊体，所述囊体上具有充放流体阀门；所述传力柱顶端固定于所述弹性支撑架底部；所述传力柱底端与所述刚性支撑板顶部滚动接触；所述刚性支撑板  全部
背景技术：
用商品混凝土浇筑楼板、梁等水平构件时，传统工艺是将商品混凝土管直接放置 在绑扎好的钢筋骨架上，或者在钢筋骨架上用汽车轮胎、木枋等增大支承面积从而减少单 位面积的震动力。商品混凝土管在输送过程中会出现剧烈震动，往往使已绑扎好的钢筋骨 架成品松动、变形、移位，如果不及时处理，将对楼板造成开裂、露筋等质量问题。 因此如何提供一种减少商品混凝土输送过程中的震动力的装置是本领域技术人 员亟需解决的问题。
技术实现要素：

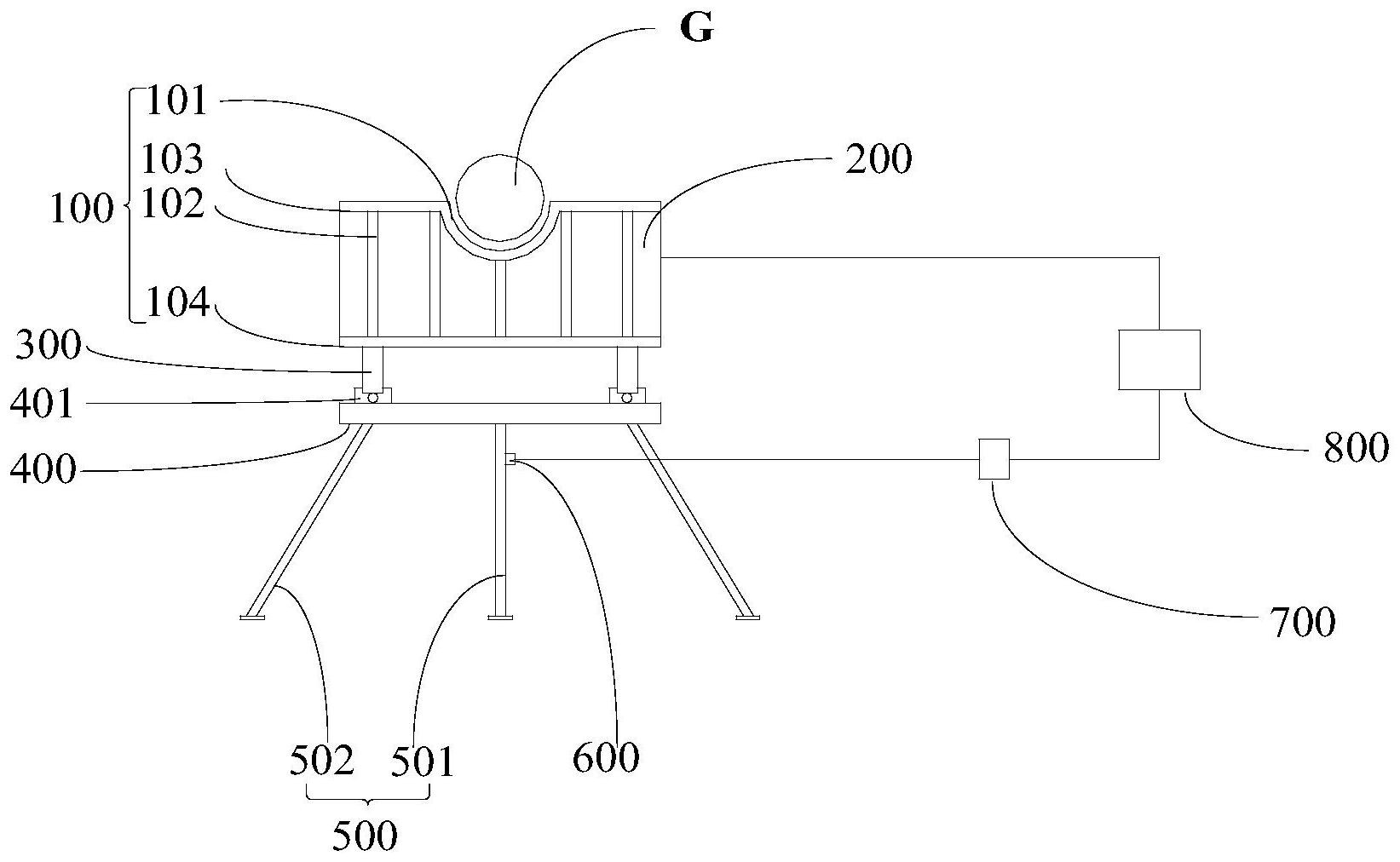

为此，本发明的一个目的在于提出一种用于混凝土浇捣的减震支撑架，囊体内部 压力根据震动力进行实时调整变化，以降低输送过程中震动力对混凝土管质量的影响。 本发明提供了一种用于混凝土浇捣的减震支撑架，包括： 弹性支撑架，弹性支撑架顶部限定出混凝土管的支撑槽； 囊体，弹性支撑架中填充有囊体，囊体上具有充放流体阀门； 传力柱，传力柱顶端固定于弹性支撑架底部； 刚性支撑板，传力柱底端与刚性支撑板顶部滚动接触； 支撑柱，刚性支撑板底部与支撑柱顶部连接； 应力计，支撑柱上部安装有用于检测其因上部震动力产生形变的应力计； 及控制器，控制器与应力计电性连接，且根据应力计实时反馈的测量数据，控制充 流泵为囊体内充流或泄流，调节囊体内的压力值，减小混凝土管受到的震动力。 经由上述的技术方案可知，与现有技术相比，本发明公开提供了一种用于混凝土 浇捣的减震支撑架，控制器根据应力计检测的形变数据转换成压力数据，并根据该数据控 制充流泵充流或泄流调整囊体内的压力值，使与混凝土管间接接触的囊体通过内部压力的 填充或衰减，降低混凝土管在输送中震动力对质量的影响。 其中，控制器为可编程的PLC控制元件，根据使用需要内部预设对应的程序。 进一步地，弹性支撑架包括多根弹簧支撑柱、上钢垫板及下钢垫板；每一根弹簧支 撑柱均竖直布置，其两端均分别与上钢垫板和下钢垫板固定，上钢垫板顶部限定有与混凝 土管直径相同的半圆支撑槽；囊体布置于多根弹簧支撑柱之间。囊体可以为多组相互连通 的囊腔，或一个独立的囊腔，囊体上对应弹簧支撑柱位置布置有穿孔。其中上钢垫板厚度为 8～10mm，宽度为250～350mm，长度为550～650mm，下钢垫板厚度为8～10mm，宽度为250～ 350mm，长度为550～650mm；弹簧支撑柱沿长度方向设置的间距为150～200mm，弹簧支撑柱 沿宽度方向设置的间距为100～150mm，钢垫板中心位置设置弹簧支撑柱。弹簧支撑柱与上 3 CN 111578034 A 说　明　书 2/5 页 钢垫板或者下钢垫板的联接方式采用高强胶水粘结。 进一步地，弹簧支撑柱包括橡胶圆环圈、弹簧及环氧树脂；弹簧沿竖直方向支撑于 中部，橡胶圆环圈套接于弹簧的外部，环氧树脂填充于橡胶圆环圈和弹簧之间。弹簧支撑柱 直径为60mm，当商品混凝土在输送过程中混凝土管震动较大时，弹簧支撑柱会发生弹性伸 缩，从而缓解混凝土管传递过来的震动力。 进一步地，刚性支撑板顶部对应传力柱数量布置对应数量的定位部件，定位部件 通过多个钢板焊接形成位于刚性支撑板顶部的定位槽，传力柱底部设置有与定位槽的滚动 接触的钢滚珠。定位槽深度为40～50mm，长度和宽度均为50～60mm，钢支撑板厚度为18～ 20mm，钢支撑板为正方形钢板，正方形钢板边长为500～700mm。当混凝土管输送过程中震动 剧烈时，钢滚珠会发生滚动，钢滚珠的滚动摩擦会有利于耗散混凝土管输送时产生的震动 能。 进一步地，支撑柱包括主支撑柱和辅助支撑柱，主支撑柱与刚性支撑板底部中间 位置铰接，辅助支撑柱与刚性支撑板底部边缘位置铰接；应力计固定于距离主支撑柱顶部 50-70mm处；辅助支撑柱包括多个，每一个辅助支撑柱与水平面形成的斜撑角度为60°-80°。 进一步地，主支撑柱包括多个螺纹连接的标准段组成。主支撑柱采用钢管，钢管的 直径为60～80mm，柱支撑柱标准段有3～4标准节，每标准节长度为300mm，标准段之间拆卸 式连接是为了更方便适应操作要求，当操作长度是标准节的整数倍时，通过拆卸标准节来 实施；当操作长度难以通过标准节组合时，通过调整标准节之间采用螺纹旋转进行调整操 作长度。 进一步地，辅助支撑柱包括多个螺纹连接的标准段组成。辅助支撑柱采用钢管，钢 管的直径为60～80mm，辅助支撑柱由3～4标准节，每标准节长度为400mm，标准节之间采用 螺纹连接，当操作长度是标准节的整数倍时，通过拆卸标准节来实施；当操作长度难以通过 标准节组合时，通过调整拆卸式支杆之间采用螺纹旋转进行调整操作长度。 进一步地，支撑柱底部粘结有橡胶垫。主支撑柱或辅助支撑柱下面设置橡胶垫，橡 胶垫厚度为10mm，长度和宽度均为100mm，主支撑柱或辅助支撑柱与橡胶垫之间通过高强胶 水粘结固定。橡胶垫可有效地缓冲和减小混凝土输送时产生的震动。 本发明还提供了一种用于混凝土浇捣输送中的减震方法，采用上述用于混凝土浇 捣输送中的减震支撑装置，控制器根据应力计检测的形变数据转换成压力数据，并根据该 数据控制充流泵充流或泄流调整囊体内的压力值；控制参数如下：当应力计数据小于15MPa 时，囊体压力采用0.8MPa，当应力计数据大于等于15MPa且小于20MPa时，囊体压力采用 1.2MPa，当应力计数据大于等于20MPa且小于25MPa时，囊体压力采用1.6MPa，当应力计数据 大于等于25MPa且小于30MPa时，囊体压力采用2MPa，当应力计数据大于等于30MPa时，囊体 压力采用2.4MPa。由此，控制器根据应力计检测的形变数据转换成压力数据，并根据该数据 控制充流泵充流或泄流调整囊体内的压力值，使与混凝土管间接接触的囊体通过内部压力 的填充或衰减，降低混凝土管在输送中震动力对质量的影响。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 4 CN 111578034 A 说　明　书 3/5 页 发明的实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 提供的附图获得其他的附图。 图1附图为本发明提供的一种用于混凝土浇捣的减震支撑架的结构示意图； 图2附图为本发明提供的一种用于混凝土浇捣的减震支撑架的弹簧支撑柱的内部 局部剖视图； 图3附图为本发明提供的一种用于混凝土浇捣的减震支撑架的弹簧支撑柱的横截 面结构示意图； 图4附图为本发明提供的一种用于混凝土浇捣的减震支撑架的囊体的俯视图； 图中：100-弹性支撑架，101-支撑槽，102-弹簧支撑柱，1021-橡胶圆环圈，1022-弹 簧，1023-环氧树脂，103-上钢垫板，104-下钢垫板，200-囊体，300-传力柱，400-刚性支撑 板，401-定位部件，500-支撑柱，501-主支撑柱，502-辅助支撑柱，600-应力计，700-控制器， 800-充流泵，G-混凝土管。
