技术摘要：
本发明公开了一种电动拨筋装置，包括外壳和枪头，所述外壳包括壳身和手柄，所述外壳设有有两片且其通过螺丝安装为一体；所述外壳内安装了主轴、驱动装置和主控电路板；所述壳身内开有一安装主轴的轴腔，所述主轴安装在轴腔内，所述枪头通过安装螺丝钉安装在主轴的一端  全部
背景技术：
拨筋，来源于古印度文明，又称为古印度土著拨筋，与中国中医针灸有异曲同工之 妙，是古印度人用以治病与疗伤的民间古法，所使用的工具被称为“拨筋棒”，采用一种独特 的刮拭方法，作用于人体特定的部位，能引起人体产生积极的身体反应，会使新陈代谢得到 提高，免疫力增强，从而激发身体天然的自愈潜能。拨筋，是一种绿色、健康、原生态的古方 疗法，在现代社会中广泛应用于各种现代文明病、养生疗养、美容美体、亚健康等。时至今 日，拨筋一般需要使用拨筋棒，或者直接使用手法拨筋，不管是使用拨筋棒或手法拨筋都需 要通过专业培训学习才能做到手法熟练、拨筋到位，另外使用拨筋棒或者手法拨筋往往力 度不够、效果不佳、效率低、服务人员容易累等问题。
技术实现要素：

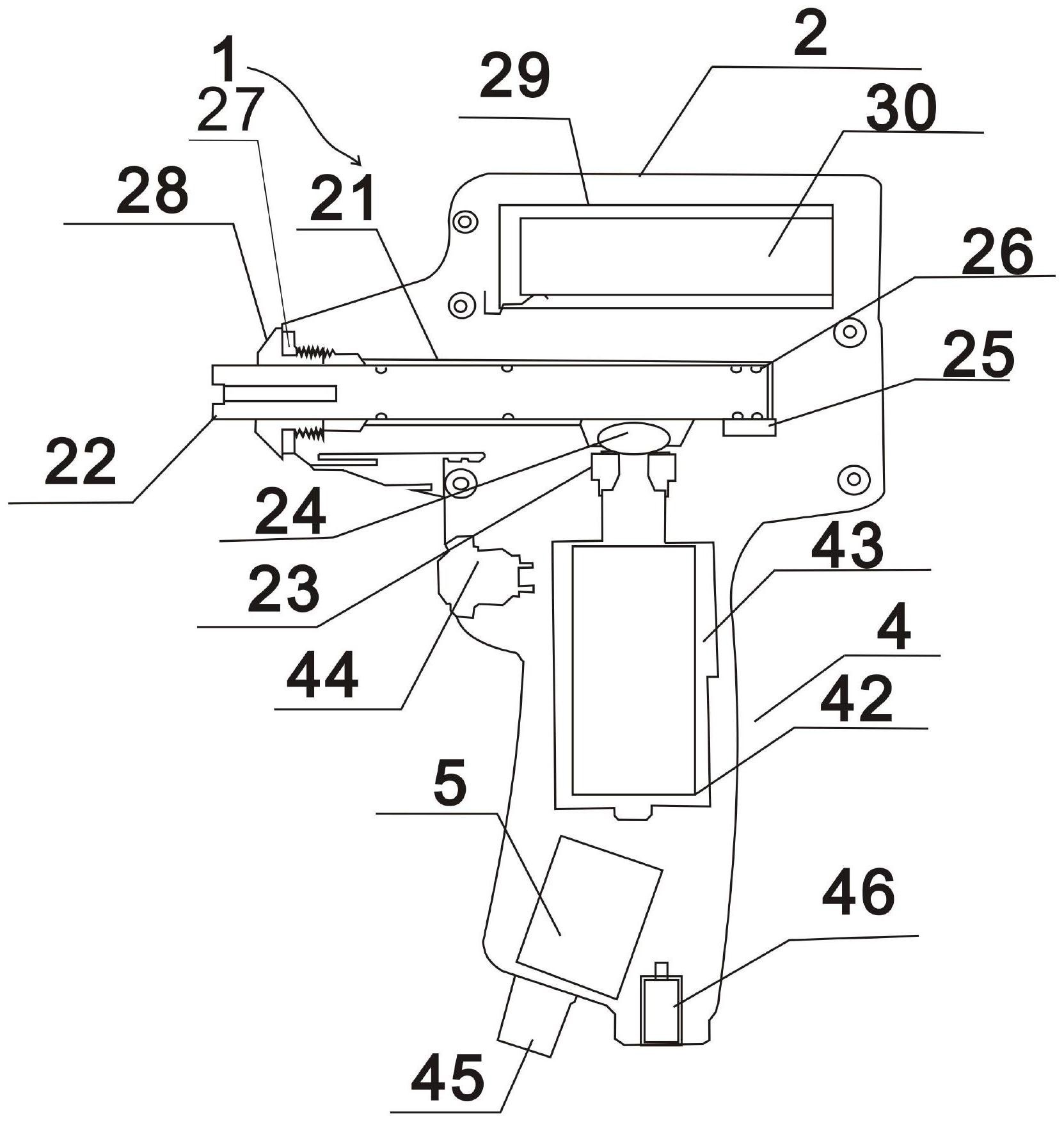

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种电动拨筋装置。 为了实现上述目的，本发明采用了如下技术方案： 一种电动拨筋装置，包括外壳和枪头，所述外壳包括壳身和手柄，所述外壳设有有 两片且其通过多个螺丝安装为一体；所述外壳内安装了主轴、驱动装置和主控电路板； 所述壳身内开有一安装主轴的轴腔，所述主轴安装在轴腔内，所述枪头通过安装 螺丝钉安装在主轴的一端，主轴的另一端安装有轴承，轴承与主轴之间安装有具有减震功 能的传动胶圈，在所述主轴中部位置安装并固定U形套件； 所述手柄内设有驱动腔，在驱动腔内安装有控制枪头运动的驱动装置，在所述驱 动装置周边安装了电机紧固定圈，所述驱动装置具有电机传动轴，所述电机传动轴与轴承 相轴装，通过电机传动轴安装的轴承的偏心运动带动主轴左右转动并使连接在主轴上的枪 头左右转动，所述手柄底部设置有控制枪头运动强度的调频开关和充电接口，通过调频开 关控制转动的速度和力度，所述手柄设置有启动开关，所述电量显示灯设置在外壳上； 所述壳身内装有可拆卸锂电池，在所述主控电路板安装在手柄位置，在所述主控 制电路板上设置有主控模块和调速模块，所述主控模块与调速模块电连接，所述调速模块 电连接调频开关，所述调频开关电连接启动开关，所述启动开关分别电连接电量指示灯和 锂电池，所述锂电池电连接充电接口，所述驱动装置与主控模块连接。 作为本发明进一步限制地，所述控制枪头运动的驱动装置为电机，所述驱动装置 与调频开关电连接，所述轴了在装在电机传动轴一端的偏心位置的轴承，所述轴承外圈设 置有传动胶圈。 作为本发明进一步限制地，当电机传动轴转动时，带动轴承和传动胶圈偏心转动 使主轴左右转动，并将扭力传到枪头使其左右转动。 3 CN 111588604 A 说　明　书 2/3 页 作为本发明进一步限制地，所述启动开关及电量显示灯位于手柄侧面。 作为本发明进一步限制地，所述枪头设置为拨筋直头或者拨筋U形头。 作为本发明进一步限制地，所述主轴一端装有轴承，所述轴承与主轴之间设置有 减震硅胶圈。 作为本发明进一步限制地，所述主控电路板上还设置有无线通信模块，所述无线 通信模块与远程App客户端无线通信，所述无线通信模块与主控模块电连接。 本发明所达到的有益效果是：采用枪形结构，只要将枪头对准人体需要拨筋的部 位，按下启动开关、旋转调频开关调节合适的力度和速度即可，操作简单轻松、深层拨筋、效 率高且治疗效果佳；本发明自带可拆卸高容量的锂电池，使用环境不受限制，枪头根据人体 结构设置，使用时方便调节，可以达到不同的使用效果。 附图说明 附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实 施例一起用于解释本发明，并不构成对本发明的限制。在附图中： 图1为本发明实施例一种电动拨筋装置内部结构图； 图2为一种电动拨筋装置内部电连接示意图； 图3为本发明拨筋U形头结构图； 图中：外壳1，壳身2，轴腔21，主轴22，轴承23，传动胶圈24，主轴承25，防滑硅胶圈 26，拨筋U形头27，枪头28，电池腔29，锂电池30，手柄4，驱动腔41，驱动装置42，电机紧固圈 43，启动开关44，调频开关45，充电接口46，主控电路板5，主控模块51，调速模块52，无线通 信模块53，电量指示灯54。
