插板电极式介电电泳选矿设备


技术摘要:
插板电极式介电电泳选矿设备,属于贵金属矿物的选矿技术领域,其选别过程是利用不同物质的介电常数不同,介电常数小于介电液介电常数的物质向电场弱的一边偏移,介电常数大于介电液介电常数的贵金属如金、铂等向电场强的一边偏移而被选别出来。
背景技术:
贵金属的主要生产过程是选矿,而使用物理选矿的方法从粉料中选别矿物主要是浮选 和重选。其中浮选工艺复杂,还要使用浮选药剂,消耗大量水资源;重选也要消耗大量水资 源。利用介电电泳效应选磨矿后的贵金属矿物是一种有待开发的技术,它不但适用于贵金 属矿物分选,也适用于许多其它物质的选别,前提是选择合适的介电液。利用介电电泳效应 选别贵金属矿物工艺流程短、耗能少、无污染、且选别效率高、回收率高。对比浮选、重选优 势明显。
技术实现要素:

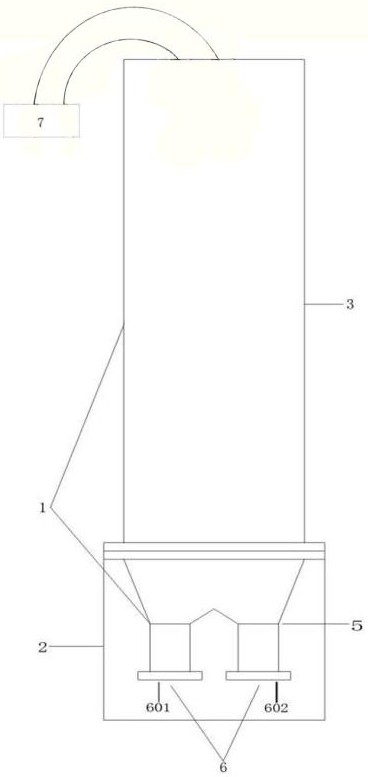

本发明的目的是提供一种选矿流程短、水资源消耗少、耗能低、无毒环保的插板电极式 介电电泳选矿设备。 本发明其特征在于,含有:分离塔1、塔架2、介电电泳分离室3、不均匀电场组合4、分流 室5、排矿口6、高频电源7,其中: 分离塔1,由正四棱柱型的介电电泳分离室3和分流室5两部分上下连接组成,用绝缘材 料制成。 塔架2,用角钢焊接成矩型框架塔架2,作为安装平台。分离塔1竖直安装在塔架2 上。 介电电泳分离室3,为正四棱柱型腔体,上下口开放,下口周边有法兰与分流室5平 口法兰相连接,介电电泳分离室3腔体内相对两内表面设有栅极板插板电极插槽301和平板 插板电极插槽302  ,间隔分布,另一相对两内表面没有。 不均匀电场组合4,由介电电泳分离室3内安装的栅极板插板电极组401和平板插板电 极组402共同构成。 栅极板插板电极组401由栅极板插板电极4011组成。栅极板插板电极4011用绝缘材料 制成,极板两个面内有平行且等距并且相连接的金属导线封闭在绝缘材料内,金属导线有 引出头。栅极板插板电极4011两边有与栅极板插板电极插槽301相配合的棱并插入栅极板 插板电极插槽301内。串接金属导线引出头并保持绝缘,组成栅极板插板电极组401。 平板插板电极组402由平板插板电极4021组成。平板插板电极4021用不锈钢平板 制成,有接线点,平板插板电极4021插入平板插板电极插槽302内,串接接线点组成平板插 板电极组402。 分流室5,为双正四棱台型腔体相连且平行构成。平口法兰与介电电泳分离室3下口法 兰相连接,分流室5腔体内与两个正四棱台型腔体相连接的交线平行的两内表面连有格栅, 格栅下有与格栅间隔相连的隔板使分流室5腔体内的矿浆分别流向两个正四棱台型腔体。 排矿口6,设在分流室5下,左正四棱台型腔体下是尾矿口601,右正四棱台型腔体下是 3 CN 111589588 A 说 明 书 2/2 页 精矿口602。 高频电源7,火线接栅极板插板电极组401,零线接平板插板电极组402。 附图说明 下面各附图的标志说明如下: 1.分离塔, 2.塔架, 3.介电电泳分离室:  301,栅极板插板电极插槽,302,平板插板电极插槽, 4.不均匀电场组合:401,栅极板插板电极组:4011,栅极板插板电极,402,平板插板电 极组:4021,平板插板电极, 5.分流室, 6.排矿口:601,尾矿口,602,精矿口, 7.高频电源。 图1为该插板电极式介电电泳选矿设备的主视示意图; 图2为该插板电极式介电电泳选矿设备介电电泳分离室装电极前的俯视示意图; 图3为该插板电极式介电电泳选矿设备介电电泳分离室装电极后的俯视示意图; 图4为该插板电极式介电电泳选矿设备栅极板插板电极的俯视示意图; 图5为该插板电极式介电电泳选矿设备平板插板电极的示意图。
