技术摘要：
本申请提供了一种离心风扇及终端，该离心风扇应用于终端中，在设置时该离心风扇包括一个壳体，该壳体用于容纳叶轮，该叶轮相对壳体转动，壳体内具有与叶轮配合的流道，流道包含有增压区，在增压区沿着叶轮转动的方向逐渐增加空气流的静压及流速。但是，由于在壳体上设  全部
背景技术：
笔记本电脑及平板等终端产品因为用户的轻薄需求，需要尺寸越趋轻薄，同时需 要良好的散热性能，从而具有较好的温度体验。也就是说，在风扇入系统噪声相同的情况 下，希望风扇风量更大。从而采用同样尺寸的风扇在噪声表现相同时，能够带走更多的热 量，从而提升系统的散热能力或允许采用更大的芯片功耗。但是传统的风扇由于送风量比 较小，无法满足笔记本电脑及平板等终端产品对散热的要求。
技术实现要素：

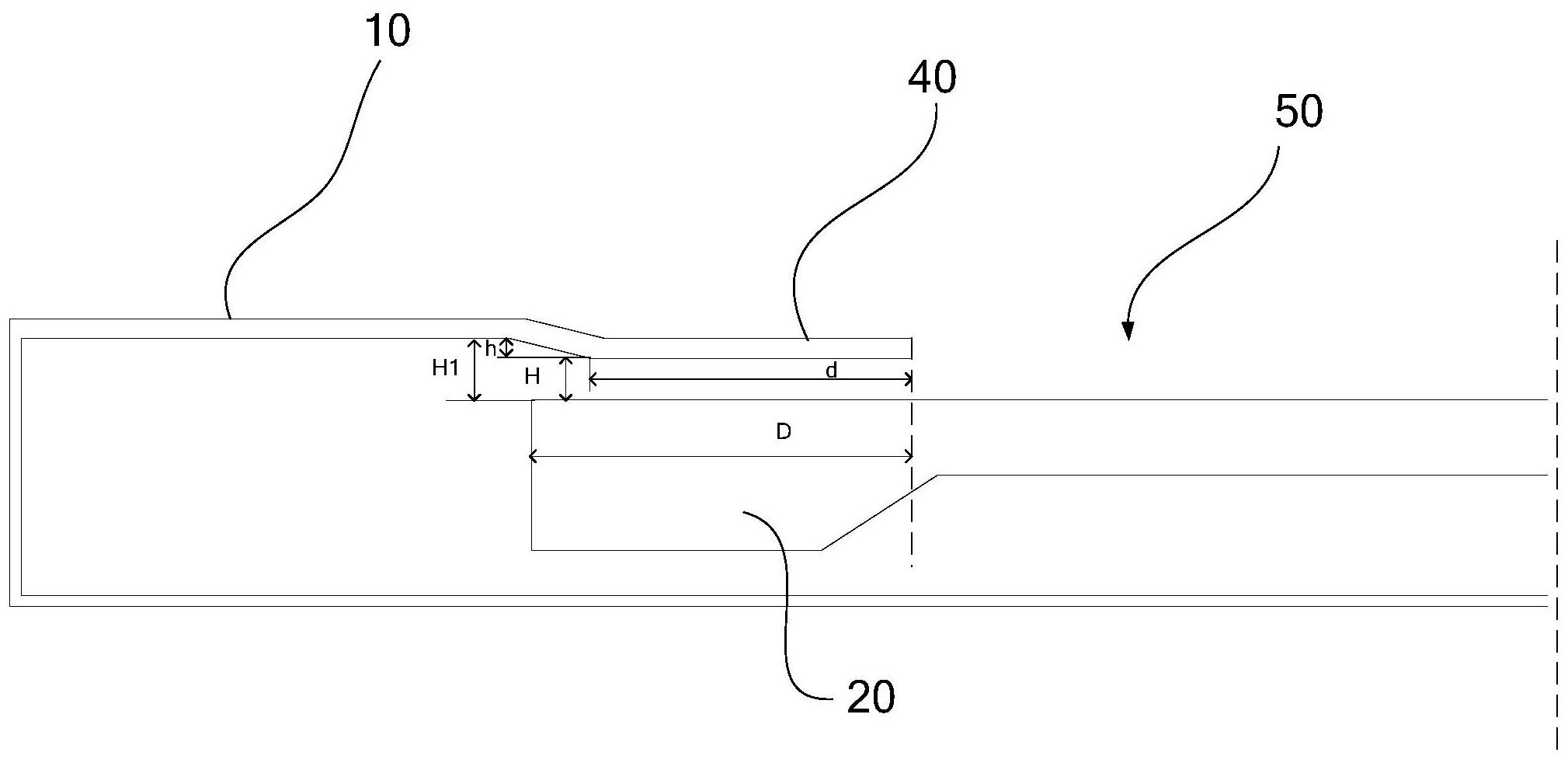

本申请提供了一种离心风扇及终端，用以提高风扇的风量。 第一方面，提供了一种离心风扇，该离心风扇应用于终端中，在设置时该离心风扇 包括一个壳体，该壳体用于容纳叶轮，在设置叶轮时，该叶轮与壳体转动连接，并且在壳体 内具有与叶轮配合的流道，该流道为壳体与叶轮之间的空间。并且对于离心风扇来说，其流 道包含有增压区，在增压区沿着叶轮转动的方向逐渐增加空气流的静压及流速，以通过增 加送风的压力来提高送风效果。但是，由于在壳体上设置有进风口，并且叶轮与进风口之间 具有一定的间隙，在空气流经增压区时，在进风口与叶轮之间的间隙中存在一定数量的泄 漏，该泄漏空气流与进风口吸入空气流混合，形成空气流损失，将降低风扇的整体风量，并 增加风扇的噪声。因此，在本申请提供的离心风扇中，所述壳体内还设置有阻挡所述增压区 中的空气从所述进风口泄漏的挡风环；且所述挡风环环绕部分所述进风口设置。以阻挡增 压区内的空气泄漏出去，将增压区和进风口空气进行良好的分离，从而增加了增压的效果， 并降低了进风空气流与蜗壳(壳体)中增压空气流的混合损失，提高了风扇的风量，并降低 风扇的噪声。 在具体设置挡风环时，该挡风环采用部分环绕进风口设置，在风扇的释放区无挡 风环设置，在这部分静压较低，吸入空气流相对较大，保持壳体与叶轮较大的间隙值，能降 低入流风阻，有利于更多空气流的顺利进入。该发明的部分环绕进风口的档流环，相对传统 设计，由增压区的较小间隙和释放区的较大间隙两部分组成，在增压区能有效的隔离入口 空气流和增压空气流，在释放区能够以较大间隙保证更多的气流吸入，这两部分的改进叠 加使得该设计具有相当好的改进效果。 在具体设置该挡风环时，该挡风环为C形的挡风环，且C形的挡风环的凹陷侧朝向 进风口，对入口空气流和风扇增压区空气流进行有效隔离，且挡风环的弧形仅环绕部分入 口，与增压区区域匹配，在释放区终止，保证释放区的壳体与叶轮之间保持较大的间隙，降 低释放区空气流的吸入阻力。 在具体设置挡风环时，所述挡风环设置在所述壳体内并朝向所述叶轮的一侧凸 起。从而降低叶轮到壳体的间距，进而减少漏风量。 3 CN 111594486 A 说　明　书 2/6 页 在具体设置该挡风环时，可以采用一个一体的结构形成挡风环，也可以采用多个 挡块间隔排列形成一个挡风环，无论采用哪种方式，均可以实现阻挡增压区的空气流泄漏 和混合的问题，并降低释放区的空气流吸入阻力。 在具体形成该挡风环时，可以采用挡风环与壳体一体结构或者分体结构。在采用 一体结构时，所述挡风环与所述壳体为一体结构。即在制作壳体时，直接在壳体上形成挡风 环。此时，所述挡风环为所述壳体环绕所述进风口且向所述壳体内部折弯的折弯结构。即通 过折弯形成向壳体内部凹陷的结构，从而阻挡增压区的空气的泄漏。在具体进行折弯时，可 以沿进风口的边沿进行折弯，也可以采用折弯的位置距离进风口一段距离。 在采用分体结构时，挡风环与壳体固定连接，具体的，可以通过焊接、粘接、或者螺 纹连接件进行连接，以与壳体之间相对固定。 对于风扇类具有旋转部件的设备，其叶轮在旋转中存在偏摆，叶轮与壳体之间必 须保留一定的间隙，间隙过小，会造成刮擦，间隙过大，会造成较大的泄漏，不能有效的增压 及对气流做功。该间隙相对旋转轴心，半径越大偏摆越大，离轴心半径较小区域间隙可以适 当降低，因此在沿平行于所述进风口的方向上，本申请实施例提供的挡风环到所述进风口 边沿的最大间距小于所述叶轮的扇叶到所述进风口的最大间距。从而可以避免增设的挡风 环影响到叶轮的摆动，并且挡风环布置在壳体的边沿处，叶轮与壳体的间隙仍可以保证常 规设计不变，充分利用了该偏摆内侧的余量，实现简单，效果较好，有利于大规模批量生产。 此外，对于挡风环的宽度，所述挡风环为等宽度或者宽度渐变的挡风环。即挡风环 可以采用等宽的挡风环、或者宽度逐渐增大、逐渐减小，或者宽窄交替的方式。 在离心风扇中具有蜗舌，在设置时，该蜗舌设置在壳体侧壁内。在设置挡风环时， 所述挡风环的一端位于所述蜗舌的圆心与所述叶轮的圆心的连线背离所述增压区的一侧。 避免增加的挡风环影响到进风的效果。 在具体设置该离心风扇时，所述壳体上设置有出风口，所述流道靠近所述出风口 的区域为释放区，所述释放区与所述增压区连通，空气流过增压区后流入到释放区，并从释 放区流出离心风扇。而所述挡风环的另一端位于所述释放区靠近所述增压区的一侧。以避 免增加的挡风环影响到出风效果。 为更进一步的提高出风的效果，在所述壳体上设置有与所述释放区对应的缺口。 从而增大释放区内的进气量，提高出风效果。 在设置挡风环时，所述挡风环靠近所述蜗舌的一端具有导向面。提高空气的流通 时的顺畅效果。 在具体设置进风口时，所述壳体包括相对设置的上盖板及下盖板，以及用于连接 所述上盖板及下盖板的侧壁；其中，所述上盖板、下盖板及侧壁围成容纳所述叶轮的腔体； 所述上盖板和/或所述下盖板上设置有所述进风口，所述挡风环固定设置在所述上盖板或/ 和所述下盖板。从而提高了整个叶轮的进风效果。 第二方面，提供了一种终端，该终端包括本体，设置在所述本体内的芯片，以及设 置在所述本体内且用于给所述芯片散热的上述任一项所述的离心风扇。通过设置的离心风 扇，提高了终端的进风效果。 4 CN 111594486 A 说　明　书 3/6 页 附图说明 图1为本申请实施例的提供的离心风扇的剖视图； 图2为本申请实施例的提供的离心风扇的结构示意图； 图3为本申请实施例的提供的离心风扇的挡风环的结构示意图； 图4为本申请实施例的提供的离心风扇的挡风环的结构示意图； 图5为本申请实施例的提供的离心风扇的另一种挡风环的结构示意图； 图6为本申请实施例的提供的离心风扇的流道划分示意图； 图7为本申请实施例的提供的离心风扇的缺口示意图。
