技术摘要：
一种食用菌培养料装袋装备，属于农业装备领域，该装备包括输料管、进料口、料仓、压料器、套袋器、袋料输送线、中控器；中控器是这个装备的控制系统，内置有整个装备的运行程序，通过数据线与各部件连接，控制各部件按照设定程序运转；进料口位于装备的顶端，料仓的上  全部
背景技术：
我国是食用菌生产大国，年产量居世界首位，是我国农业生产产值的重要部分，但 是食用菌生产的专业化和智能化程度还不很高，需要进一步提高。其食用菌培养料的装袋， 是食用菌生产中的重要环节，我国食用菌生产长期以来以人工装袋为主，随着不同类型的 装袋机械的推出，食用菌培养料装袋工作逐渐被机械取代，但是目前的装袋机械对袋料的 松弛度程度控制还处于一个不断完善的阶段，其袋料的松弛程度直接关系到食用菌的发菌 快慢、培养料的生物转化率、食用菌的产量、投入产出比等；大部分食用菌培养料的装袋机 械害停留在人工套袋的阶段，智能化套袋还没有得到真正的推广应用；袋料的装袋在一定 程度上还依靠绞龙实现，绞龙在施用过程中易磨损，造成部件更换频次较多，因此，研制一 种能够很好的控制食用菌培养料装袋后袋料松弛度、实现智能化套袋、采用新型技术替换 绞龙部件的装袋装备成为解决生产发展瓶颈的重要一环。
技术实现要素：

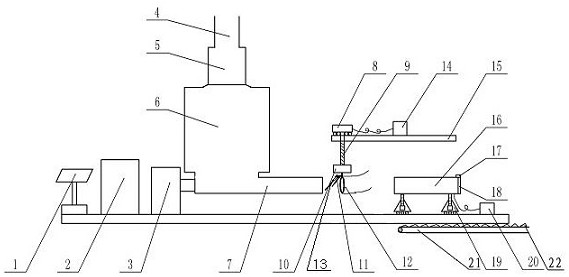

本发明的目的是提供一种食用菌培养料装袋装备，其特征在于，该装备包括输料 管、进料口、料仓、压料器、套袋器、袋料输送线、中控器；中控器是这个装备的控制系统，内 置有整个装备的运行程序，通过数据线与各部件连接，控制各部件按照设定程序运转；进料 口位于装备的顶端，料仓的上端位置，需要装袋的原料通过输料管，输送到进料口；料仓是 装袋原料的一个暂储装置，下端开口处接有压料器；套袋器位于压料器一侧，压缩好的原料 进入套袋器的套袋，形成菌包，进入袋料输送线，完成一个装袋过程。 本发明的目的是提供一种食用菌培养料装袋装备，其特征在于，该装备的进料口 由不锈钢板制作而成的正方体，其边长为35cm，上端中间位置接有直径20cm的输料管，四周 与上表面密闭，下表面敞口，为方帽式，四周四个边下边沿截面与料仓的上表面融合一起， 其料仓上表面开口大小与进料口面相同，料仓和进料口同为不锈钢板制作而成，其两者接 口处由氩弧焊焊接，里面有一个料面感应器，该料面感应器位于料仓的上表面，为一个氧气 浓度感应器，通过对氧气浓度数值感应，经中控器控制输料电机，达到料仓一直处于仓满的 水平。 本发明的目的是提供一种食用菌培养料装袋装备，其特征在于，该装备的料仓为 由不锈钢板制作而成的正方体，其边长为80cm，上接进料口，下接压料器，上表面有一个边 长为35cm的正方形开口，该开口与进料口连接，下表面有一个60*15cm的长方形开口，该开 口与压料器圆筒开口咬合，通过该开口，原料在重力的作用下进入压料器的圆筒。 本发明的目的是提供一种食用菌培养料装袋装备，其特征在于，该装备的压料器 由压料机、管套、压料机圆筒组成；压料机为气动液压机，在电机的带动下开展工作，对进入 压料机圆筒的原料进行挤压，达到食用菌栽培所需的适宜松弛程度；管套为由电机带动的 4 CN 111587739 A 说　明　书 2/4 页 能够滑动的圆柱体管套，其内直径15.1cm，外直径15.4cm，壁厚0.3cm，长度为60cm，内外壁 光滑，为不锈钢制作而成，能够套接在压料机圆筒上，期间空隙为1mm，该管套前端为敞口， 后端具有盖门，该盖门是在一个液压阀门作用下，实施关闭和打开工作，管套两端各有一个 三角形支架，该支架通过管套外端的轴承与三角架的两端连接，三脚架的底架为液压轴，受 中控器控制，液压轴底端有前行轮，前行轮在电机的作用下前行，其前行距离受中控器控 制；压料机圆筒外直径为15cm，内直径为14.7cm，管壁厚0.3cm，前端为不锈钢制作而成，后 端20cm长度金属材料、碳硅传感材料和数据线螯合在一起，外层金属材料，中间层数据线， 内层碳硅传感材料，该内层碳硅传感材料能够感应氧气的浓度，把感应的氧气浓度数据通 过中间层数据线传输给中控器，通过中控器控制管套套入压料机圆筒的距离，完成对食用 菌菌袋内培养料松弛度的精确控制。 本发明的目的是提供一种食用菌培养料装袋装备，其特征在于，该装备的套袋器 包括压力泵、气孔式吸盘夹、伸缩杆、吊架、割膜刀、热熔器；压力泵为气孔式吸盘夹提供吸 附或释放装料袋的动力，通过气管与气孔式吸盘夹连接；气孔式吸盘夹为一个由铁质夹控 制的带有无数小孔的橡胶吸盘，利用控制橡胶夹内外的铁质夹完成吸盘形状的改变，该铁 质夹利用两夹之间的一个小型液压系统完成该项工作；吊架的下端为一个能够伸缩的伸缩 杆，其伸缩杆上端吊在设备的固定杆上，有小型电机带动的滑轮，在固定杆上运行，伸缩杆 下端固定气孔式吸盘夹，能够配合气孔式吸盘夹完成套袋工作；割膜刀位于气孔式吸盘夹 的右前端，是实施割膜的一个工具；热熔器是把食用菌原料袋的两片膜熔为一体，成为一个 密封袋的一个装置，位于割膜刀的前端。 本发明的目的是提供一种食用菌培养料装袋装备，其特征在于，该装备的袋料输 送线为完成原料装袋后形成菌包的输送装置，该装置的输送带上带有橡胶挡板，挡板在输 送带上呈横排排列，之间间隔为15.5cm，能够刚好容纳一个立式菌包。 发明的目的是提供一种食用菌培养料装袋装备，其特征在于，原料由输料管经进 料口进入料仓，原料在重力的作用下，通过料仓和压料器开口进入压料机圆筒；套袋器压力 泵吸气，作用处于偏平状态的气孔式吸盘吸住料袋，气孔式吸盘的铁质夹的小型液压系统 的液压杆收缩，拉动橡胶夹呈圆形，橡胶夹吸附料袋随之成为圆形，伸缩杆下伸，给予提供 动力的小型电机启动，把料袋套于压料机圆筒的外壁上，料袋套在压料机圆筒上的长度为 4cm，控制吸附作用的压力泵放气，气孔式吸盘夹与料袋脱离，吊架在电机带动下顺着料袋 回滑，回行到52cm处，热熔器启动，对料袋热熔，热熔后，位于气孔式吸盘夹由前端的割膜刀 对料袋进行切割，其切割位置位于热熔痕的后端，气孔式吸盘夹的前端；套袋完成后，伸缩 杆收缩，套袋器在套袋器电机的作用下回到原来位置；压料器的管套在其电机的带动下滑 行到压料机圆筒位置，与圆筒套接在一起，其套接距离为10-25cm，随培养料松弛度调节套 接距离，其后盖门关闭，压料器的压料机推动活塞，把压料机圆筒内的原料压入料袋，管套 从压料机圆筒退出，支撑管套的前端三角架液压抽上升，后端三脚架液压轴下降，管套盖门 打开，装满培养料的菌袋从管套内倒出，进入袋料输送线，完成一个装袋过程。 本发明的目的是提供一种食用菌培养料装袋装备，其特征在于，该装备的中控器 为整个装备的控制系统，通过其内部控制程序，完成整个工作流程；中控系统内具有多种食 用菌袋内培养料松弛度最佳指标，能够通过压料机圆筒的传感数据，控制管套与压料机圆 筒的套接距离实现袋料松弛度的精确控制。 5 CN 111587739 A 说　明　书 3/4 页 附图说明 图1为一种食用菌培养料装袋装备结构示意图。 图1中，1-中控器，2-电源，3-压料机，4-输料管，5-进料口，6-料仓，7-压料机圆筒， 8-带滑轮的吊架，9-伸缩杆，10-压力泵，11-割膜刀，12-气孔式吸盘架，13-热熔器，14-套袋 器电机，15-固定杆，16-管套，17-液压阀门，18-盖门，19-带液压轴和滑轮的三角架，20-管 套电机，21-袋料输送线，22-橡胶挡板。
