技术摘要：
一种压敏胶生产用废胶回收装置，本发明涉及压敏胶带加工技术领域，前后两个水平导轨对称设置，且两者之间连接有连接板，水平驱动电机固定在连接板上，同一个水平导轨上滑动设置有滑块，每个滑块分别固定在左右两个“L”形支架的横板底部；刮胶盒内部前后分设为两个盛胶  全部
背景技术：
压敏胶带是一种特殊类型的胶带，其是将压敏胶涂于带状基材上制成。由压敏胶、 基材、底胶、背面处理剂等构成。压敏胶是压敏胶带最重要的组成部分。其作用是使胶带具 有对压力敏感粘附特性。用作基材的主要有织物、塑料薄膜、纸类等。底胶是增加压敏胶与 基材的粘结强度。使用时，轻轻加压使胶带与被粘物表面粘结。 压敏胶带在涂覆压敏胶时，多余的压敏胶会从基材两侧边流出。目前对于该流出 的压敏胶的回收仅仅是采用回收盒置于基材下方，由于压敏胶具有一定的黏性，其下落过 程中不容易全部掉落在回收盒中，在回收过程中，逐渐冷却后的压敏胶会挂在基材两侧边， 需要后期进行修剪处理，增加人力物力，亟待改进。
技术实现要素：

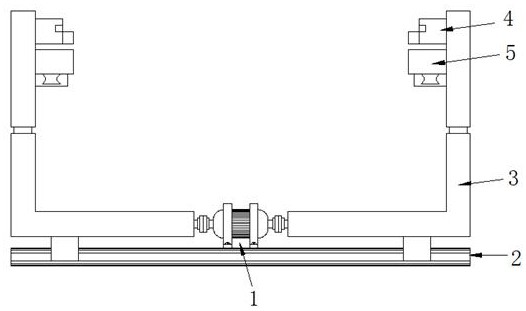

本发明的目的在于针对现有技术的缺陷和不足，提供一种设计合理的压敏胶生产 用废胶回收装置，其能够在涂覆压敏胶的过程中，即可实现对多余压敏胶的回收，避免了因 多余的压敏胶的风干而增加的后续修剪工序，提高加工效率。 为达到上述目的，本发明采用了下列技术方案：它包含水平驱动机构、水平导向机 构、“L”形支架、刮胶机构；水平驱动机构设置在水平导向机构上，水平驱动机构的输出端与 “L”形支架连接，“L”形支架的顶端连接有刮胶机构； 上述水平驱动机构由水平驱动电机、水平丝杆构成；水平驱动电机为双向驱动电机，其 两端的输出轴利用联轴器与水平丝杆连接，水平丝杆螺纹连接在开设于“L”形支架横板中 的横向螺纹孔中，水平驱动电机与外部电源电连接； 上述水平导向机构由水平导轨、滑块和连接板构成；前后两个水平导轨对称设置，且两 者之间连接有连接板，水平驱动电机固定在连接板上，同一个水平导轨上滑动设置有滑块， 每个滑块分别固定在左右两个“L”形支架的横板底部； 上述刮胶机构由刮胶盒和盛胶仓构成；刮胶盒内部前后分设为两个盛胶仓，位于前后 两个盛胶仓的一侧边刮胶盒的边缘内凹成型有凹槽，凹槽的底壁为开口式结构，所述的凹 槽的底壁外边缘上固定有导胶板。 进一步地，所述的“L”形支架由纵向固定板、纵向移动板、纵向驱动电机、纵向丝 杆、纵向导杆构成；纵向固定板固定在滑块上，纵向固定板的立板上端内嵌设有纵向驱动电 机，纵向驱动电机的输出轴利用联轴器与纵向丝杆连接，纵向丝杆螺纹连接在开设于纵向 移动板底部内的纵向螺纹孔中，位于同一个纵向丝杆前后两侧的纵向固定板的立板中均固 定有纵向导杆，纵向导杆的上端活动插设在开设于纵向移动板底部内的导孔内，纵向驱动 电机与外部电源电连接。 进一步地，所述的刮胶机构的下方设有接胶机构，且盛胶仓为上下贯通式结构，该 4 CN 111570181 A 说　明　书 2/4 页 接胶机构由接胶盒、插接块和底板构成，接胶盒的底部利用插接块可拆卸式连接在底板上， 底板固定在“L”形支架的立板内侧面上。 进一步地，所述的凹槽的底壁开口式结构中嵌设有过滤网。 进一步地，所述的凹槽的外侧壁边缘上固定有刮胶板。 进一步地，所述的刮胶盒的顶部盖设有顶盖。 进一步地，位于两个凹槽之间的刮胶盒的侧壁上利用轴承旋接有支撑辊。 本发明的工作原理：将整体安置在位于涂胶机构下方的基材下方位置处，启动水 平驱动电机，调节两侧的“L”形支架移动，直至安装在“L”形支架立板上的刮胶机构贴合于 基材的两侧边，即关闭水平驱动电机；此时涂胶机构中的涂胶辊接触到基材进行涂胶，基材 在收卷机构的牵引下，其两侧边贴合于刮胶机构中刮胶盒的侧壁移动，当基材上的压敏胶 在涂胶辊的滚动下向基材两侧边溢出时，溢出的压敏胶在凹槽的内侧垂直边的阻挡下进行 刮除，刮下来的压敏胶沿着该垂直边下落至导胶板，在导胶板的导向作用下，流入凹槽底壁 下部的盛胶仓内，即完成对基材两侧边溢出的压敏胶的刮除与回收。 采用上述结构后，本发明的有益效果是：本发明提供了一种压敏胶生产用废胶回 收装置，其能够在涂覆压敏胶的过程中，即可实现对多余压敏胶的回收，避免了因多余的压 敏胶的风干而增加的后续修剪工序，提高加工效率。 附图说明： 图1是本发明的结构示意图。 图2是图1的俯视图。 图3是图1的左视图。 图4是图2中A-A向剖视图。 图5是本发明中刮胶机构的结构分解图。 附图标记说明： 水平驱动机构1、水平驱动电机1-1、水平丝杆1-2、水平导向机构2、水平导轨2-1、滑块 2-2、连接板2-3、“L”形支架3、纵向固定板3-1、纵向移动板3-2、纵向驱动电机3-3、纵向丝杆 3-4、纵向导杆3-5、横向螺纹孔3-6、纵向螺纹孔3-7、刮胶机构4、刮胶盒4-1、支撑辊4-2、凹 槽4-3、盛胶仓4-4、刮胶板4-5、导胶板4-6、过滤网4-7、顶盖4-8、接胶机构5、接胶盒5-1、插 接块5-2、底板5-3。
