技术摘要：

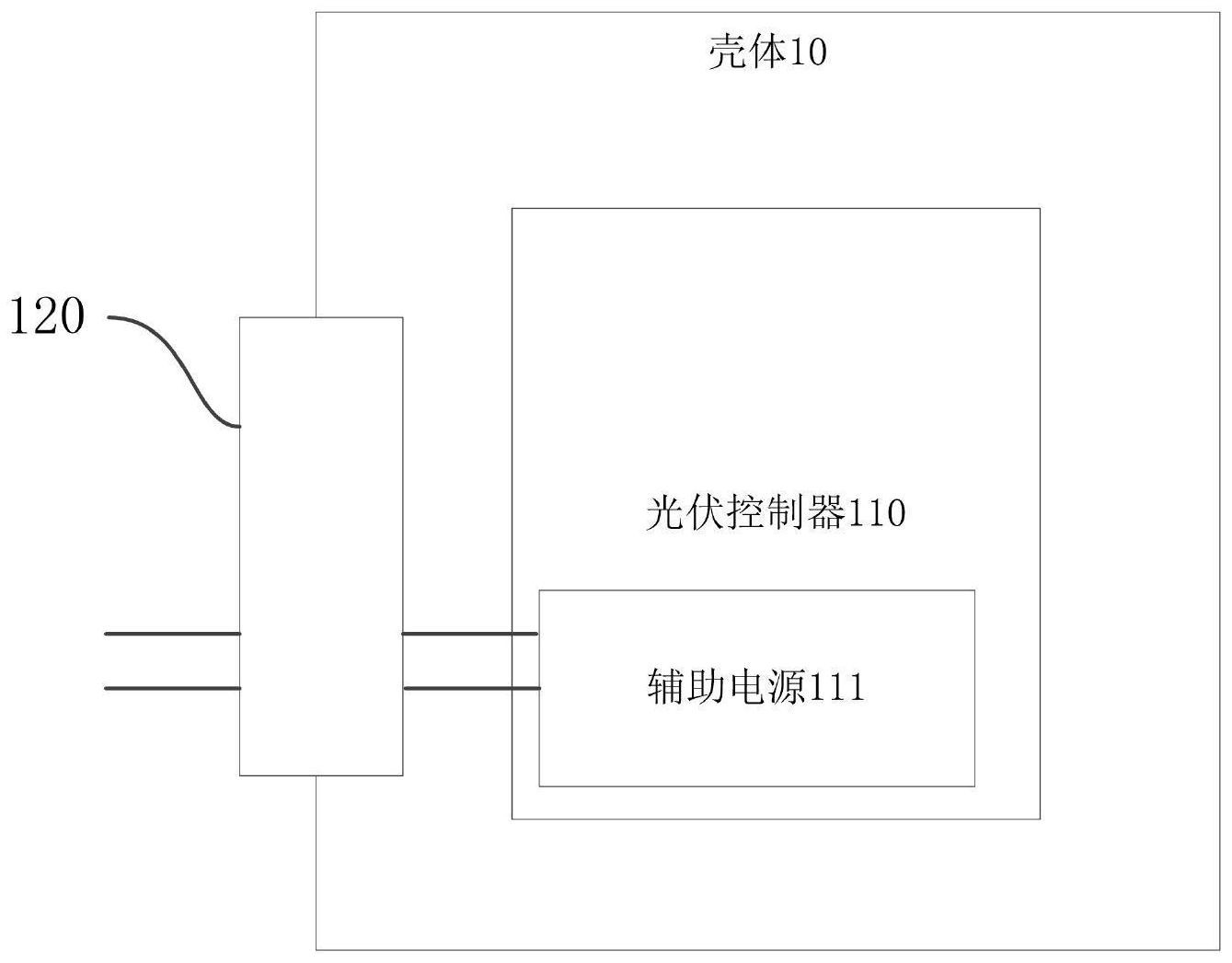

本发明涉及光伏设备领域，具体涉及一种光伏控制装置。所述光伏控制装置包括壳体，以及设置在壳体内的光伏控制器，以及设置在壳体上的太阳能电池板接口，所述光伏控制器内设有辅助电源，所述辅助电源的电源输入端与太阳能电池板接口的电源端子连接，所述光伏控制器在辅  全部
背景技术：
光伏(Photovoltaic)：是太阳能光伏发电系统(Solar  power  system)的简称，是 一种利用太阳电池半导体材料的光伏效应，将太阳光辐射能直接转换为电能的一种新型发 电系统。 然而，光伏储能产品，需要长途运输的需求，在长途运输时，需要让电器设备耗电 达到最小能耗；通常的做法是将内部电路休眠，休眠后进行运输，运输到客户端，再唤醒整 个电路。 现有休眠唤醒的方案包括：1、增加一个唤醒开关；2、使用外部遥控器进行唤醒。 但是，上述唤醒方式具有以下缺点：1、使用唤醒开关技术有可能存在开关损坏的 情况；2、使用唤醒开关技术存在运输途中误碰触导致设备启动的情况；3、使用唤醒开关技 术，需要增加开关成本以及安装开关的成本；4、外部遥控器唤醒技术方要在电路上额外配 置无线或红外遥控接收和发送电路，增加电路成本；5、外部遥控器唤醒技术需要给客户单 独配置一个遥控器，增加客户成本。
技术实现要素：
本发明要解决的技术问题在于，针对现有技术的上述缺陷，提供一种光伏控制装 置及系统，解决现有唤醒功能存在易损坏、易误操作、成本高等问题。 本发明解决其技术问题所采用的技术方案是：提供一种光伏控制装置，所述光伏 控制装置包括壳体，以及设置在壳体内的光伏控制器，以及设置在壳体上的太阳能电池板 接口，所述光伏控制器内设有辅助电源，所述辅助电源的电源输入端与太阳能电池板接口 的电源端子连接，所述光伏控制器在辅助电源接通电后开启，或在辅助电源断电后关闭。 其中，较佳方案是：所述辅助电源还包括两个短路输入端，所述太阳能电池板接口 包括分别与两个短路输入端连接的两个第一短路端子，两个所述短路输入端串联接入辅助 电源的通电回路中。 其中，较佳方案是：所述太阳能控制装置还包括控制开关和驱动电路，所述控制开 关设置在太阳能电池板接口的电源端子和辅助电源的电源输入端之间，所述驱动电路与控 制开关和太阳能电池板接口的电源端子和光伏控制器的使能端连接，所述太阳能电池板接 口电源端子的输入电能和光伏控制器使能端的控制信号均可驱动控制开关通路。 其中，较佳方案是：所述控制开关包括MOS管Q1，所述驱动电路包括三极管Q2，所述 MOS管Q1的源极与太阳能电池板接口的电源端子连接，其漏极与辅助电源的电源输入端连 接，其栅极与三极管Q2的集电极连接，所述三极管Q2的基极分别与太阳能电池板接口的电 源端子和光伏控制器的使能端连接，所述太阳能电池板接口电源端子的输入电能和光伏控 制器使能端的控制信号均可驱动MOS管Q1导通。 4 CN 111600372 A 说　明　书 2/5 页 其中，较佳方案是：所述光伏控制装置还包括与光伏控制器连接的蓄电池；以及， 所述光伏控制装置还包括设置在壳体上的负载接口，所述负载接口包括两个第二短路端 子，两个所述第二短路端子和两个第一短路端子串联至两个短路输入端中，或者，两个所述 第二短路端子和两个第一短路端子并联至两个短路输入端中。 其中，较佳方案是：所述光伏控制装置还包括与光伏控制器连接的蓄电池；以及， 所述光伏控制装置还包括设置在壳体上的负载接口，所述负载接口包括两个第二短路端 子，两个所述第二短路端子串联接入控制开关与辅助电源的电源输入端之间；或者，两个所 述第二短路端子串联接入控制开关与太阳能电池板接口的电源端子之间；或者，两个所述 第二短路端子并联接入控制开关的两端。 其中，较佳方案是：所述光伏控制装置还包括定时模块，所述光伏控制器在定时模 块的控制下产生控制信号，并通过光伏控制器的使能端发送。 其中，较佳方案是：所述太阳能电池板接口为防水母头。 其中，较佳方案是：所述太阳能电池板接口的电源端子与辅助电源的电源输入端 之间设有防反接二极管。 本发明解决其技术问题所采用的技术方案是：提供一种光伏控制系统，包括太阳 能控制装置和太阳能电池板，所述太阳能电池板的插口包括电源正极输出端、电源负极输 出端和两个第三短路端子，两个所述第三短路端子短路设置，且在太阳能电池板的插口插 入太阳能电池板接口时分别与对应的第一短路端子连接。 本发明解决其技术问题所采用的技术方案是：提供一种光伏控制系统，包括太阳 能控制装置和负载，所述负载的插口包括电源正极输入端、电源负极输入端和两个第四短 路端子，两个所述第四短路端子短路设置，且在负载的插口插入负载接口时分别与对应的 第二短路端子连接。 本发明的有益效果在于，与现有技术相比，本发明通过设计一种光伏控制装置及 系统，仅仅通过太阳能电池板接口和负载接口检测出是否有外部设备接入，即可实现光伏 控制器的休眠唤醒，不需要额外配置如遥控器等设备，降低客户成本，同时，也不需增加开 关，避免易损坏、易误操作、成本高等问题。 附图说明 下面将结合附图及实施例对本发明作进一步说明，附图中： 图1是本发明光伏控制装置的结构示意图； 图2是本发明基于太阳能电池板的光伏控制系统的结构示意图； 图3是本发明基于太阳能电池板和负载的光伏控制系统实施例一的结构示意图； 图4是本发明基于太阳能电池板和负载的光伏控制系统实施例二的结构示意图； 图5是图4的电路示意图。
