技术摘要：

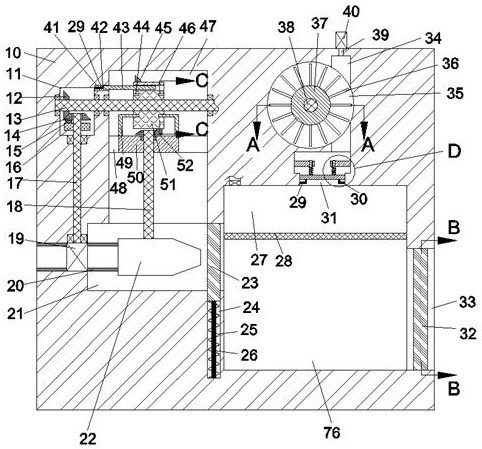

本发明公开了一种自动灭火的仓储室，包括墙体，所述墙体内设有储物腔，所述储物腔右侧内壁上左右贯通设有消防通道，所述储物腔左侧内壁上设有开口向右的喷头腔，所述喷头腔左侧内壁上固定设有灭火机构，所述储物腔内顶壁上设有储液腔，所述储液腔内顶壁上设有动力机构  全部
背景技术：
仓储是指通过仓库对物资及其相关设施设备进行物品的入库、储存、出库的活动， 它随着物资储存的产生而产生，又随着生产力的发展而发展，仓储是商品流通的重要环节 之一，也是物流活动的重要支柱，但大规模的物资储存也导致了各类安全隐患的产生，火灾 便是其中最为常见的安全隐患。
技术实现要素：
本发明要解决的技术问题是提供一种自动灭火的仓储室，实现了当仓库内火灾发 生时，自动伸出消防喷头对现场进行喷洒控制，改装置为纯机械动力，保证了火场因为火灾 原因导致电力无法使用使也能在第一时间对现场进行消防作业，控制火情不再蔓延。 本发明的一种自动灭火的仓储室，包括墙体，所述墙体内设有储物腔，所述储物腔 右侧内壁上左右贯通设有消防通道，所述储物腔左侧内壁上设有开口向右的喷头腔，所述 喷头腔左侧内壁上固定设有灭火机构，所述储物腔内顶壁上设有储液腔，所述储液腔内顶 壁上设有动力机构，所述储液腔内底壁上固定设有导热板，所述导热板内顶壁上贯通设有 位于所述动力机构左侧的与外界加注水设备相通的注水孔，所述注水孔内固定设有阀门； 所述喷头腔内顶壁上设有开口向下的第一传动腔，所述第一传动腔左右内壁上转动连 接有相两侧延伸的螺杆，所述螺杆上啮合有螺纹轴套，所述螺纹轴套内左右贯通设有限位 孔，所述螺纹轴套左右端面上设有左右对称且开口互相远离的滑轨，所述螺纹轴套上下端 面上固定设有左右相对的半截环形锥齿条，所述第一传动腔后侧内壁上设有开口向前的固 定块滑槽，所述固定块滑槽内滑动设有固定块，所述固定块顶部端面上固定设有左右对称 的L形连接杆，所述L形连接杆远离所述固定块一侧的端面伸入所述滑轨内且与之滑动配合 连接，所述固定块内转动连接有相上下两侧延伸的第一传动轴，所述第一传动轴位于所述 固定块上侧的端面上固定设有与所述半截环形锥齿条相啮合的第一锥齿轮，所述第一传动 腔左侧内壁上设有开口向右的限位杆滑槽，所述限位杆滑槽内滑动设有与贯穿所述限位孔 且与之滑动配合连接的限位杆，所述限位杆左侧端面上固定设有与所述限位杆滑槽左侧内 壁高度连接的限位杆弹簧，所述限位杆左侧端面上固定设有限位杆拉绳。 进一步地，所述灭火机构包括所述喷头腔左侧内壁上固定设有的消防阀门，所述 消防阀门左侧端面固定连接有外界消防管道，所述第一传动轴伸入所述喷头腔内的底部端 面上固定设有喷头，所述喷头左侧端面与所述消防阀门右侧端面之间通过消防管路相通配 合连接，所述第一传动腔左侧内壁上设有阀门传动腔，所述螺杆向左贯穿所述阀门传动腔 左右内壁且与之转动配合连接，所述螺杆位于所述阀门传动腔内的部分上固定设有第二锥 齿轮，所述阀门传动腔内底壁上转动连接有向下延伸的第二传动轴，所述第二传动轴上滑 动设有与所述第二锥齿轮相啮合的第三锥齿轮，所述第二传动轴上固定设有位于所述第三 4 CN 111569309 A 说　明　书 2/5 页 锥齿轮下侧的第一磁铁，所述第三锥齿轮底部端面上固定设有与所述第一磁铁吸附配合的 第二磁铁，所述第二传动轴向下延伸的部分贯穿所述消防阀门且与之动力配合连接，所述 喷头腔内底壁上设有开口向上的截断所述喷头腔的挡板滑槽，所述挡板滑槽内滑动设有挡 板，所述挡板底部端面上固定设有与所述挡板滑槽内底壁固定连接的挡板弹簧，所述挡板 底部端面上固定连接有挡板拉绳。 进一步的，所述动力机构包括所述储液腔内顶壁上设有的开口向下的压力腔，所 述压力腔内滑动设有压力板，所述压力板底部端面上固定连接有锁块拉绳以及所述限位杆 拉绳远离所述限位杆的另一端，所述压力腔左右内壁上固定设有左右对称的连接杆，所述 连接杆内上下贯通设有伸缩孔，所述伸缩孔内滑动设有底部端面与所述压力板顶部端面固 定连接的伸缩杆，所述压力板顶部端面上固定设有与所述连接杆固定连接的压力板弹簧， 所述压力腔内顶壁上设有开口向下的流体通孔，所述流体通孔内顶壁上贯通设有与外界相 通的压力通孔，所述墙体顶部端面上固定设有与所述压力通孔相通的鸣叫阀，所述流体通 孔左侧内壁上设有截断所述流体通孔的涡轮腔，所述涡轮腔前后内壁上转动连接有向前后 两侧延伸的第三传动轴，所述第三传动轴上固定设有转轮，所述转轮环形端面上固定设有 十六片转叶，所述涡轮腔前侧内壁上设有复位腔，所述第三传动轴伸入所述复位腔内的部 分上固定设有第三磁铁，所述第三传动轴伸入所述复位腔内的部分上滑动设有连接盘，所 述连接盘后侧端面上固定设有与所述第三磁铁相吸附的第四磁铁，所述连接盘前侧端面上 固定设有与所述复位腔前侧内壁固定连接的扭转弹簧，所述涡轮腔后侧内壁上设有第二传 动腔，所述第三传动轴伸入所述第二传动腔内的部分上滑动设有前后对称的缠绕轮，前侧 的所述缠绕轮上固定缠绕有所述挡板拉绳远离所述挡板的另一端，后侧的所述缠绕轮上固 定缠绕有安全门拉绳，所述第三传动轴伸入所述第二传动腔内的部分上固定设有位于两个 所述缠绕轮之间的第五磁铁以及位于后侧的所述缠绕轮后侧的第四锥齿轮，所述缠绕轮靠 近所述第五磁铁一侧的端面上固定设有与所述第五磁铁相吸附的第六磁铁，所述螺杆伸入 所述第二传动腔内的部分上固定设有与所述第四锥齿轮相啮合的第五锥齿轮。 进一步的，所述消防通道内滑动设有消防门，所述消防门上下端面上贯通有上下 对称且开口向前的锁块插口，所述消防门后侧端面上固定连接有所述安全门拉绳远离后侧 的所述缠绕轮的另一端，所述消防通道上下内壁上设有上下对称且开口方向朝向消防通道 中心的锁块滑槽，所述锁块滑槽内滑动设有锁块，所述锁块远离所述消防通道中心一侧的 端面上固定连接有所述锁块拉绳远离所述压力板的另一端，所述锁块远离所述消防通道中 心一侧的端面上固定设有与所述锁块滑槽内壁固定连接的锁块弹簧，所述锁块靠近所述消 防通道中心一侧的端面上设有开口朝向所述消防通道中心方向的锁块，所述消防门内设有 门锁机构，所述门锁机构上下端面上动力连接有与所述消防门滑动配合连接的且与是锁紧 卡块相配合的锁紧条。 本发明的有益效果  ：本发明实现了当仓库内火灾发生时，自动伸出消防喷头对现 场进行喷洒控制，改装置为纯机械动力，保证了火场因为火灾原因导致电力无法使用使也 能在第一时间对现场进行消防作业，控制火情不再蔓延。 附图说明 为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有 5 CN 111569309 A 说　明　书 3/5 页 技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明 的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。 图  1 是本发明实施例的结构示意图； 图  2 是本发明实施例图1中A-A处结构示意图； 图  3 是本发明实施例图1中B-B处结构示意图； 图  4 是本发明实施例图1中C-C处结构示意图； 图  5 是本发明实施例图1中D处放大性结构示意图。
