技术摘要：

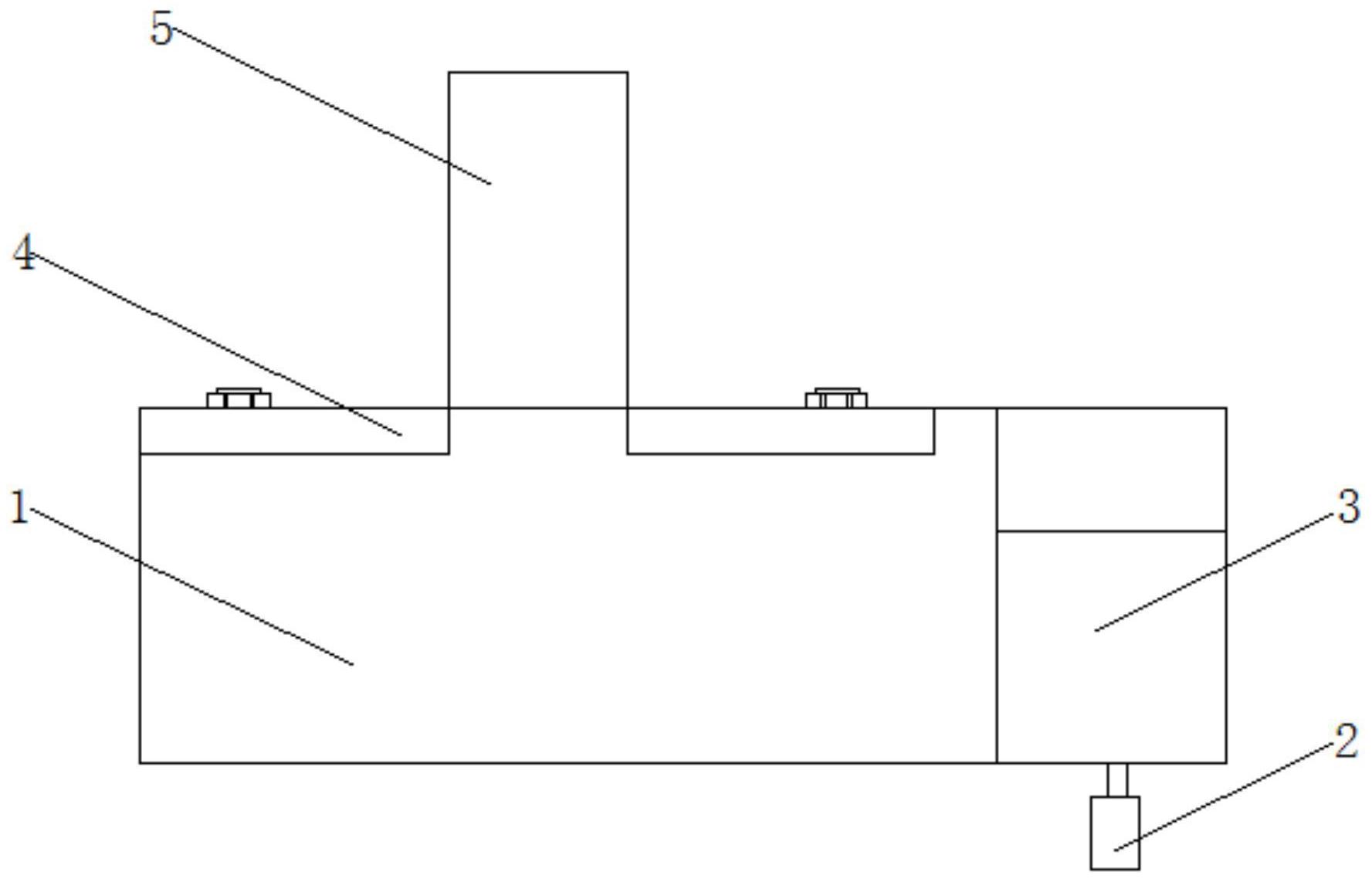

本发明涉及新材料生产辅助设备技术领域，且公开了一种新材料生产用分散机的料筒固定装置，包括金属外壳，金属外壳的内部活动连接有转动机构，金属外壳的表面固定连接有保护壳，金属外壳的内部活动连接有固定机构，固定机构的表面活动连接有料筒，转动机构，包括底座，  全部
背景技术：
新材料是指新近发展或正在发展的具有优异性能的结构材料和有特殊性质的功 能材料；结构材料主要是利用它们的强度、韧性、硬度、弹性等机械性能。如新型陶瓷材料， 非晶态合金等。功能材料主要是利用其所具有的电、光、声、磁、热等功能和物理效应。石墨 烯就是常见的一种新材料，分散机是一种用于制备石墨烯的生产设备。 但是现有的分散机在实际使用的过程中还是存在一些不足，比如很多料桶都是直 接放置在分散装置的下方，在分散装置高速旋转的过程中，料桶可能会发生偏移，甚至出现 分散装置与桶壁碰撞的现象，从而造成设备的损坏，降低其使用寿命，导致分散机的使用实 用性不强。
技术实现要素：
(一)解决的技术问题 针对现有技术的不足，本发明提供了一种新材料生产用分散机的料筒固定装置， 具备可固定料筒的优点，解决料筒易偏移的问题。 (二)技术方案 为实现上述可固定料筒的目的，本发明提供如下技术方案：一种新材料生产用分 散机的料筒固定装置，包括金属外壳，所述金属外壳的内部活动连接有转动机构，金属外壳 的表面固定连接有保护壳，金属外壳的内部活动连接有固定机构，固定机构的表面活动连 接有料筒； 所述转动机构，包括底座，底座的上方固定连接有支架，底座的表面固定连接有固 定栓，固定栓的内部卡接有踏板，踏板的左侧固定连接有卡环，卡环的内部套接有连接杆， 连接杆的上方固定连接有固定环，固定环的右侧活动连接有转轴，转轴的右侧卡接有定位 环，定位环的上方卡接有转动环，转动环的内部卡接有螺杆，螺杆一的表面卡接有固定柱， 螺杆一的顶部固定连接有齿轮一； 所述固定机构，包括固定台，固定台的内部活动连接有螺丝一，固定台的上方固定 连接有连接架，连接架的表面活动连接有螺杆二，螺杆二的右侧固定连接有齿轮二，螺杆二 的表面套接有移动环，移动环的表面固定连接有支撑台，支撑台的表面固定连接有固定板， 固定板的内部活动连接有螺丝二； 优选的，所述金属外壳的内部开设有与固定机构和料筒相适配的凹槽；保护壳的 内部开设有与转动机构相适配的凹槽，表面开设有与踏板相适配的开口。 优选的，所述底座为方形，内部开设有一个方形的开口；支架为L形，支架设置有四 根，四根支架相交于一处；固定栓为长方体，内部开设有与踏板相适配的通孔；踏板可分为 4 CN 111589366 A 说　明　书 2/4 页 上下两部分，上半部分为一根与底座平行的圆柱形的短杆，下半部分为倒T形，倒T型的下端 呈方形。 优选的，所述卡环为圆柱形，卡环的表面开设有与连接杆相适配的凹槽；固定环呈 U字形，U字形的表面开设有与定位环相适配的开口；转轴为柱形，转轴的两端皆呈U字形，U 字形的内壁开设有与定位环相适配的孔槽，转轴的中部卡接有一个方形块；定位环呈十字 型，定位环设置有两个，一个与固定环相连，一个与转轴相连。 优选的，所述转动环有可分为左右两部分，左半部分的外观为横放的T形，横放的T 形的左侧为圆柱体，右侧围长方体，圆柱体的内部开设有与螺杆一相适配的孔槽，右半部分 是一个圆柱体，圆柱体的底部开设有与定位环相适配的凹槽，圆柱体的表面开设有与左半 部分的长方体相适配的开口；固定柱为圆柱形，内部开设有与螺杆一相适配的通孔。 优选的，所述连接架的外观为T形，T形的底端与螺杆二固定连接，另一端与固定台 固定连接；螺杆二的中部开设有与连接架相适配的凹槽且中部无螺纹；移动环的内部开设 有与螺杆二相适配的螺纹。 优选的，所述固定板的一端开设有V型的凹槽，固定板设置有两个，二者对称分布； 齿轮一与齿轮二转动连接。 (三)有益效果 与现有技术相比，本发明提供了一种新材料生产用分散机的料筒固定装置，具备 以下有益效果： 1、该新材料生产用分散机的料筒固定装置，通过转动机构和固定机构内部结构的 相互配合，通过对踏板的使用，从而带动齿轮一的转动，从而进一步实现固定板对料筒的夹 持作用，保证料筒在分散机的工作过程中不会发生偏移，降低了料筒在偏移过程中会对分 散机内部造成的伤害，提高设备的使用寿命。 2、该新材料生产用分散机的料筒固定装置，通过固定板和螺杆二的相互配合，从 而保证了螺杆二进行转动的时候，会带动固定板的运动，从而对位于固定板内部的料筒进 行固定，保证料筒的稳定性，从而防止分散装置与筒壁之间发生碰撞，从而保护设备。 附图说明 图1为本发明总体结构示意图； 图2为本发明转动机构示意图； 图3为本发明固定机构示意图； 图4为本发明踏板相关结构俯视示意图； 图5为本发明结构固定板外观示意图； 图中：1、金属外壳；2、转动机构；3、保护壳；4、固定机构；5、料筒；21、底座；22、支 架；23、固定栓；24、踏板；25、卡环；26、连接杆；27、固定环；28、转轴；29、定位环；21、转动环； 211、螺杆一；212、固定柱；213、齿轮一；41、固定台；42、螺丝一；43、连接架；44、螺杆二；45、 齿轮二；46、移动环；47、支撑台；48、固定板；49、螺丝二；
