技术摘要：
本发明涉及一种大功率逆变器测试平台，包括三相交流电源、DC整流电源和至少一路测试通道，所述测试通道包括隔离变压器、电抗、第一电路开关、第二电路开关、滤波电容，所述第一电路开关与隔离变压器原边电路相连，隔离变压器的副边和电抗电路相连，所述滤波电容并联在  全部
背景技术：
随着新能源行业的不断发展，各种新型发电设备的研发如火如荼，而在新能源行 业中的逆变器也随着研发的投入，功率等级也在不断增大，小功率等级的只能适用于家庭 使用。 在大功率逆变器的研制过程中，技术含量较高，测试环境相对复杂。传统模式的测 试平台不再满足对这类逆变器进行复用的测试，或者传统模式的测试平台需要重新购置大 功率电机、大功率配套变压器，耗资巨大、无法满足生产研发要求，并且研发的机型存在多 样化，逆变器的输入直流电压相同，输出电压存在差异。 因此，基于这些问题，提供一种能节约资源，降低测试平台成本，对不同容量等级 的逆变器同时进行测试的大功率逆变器测试平台，具有重要的现实意义。
技术实现要素：

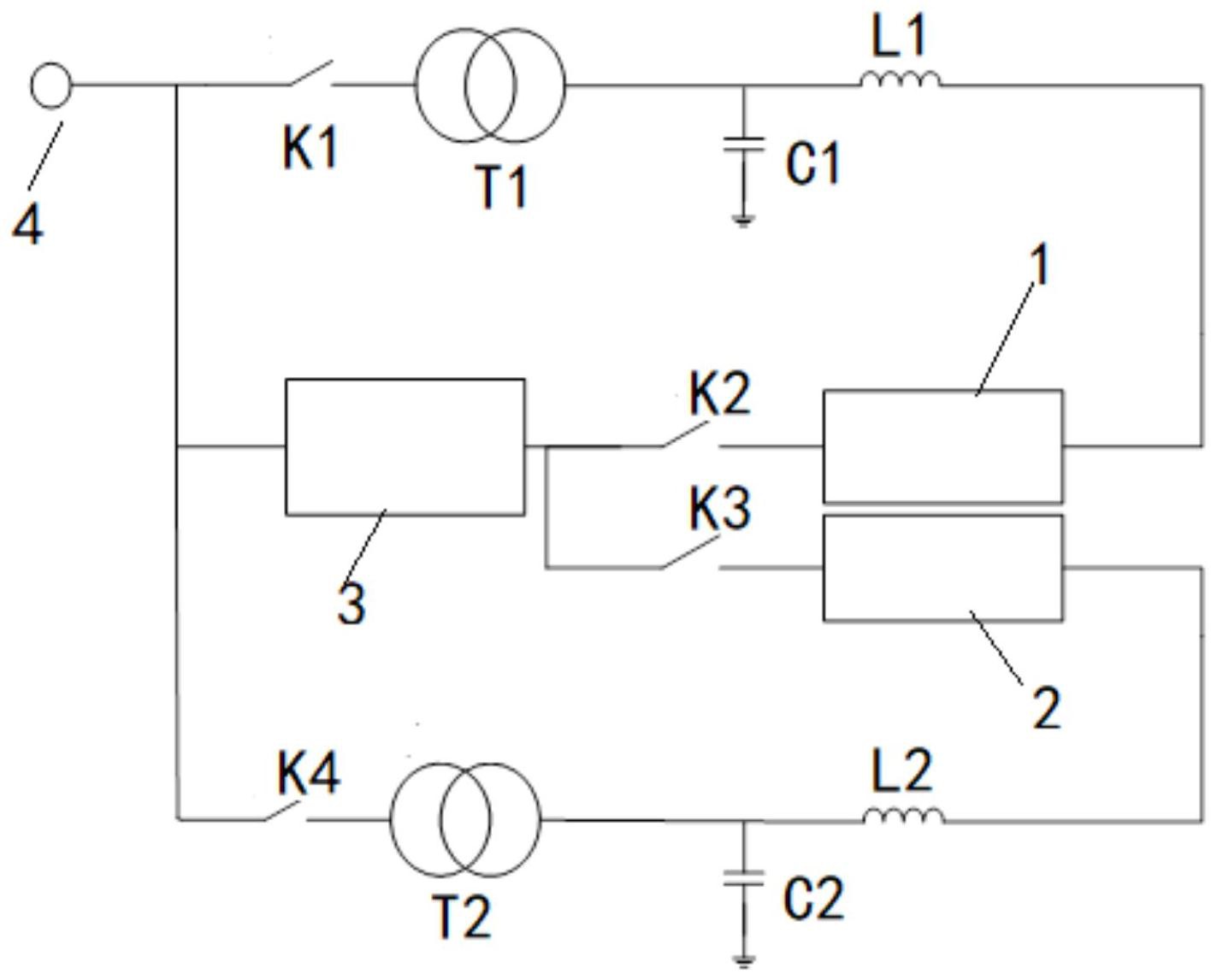

本发明的目的在于克服现有技术的不足，提供一种能节约资源，降低测试平台成 本，对不同容量等级的逆变器同时进行测试的大功率逆变器测试平台。 本发明解决其技术问题是采取以下技术方案实现的： 一种大功率逆变器测试平台，包括三相交流电源、DC整流电源和至少一路测试通 道，所述测试通道包括隔离变压器、电抗、第一电路开关、第二电路开关、滤波电容，所述第 一电路开关与隔离变压器原边电路相连，隔离变压器的副边和电抗电路相连，所述滤波电 容并联在隔离变压器与电抗之间，电抗的另一端和逆变器的交流输出端电路相连，逆变器 直流输入端与第二电路开关电路相连； 所述三相交流电源与所述测试通道的第一电路开关电路连接，所述测试通道的第 二电路开关另一端和DC整流电源的直流输出端电路相连，DC整流电源的输入端和三相交流 电源连接。 进一步的，所述三相交流电源为690V三相交流电源。 本发明的优点和积极效果是： 本发明资金耗费较低，用变压器等配套设备能搭建多个平台，能同时满足不同容 量和电压等级的逆变器测试，降低研发成本。 附图说明 以下将结合附图和实施例来对本发明的技术方案作进一步的详细描述，但是应当 知道，这些附图仅是为解释目的而设计的，因此不作为本发明范围的限定。此外，除非特别 指出，这些附图仅意在概念性地说明此处描述的结构构造，而不必要依比例进行绘制。 图1是本发明实施例提供的大功率逆变器测试平台的电路示意图； 3 CN 111579906 A 说　明　书 2/3 页 图2是本发明实施例利用大功率逆变器测试平台对逆变器进行测试的运行示意 图； 图3是本发明实施例利用大功率逆变器测试平台对逆变器进行测试的运行示意 图。
