技术摘要：
本发明公开了一种钻井时岩石碎块的提取装置，包括固定在钻井伸缩杆上的工作壳体，所述工作壳体内设有工作腔，所述工作腔内右侧内壁固设有固定块，所述固定块上端滑动连接有提取容器，所述工作腔内能容纳三个所述提取容器，且三个所述提取容器互相滑动连接，本发明采用  全部
背景技术：
在钻井时，常常需要将不同深度的岩石层的岩石碎片进行取样调查，从而最终确 定后续工作的最佳方案。但一般取样在钻井后进行取样，不能在钻井时就直接采样，这样会 导致不能及时采取符合要求深度的岩石碎块，无法制定最佳方案，本发明阐明的一种能解 决上述问题的装置。
技术实现要素：

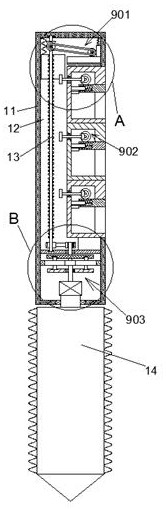

本发明的目的在于提供一种钻井时岩石碎块的提取装置，用于克服现有技术中的 上述缺陷。 根据本发明的一种钻井时岩石碎块的提取装置，包括固定在钻井伸缩杆上的工作 壳体，所述工作壳体内设有工作腔，所述工作腔内右侧内壁固设有固定块，所述固定块上端 滑动连接有提取容器，所述工作腔内能容纳三个所述提取容器，且三个所述提取容器互相 滑动连接，所述工作腔内设有固定组件，所述固定组件滑动连接于所述工作腔右侧内壁的 滑动块、固设于所述滑动块下端且下端带齿的水平块，所述提取容器内设有岩块提取组件， 所述岩块提取组件包括设于所述提取容器内的传动腔、固设于所述传动腔左侧内壁的水平 支架、设于所述传动腔内的滑动支架、设于所述滑动支架内且和所述水平支架滑动连接的 复位腔、固设于所述滑动支架下端的竖直块、设于所述提取容器内且位于所述传动腔下侧 的提取腔，所述工作壳体内还设有位于所述工作腔下侧的动力腔，所述动力腔内设有减速 组件。 可优选地，所述动力腔后侧内壁固设有电机，所述动力腔下侧内壁转动连接有向 下延伸至外界且和所述电机下端动力连接的第一传动轴，位于外界的所述第一传动轴上固 设有钻头。 其中，所述固定组件还包括连接于所述工作腔上侧内壁和所述滑动块之间的第一 弹簧，所述工作腔后侧内壁转动连接有位于所述滑动块左侧的第二传动轴，所述第二传动 轴上固设有和所述滑动块左端摩擦连接的摩擦轮，所述第二传动轴上固设有位于所述摩擦 轮前侧的第一带轮，所述工作腔前侧内壁转动连接有第三传动轴，所述第三传动轴上固设 有第二带轮，所述第二带轮和所述第一带轮之间连接有连接皮带，所述第三传动轴上固设 有位于所述第二带轮后侧的第一锥齿轮，所述工作腔上侧内壁转动连接有向下延伸至所述 工作腔下侧内壁的第四传动轴，所述第四传动轴上固设有和所述第一锥齿轮啮合连接的第 二锥齿轮。 其中，所述岩块提取组件还包括连接于所述水平支架和所述复位腔右侧内壁之间 的第二弹簧，所述提取腔左侧内壁固设有能和所述滑动支架左端抵接的限位块，所述传动 腔后侧内壁转动连接有位于所述滑动支架上侧的第五传动轴，所述第五传动轴上固设有和 4 CN 111550178 A 说　明　书 2/4 页 所述滑动支架上端带齿部分啮合连接的第一齿轮，所述第五传动轴上固设有位于所述第一 齿轮前侧的第三锥齿轮，所述传动腔左侧内壁转动连接有向左延伸至所述工作腔内的第六 传动轴，位于所述传动腔内的所述第六传动轴上固设有和所述第三锥齿轮啮合连接的第四 锥齿轮，位于所述工作腔内的所述第六传动轴上固设有第二齿轮，所述工作腔后侧内壁滑 动连接有和所述第四传动轴上带螺纹部分螺纹连接的带齿滑块，所述带齿滑块和所述工作 腔上侧内壁之间连接有第三弹簧，且所述带齿滑块前端带齿部分能和所述第二齿轮啮合连 接。 其中，所述减速组件包括动力连接于所述电机上端的第七传动轴，所述第七传动 轴上固设有第三齿轮，所述第七传动轴上转动连接有位于所述第三齿轮下侧的转动支架， 所述转动支架上互相呈一百二十度地转动连接有三个第八传动轴，所述第八传动轴上个固 设有和所述第三齿轮啮合连接的第四齿轮，且所述第四齿轮半径比所述第三齿轮大，所述 第四齿轮上端中心处固设有联动块，所述动力腔前后侧内壁固设有两个固定支架，前侧所 述固定支架上固设有固定齿环，且所述固定齿环和后侧所述固定支架固定连接，且所述固 定齿环内圈带齿部分和三个所述第四齿轮啮合连接，所述动力腔上侧内壁转动连接有向上 延伸至所述工作腔内的第九传动轴，位于所述动力腔内的所述第九传动轴上固设有转轮， 所述转轮下端设于和所述联动块滑动连接的联动腔，位于所述工作腔内的所述第九传动轴 上固设有只能进行单向传动的单向轴承，所述单向轴承外表面固设有第三带轮，所述第四 传动轴上固设有第四带轮，所述第四带轮和所述第三带轮之间连接有传动皮带。 本发明的有益效果是：本发明采用了能够上下滑动的带齿滑块，通过向下滑动的 带齿滑块的前端带齿部分和相应的第二齿轮啮合连接，从而实现在不同的高度实现将不同 的岩石碎片提取至相应的提取腔内；采用了减速组件，将钻头钻进的动力减速传递至第四 传动轴上，保障了带齿滑块向下移动的速度不会过快，从而能保障每次岩石碎块的提取时， 都间隔较长的距离，保障数据的准确性。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所 需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施 例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获 得其他的附图。 图1是本发明的一种钻井时岩石碎块的提取装置的整体结构示意图； 图2是图1的“A”的结构示意放大图； 图3是图1的“B”的结构示意放大图； 图4是图3的“C-C”方向的结构示意图。
