技术摘要：
本发明提供了一种模仁快速更换的模具，包括：模具本体，模具本体包括上夹模和下夹模，其特征在于，上夹模包括模仁以及限制模仁的第一限位件；下夹模包括顶针板以及设置在顶针板上的模仁更换组件；模仁设置在上夹模上，下夹模上凹陷有与模仁相适配的第一限位槽；第一限  全部
背景技术：
模具是指工业生产上用以注塑、吹塑、挤出、压铸或锻压成型、冶炼、冲压等方法得 到所需产品的各种模子和工具，模具是用来制作成型物品的工具，这种工具由各种零件构 成，不同的模具由不同的零件构成，其主要构成为上夹模和下夹模，主要通过所成型材料物 理状态的改变来实现物品外形的加工，胚料通过模具加工后，会成为有特定形状和尺寸的 制件的工具。 模具一般包括上夹模(以下称为上夹模)和下夹模(以下称为下夹模)两个部分，上 夹模或者下夹模上设置有模胚和模仁，用于与下夹模或者上夹模形成具有特定的轮廓或内 腔形状，下夹模和上夹模可分可合，分开时取出制件，合拢时使坯料注入模具型腔成形，从 而得到相应的成品，而加工其他形状产品时，需要将模具的模胚和模仁一起更换，一个模胚 只能适用一个模仁，导致制造的成本较大。
技术实现要素：

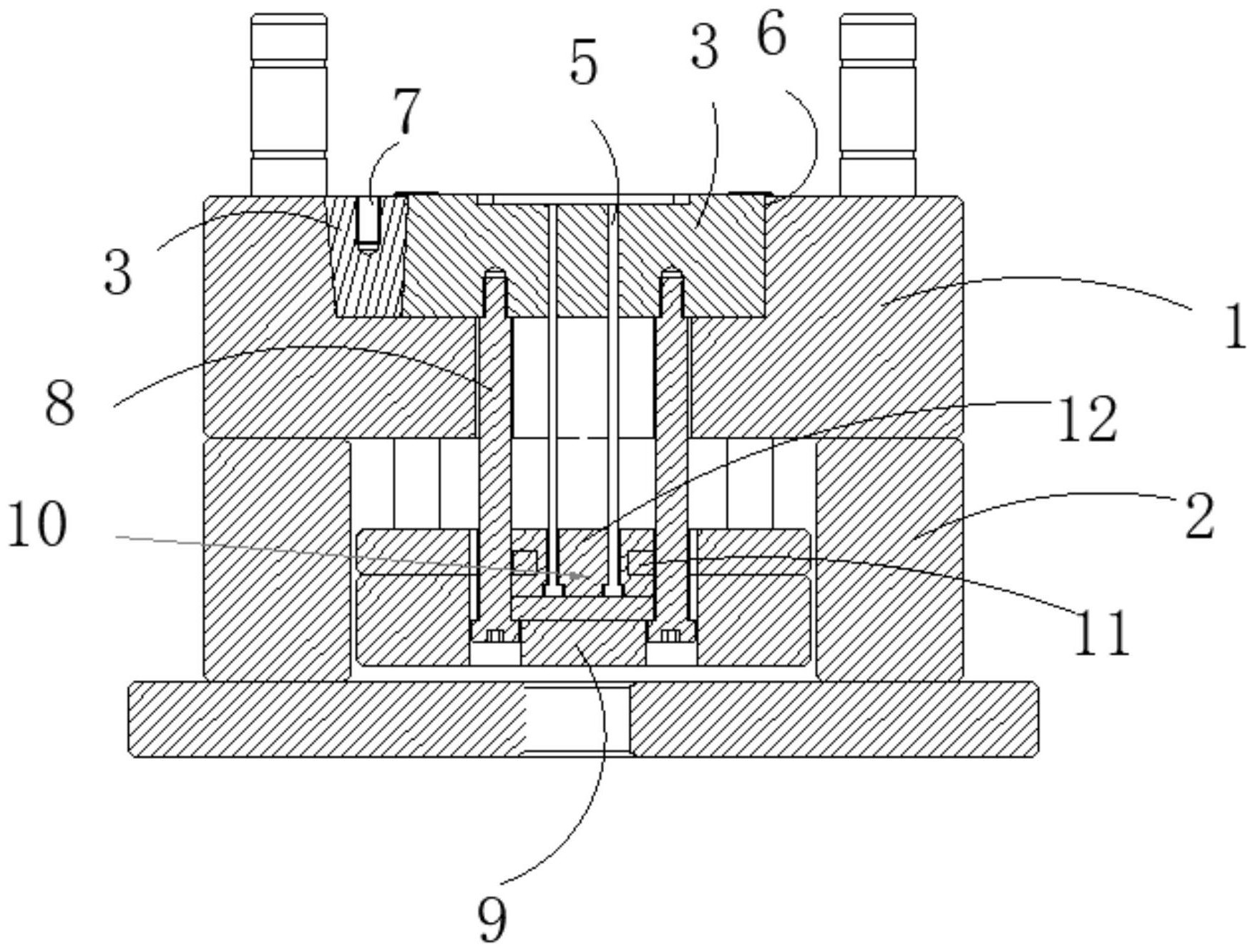

本发明目的在于提供一种模仁快速更换的模具。 本发明提供了一种模仁快速更换的模具，包括模具本体，所述模具本体包括上夹 模和下夹模，所述上夹模包括模仁以及限制所述模仁的第一限位件；所述下夹模包括顶针 板以及设置在所述顶针板上的模仁更换组件；所述模仁设置在上夹模的远离下夹模的一个 面上，所述下夹模上凹陷有与所述模仁相适配的第一限位槽；所述第一限位件用于将所述 模仁限制在所述第一限位槽内；所述模仁更换组件包括镶板、以及设置在所述镶板上的若 干顶针，当需要更换模仁时，若干所述顶针贯穿所述上夹模后伸入所述第一限位槽内，用于 顶起所述模仁使所述模仁离开所述第一限位槽，所述镶板上还设置有第二限位件，所述第 二限位件与所述镶板可拆卸连接，用于限制所述镶板的位移；所述顶针板上靠近所述镶板 的一面上固定有导向件，所述导向件贯穿所述镶板且沿着所述模仁被顶开的方向延伸。 优选地，所述第一限位件包括挤紧块，所述挤紧块的侧面设置成斜面，且所述挤紧 块的面积较大的的端面上设置设置有螺丝钉，当所述螺丝钉朝着面积较小的端面运动时， 所述挤紧块的侧面顶紧所述模仁。 优选地，所述导向件的一端延长至所述上夹模内，用于限制所述上夹模和所述下 夹模之间的相对位移。 优选地，所述导向件，用于支撑所述上夹模。 优选地，所述模仁垂直地面的投影面为多边形。 优选地，所述第二限位件为销轴，所述销轴与所述镶板滑动连接。 优选地，所述第二限位件为销轴，所述销轴的端部设置有第三限位件，用于限制所 述销轴与所述镶板发生相对位移。 3 CN 111590829 A 说　明　书 2/4 页 与现有技术相比，本发明具有如下有益效果：通过所述模仁设置在上夹模的远离 下夹模的一个面上，所述下夹模上凹陷了一个与所述模仁相适配的第一限位槽，使得所述 第一限位件用于将所述模仁限制在所述第一限位槽内，使得模仁可以通过第一限位件将模 仁设置在上夹模的模胚上，对模仁进行了限位；所述模仁更换组件包括镶板、以及设置在所 述镶板上的若干顶针，当需要更换模仁时，通过若干所述顶针贯穿所述上夹模后伸入所述 第一限位槽内，利用顶针顶起所述模仁，将所述模仁顶开直至离开所述第一限位槽，然后在 第一限位槽内更换另一模仁，再利用第一限位件限制更换后的模仁，使得更换后的模仁与 第一限位槽抵接；与所述镶板可拆卸连接的第二限位件，能够起到限制镶板的位移，从而限 制若干顶针位移的作用；通过上述的设置，当需要将更换模仁时，取掉第一限位件，让第一 限位不在限制模仁在第一限位槽内的位置，再将第二限位件从镶板上取下，使得第二限位 件不再限制镶板的位移，之后驱动镶板，使得镶板朝向顶开旧模仁的方向运动，使得镶板上 的顶针也随着镶板朝着顶开旧模仁的方向运动，顶针运动后伸入第一限位槽内，此时的顶 针将模仁顶开，然后将旧模仁从第一限位槽内取下，再将新的模仁放入第一限位槽内，再用 第一限位件将新的模仁限制在第一限位槽内，然后再用第二限位件限制镶板的位移，此时， 新的模仁已经更换完毕，无需将模胚和模仁一同拆卸下来在进行更换新的模胚和模仁，解 决了加工其他形状产品时，需要将模具的模胚和模仁一起更换，一个模胚只能适用一个模 仁，导致制造成本较大的技术问题。 附图说明 图1为本发明的模仁快速更换的模具的结构示意图； 图2为本发明的模仁快速更换的模具用于展示剖面线AA的结构示意图； 图3为图2中A-A剖面方向的剖视图； 图4为本发明的模仁快速更换的模具中用于示意第一模仁形状的示意图； 图5为本发明的模仁快速更换的模具中用于示意第二模仁形状的示意图； 图6为本发明的模仁快速更换的模具中用于示意第三模仁形状的示意图。 其中，附图标记为： 1、上夹模；2、下夹模；3、挤紧块；4、模仁；5、顶针；6、第一限位槽；7、螺丝钉；8、导向 件；9、顶针板；10、模仁更换组件；11、销轴；12、镶板。
