技术摘要：
本发明公开了一种电路保护设备中的压线端子，用于固定接入电路保护设备中的导线，包括具有接线口的固定结构，所述固定结构内设有用于压紧插入接线口内导线的压线组件；所述压线组件的操作端与接线口设置在同一端面上；通过控制操作端致使压线组件以垂直于导线插入方向  全部
背景技术：
断路器是指能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关 合、承载和开断异常回路条件下的电流的开关装置。断路器按其使用范围分为高压断路器 与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。断路器可用来 分配电能，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故 障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断 故障电流后一般不需要变更零部件，只用在排除故障状态后将其重新复位即可继续使用。 为了降低塑壳断路器成本，简化设计、工艺及装配流程，现有塑壳断路器接线端子 结构较为简单，其结构设计和通电电流规格基本无关，都是同一结构类型，多为直接将导线 插入在带有螺栓的接线柱内，然后螺栓拧动致使导线被贴合在接线端表面。这样的结构虽 然实现简单，但会产生如下问题：由于现有微型断路器需要将导线的接入/接出口设置在外 部端面上，现有的接线端子结构无法直接适用，导致现有的插拔式微型断路器只能将接线 口设置在底部并插入。
技术实现要素：

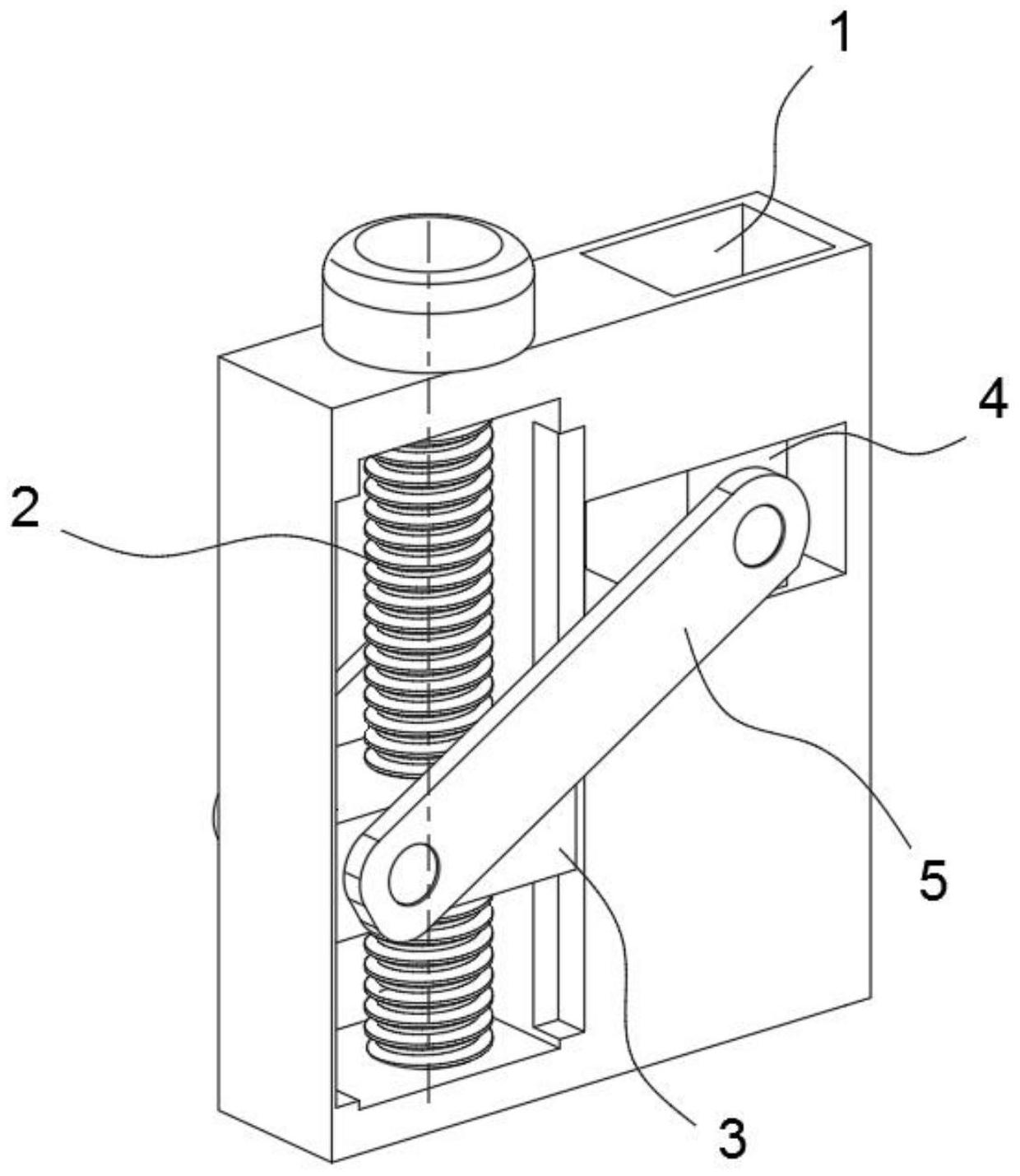

为了解决现有技术存在的问题，本发明提供一种电路保护设备中的压线端子，通 过特殊的动作结构能够使操作端与接线口处在同一操作端面上，从而适应现有的仅具有一 侧控制端面的微型断路器。 本发明所采用的技术方案为： 一种电路保护设备中的压线端子，用于固定接入电路保护设备中的导线， 包括具有接线口的固定结构，所述固定结构内设有用于压紧插入接线口内导线的 压线组件； 所述压线组件的操作端与接线口设置在同一端面上； 通过控制操作端致使压线组件以垂直于导线插入方向运动挤压导线贴合在接线 口内壁上实现固定。 进一步的，所述压线组件内设有单向传动机构，通过控制操作端使单向传动机构 动作，致使压线组件进行不可逆动作并在控制端失去外部驱动力时导线持续保持压紧状 态。 所谓的单向传动，是指驱动力仅能从该依次传动连接的压线组件的一端进行驱 动，而无法从另一端反向驱动整个压线组件。由于压线组件主要起到压紧插入插线口的导 线效果，普通方案中可以通过增大活动阻尼或设置限位结构的方式来限制被压紧后的导线 松脱的情况发生。但通过采用单向传动机构，则能够具有较好的稳定性，保持足够的压紧 力。 3 CN 111584313 A 说　明　书 2/8 页 进一步的，所述压线组件内设有力放大组件，通过将操作端输入的驱动力放大并 输出挤压导线的力。 所谓的力放大组件，则是通过降低输出端驱动力的做功速度来提高力，既在输入 功率不变的情况下通过降低v来实现F的放大。由于具有力放大组件，且是从操作端开始正 向放大，则操作端的动作阻力同样也被放大，而导线或其他结构给予压线组件活动端的反 作用力无法克服放大后的动作阻力，使得压线组件无法反向动作，从而在压紧导线的时候 同时具有较好的稳定性。 进一步的，所述压线组件内设有具有力放大和单向传动功能的一体式机构，通过 控制操作端产生动作并向导线输出放大后的挤压力，且在控制端失去外部驱动力时导线持 续保持压紧状态。 进一步的，所述压线组件包括与操作端形成一体式结构的传动件和用于挤压导线 的压线件，所述传动件与压线件直接传动连接； 所述传动件即为具有力放大和单向传动功能的一体式机构。 进一步的，所述压线组件包括与操作端形成一体式结构的传动件和用于挤压导线 的压线件，还包括设置在传动件与压线件之间用于传动的至少一个连接件； 所述传动件即为具有力放大和单向传动功能的一体式机构。 进一步的，所述传动件为与固定结构转动连接的螺杆，所述连接件是套接在螺杆 上的滑块，通过转动螺杆使得滑块在固定结构的限制下沿螺杆轴线做往复直线运动； 通过滑块推动压线件动作。 进一步的，所述压线件为可在固定结构内进行垂直于导线插入方向的直线上往复 运动的压紧块； 所述连接件还包括同时与所述压紧块和滑块铰接的铰接件； 在滑块动作时通过铰接件推动压紧块移动。 进一步的，所述固定结构为断路器的壳体，并在壳体内设有供压紧块滑动的滑轨； 壳体内还设有用于容纳螺杆的空间，并在该空间内设有限制滑块沿螺杆轴线移动 的限位槽。 进一步的，所述压线件为设置在固定结构中并具有可受压弹性形变的压簧片； 所述滑块动作时与压簧片一侧接触并推动压簧片产生可逆形变致使接线口内的 导线被压紧。 本发明的有益效果为： 本发明克服了现有接线端子压线效果不佳，容易造成电流发热使可靠性降低；同 时现有接线端子为独立的结构，且接线口与操作端设置在断路器相邻两个端面上，无法适 应与现有具有较高集成度的微型断路器中，而本发明提供的压线机构能够实现操作端与接 线口设置在同一端面便于安装和控制，同时还能够对插入接线口内的导线进行侧向稳定挤 压。 附图说明 图1是本发明中实施例4的整体压线端子的拆分剖切结构的侧视图； 图2是本发明中实施例4的整体压线端子的拆分剖切结构的轴侧示意图； 4 CN 111584313 A 说　明　书 3/8 页 图3是本发明中实施例4的整体压线端子的拆分剖切结构的俯视图； 图4是本发明中实施例4的螺杆、滑块、铰接件和压紧块的装配结构示意图； 图5是本发明中实施例4的螺杆、滑块、铰接件和压紧块的另一个角度的装配结构 示意图； 图6是本发明实施例5中的整体压线端子的拆分剖切结构的轴侧示意图； 图7是本发明实施例5中的整体压线端子的拆分剖切结构的另一个角度轴侧示意 图； 图8是本发明适配的微型断路器结构，图中的A区域是指本发明的压线端子的设置 区域。 图中：1-接线口，2-螺杆，3-滑块，4-压紧块，5-铰接件，6-滑轨，7-压簧片。
