技术摘要：
本发明涉及具有空气净化功能的百叶窗技术领域，更具体的说是一种具有空气净化功能的百叶窗，本装置正常工作状态时，两个连动滑杆均位于装置的中部，各百叶板的角度可以利用驱动结构根据需求进行随意调节，使用过程中，各电荷板通电使其带负电荷，进而使通过的空气中的  全部
背景技术：
例如公开号为CN110424878A的一种具有空气净化功能的百叶窗，包括方形的框 体，框体内壁等距设置有多个可转动的页板，每个页板的上端均固定有一个撑板，每个所述 页板的下侧均开设有一个积灰腔，所述积灰腔的侧壁开设有一个横孔，每个所述撑板上均 固定有多个吸附针，所述框体的侧部开设有一个调整腔，所述调整腔内设置有控制吸附针 带电的触发装置。优点在于：本发明中的带电板带负电荷，滑块与带电板相抵即会使得滑块 上的电子重新分布，进而使吸附针的枕头处带负电可吸引周围的灰尘，当外界的灰尘随着 空气从百叶窗中流通时，即会在静电引力的作用下被吸附针捕捉，从而减少外界灰尘进入 室内，实现使室内空气更加清新的效果。该装置利用吸附针对空气中的灰尘进行吸附，通过 断电使灰尘自行由吸附针上脱落，这显然不易达到的，因为当灰尘积累到一定程度后，不会 立即脱落而是粘附在吸附针上，清理起来十分困难，而且被灰尘粘附的吸附针将大大降低 吸附针通电后吸附灰尘的效果。
技术实现要素：

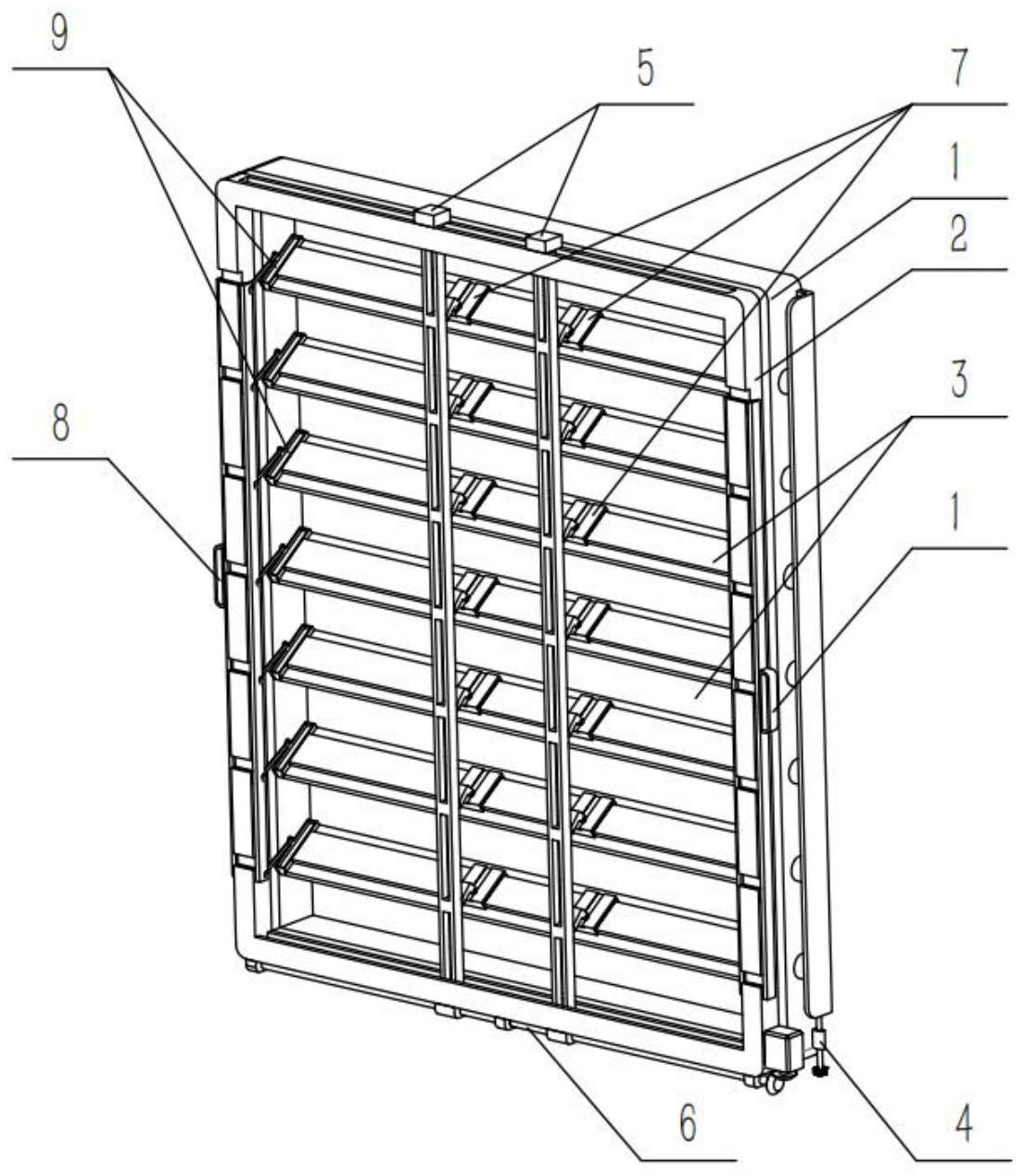

本发明的目的是提供一种具有空气净化功能的百叶窗，可以对吸附灰尘的板面进 行清扫，并进行集中收集，清理彻底，不影响装置发挥正常的灰尘吸附效果。 本发明的目的通过以下技术方案来实现： 一种具有空气净化功能的百叶窗，包括百叶框架、百叶板和百叶驱动结构，所述百 叶板设置有多个，多个百叶板均匀转动连接在所述百叶框架内，所述驱动结构设置在所述 百叶框架的一侧，且与多个百叶板的侧端传动连接，该具有空气净化功能的百叶窗话包括 辅助框架、连动滑杆、传动机构、擦板框机构、侧辅助板、储尘槽和连板，所述辅助框架固定 连接在所述百叶框架的前侧，所述连动滑杆设置有两个，两个连动滑杆对称滑动连接在所 述辅助框架内，所述传动机构包括传动部分和驱动部分，所述传动部分转动连接在所述辅 助框架的下部，所述驱动部分设置于所述辅助框架的侧面，所述驱动部分与所述传动部分 传动连接，两个连动滑杆的下端与所述传动部分的传动连接，每个百叶板上均滑动连接有 两个擦板框机构，上述两个擦板框机构分别与两个连动滑杆铰接，所述侧辅助板设置有两 个，两个侧辅助板分别嵌合滑动连接在所述辅助框架的两侧，每个百叶板的两端均设置有 储尘槽，所述储尘槽通过连板与所述侧辅助板铰接。 作为本技术方案的进一步优化，本发明一种具有空气净化功能的百叶窗，所述百 叶框架的两侧均等距设置有多个百叶转孔，所述百叶板的两侧分别转动连接在对称的两个 百叶转孔内，其四角均设置有安装孔，所述辅助框架的后部四角均设置有配合杆，四个配合 杆分别配合在四个安装孔内，所述百叶框架的侧壁固定连接有直角滑框，且该侧下端设置 4 CN 111577091 A 说　明　书 2/6 页 有螺纹传动块，所述驱动结构的上部滑动连接在所述直角滑框内，其下端通过螺纹传动连 接在所述螺纹传动块内，其上部与各百叶板的一端传动连接。 作为本技术方案的进一步优化，本发明一种具有空气净化功能的百叶窗，所述辅 助框架的后部设置有贴合层，所述贴合层后部的四角均设置有配合杆，辅助框架的上下两 端均设置有滑道，所述连动滑杆的上下两端分别滑动连接在两个滑道内，所述辅助框架的 两侧均等距设置有多个滑入框孔，相应的每个辅助框架的位置均设置有滑入槽，所述辅助 框架的下端均匀固定连接有多个转块，所述传动机构的传动部分转动连接在三个转块内， 所述侧辅助板滑动连接在相应的同侧的滑入槽内。 作为本技术方案的进一步优化，本发明一种具有空气净化功能的百叶窗，所述百 叶板上设置有电荷板，其两端均设置有短转杆，一侧短转杆上固定连接有齿轮，百叶板的左 右两端的前后两侧均设置有配合槽，所述储尘槽的滑动连接在同侧的两个配合槽内，所述 驱动结构的上端为一尺板，所述尺板与等多个齿轮啮合传动连接，所述电荷板通过导线与 电源相连，所述擦板框机构滑动连接在相应的电荷板上。 作为本技术方案的进一步优化，本发明一种具有空气净化功能的百叶窗，所述驱 动结构包括尺板、螺杆和转钮，所述螺杆的上端转动连接有尺板，其下端固定连接有转钮， 所述尺板滑动连接在所述直角滑框内，所述螺杆通过螺纹配合连接在所述螺纹传动块内。 作为本技术方案的进一步优化，本发明一种具有空气净化功能的百叶窗，所述连 动滑杆的后侧均匀设置有多个铰接端，各擦板框机构的前端分别与对应的铰接端铰接，所 述传动机构的下端设置有螺纹孔，所述传动机构的传动部分的左右两侧分别与相应的螺纹 孔通过螺纹配合连接，连动滑杆上均匀设置有多个通风孔。 作为本技术方案的进一步优化，本发明一种具有空气净化功能的百叶窗，所述传 动机构包括转轴、侧螺杆Ⅰ、侧螺杆Ⅱ、锥齿轮Ⅰ、电机和锥齿轮Ⅱ，所述转轴、侧螺杆Ⅰ、侧螺 杆Ⅱ和锥齿轮Ⅰ构成传动部分，所述电机和锥齿轮Ⅱ构成驱动部分，所述转轴的左右两端分 别固定连接有侧螺杆Ⅰ和侧螺杆Ⅱ，所述侧螺杆Ⅱ上固定连接有锥齿轮Ⅰ，所述转轴转动连 接在中部的转块内，侧螺杆Ⅰ和侧螺杆Ⅱ的外端分别转动连接在外侧的两个转块内，所述电 机固定连接在所述百叶框架上，其输出轴上固定连接有锥齿轮Ⅱ，所述锥齿轮Ⅰ与所述锥齿 轮Ⅱ啮合传动连接。 作为本技术方案的进一步优化，本发明一种具有空气净化功能的百叶窗，所述擦 板框机构包括滑框、滑槽、刷层、铰接滑块和连接铰接折板，所述滑框滑动连接在相应的电 荷板上，所述滑槽设置在所述滑框的上部，所述刷层设置于所述滑框的下表面并与电荷板 相接触，所述铰接滑块滑动连接在所述滑槽内，所述连接铰接折板的一侧与所述铰接滑块 铰接，其另一侧与相应的铰接端铰接。 作为本技术方案的进一步优化，本发明一种具有空气净化功能的百叶窗，所述侧 辅助板上均匀设置有多个滑入板，所述滑入板滑动连接在相应的滑入槽内，侧辅助板的内 侧对应各滑入板设置有多个铰接部Ⅰ，所述储尘槽的下部对称设置有嵌块，其外侧设置有铰 接部Ⅱ，所述连板的一端铰接在所述铰接部Ⅱ上，另一端铰接在对应的铰接部Ⅰ上，所述嵌 块滑动连接在相应的配合槽内。 作为本技术方案的进一步优化，本发明一种具有空气净化功能的百叶窗，所述侧 螺杆Ⅰ和侧螺杆Ⅱ的螺纹方向相反，两个螺纹孔的螺纹分别与两个侧螺杆Ⅰ和侧螺杆Ⅱ的螺 5 CN 111577091 A 说　明　书 3/6 页 纹相对应配合。 本发明一种具有空气净化功能的百叶窗的有益效果为： 本装置正常工作状态时，两个连动滑杆均位于装置的中部，各百叶板的角度可以 利用驱动结构根据需求进行随意调节，使用过程中，各电荷板通电使其带负电荷，进而使通 过的空气中的灰尘吸附在电荷板上，当灰尘积累一定程度后，可将电荷板断电，并启动传动 机构，进行带动两个连动滑杆分别向两侧移动，进而利用擦板框机构将电荷板上的灰尘推 向两侧的储尘槽内，拉出侧辅助板即可将各储尘槽取下，以便于处理灰尘。 附图说明 下面结合附图和具体实施方法对本发明做进一步详细的说明。 图1是本发明一种具有空气净化功能的百叶窗的整体结构示意图； 图2是本发明的侧辅助板、储尘槽和连板的结构示意图； 图3是本发明的百叶框架的结构示意图； 图4是本发明的百叶框架局部的结构示意图； 图5是本发明的辅助框架的结构示意图； 图6是本发明的辅助框架局部的结构示意图； 图7是本发明的辅助框架局部的结构示意图； 图8是本发明的百叶板的结构示意图； 图9是本发明的驱动结构的结构示意图； 图10是本发明的连动滑杆的结构示意图； 图11是本发明的传动机构的结构示意图； 图12是本发明的擦板框机构的结构示意图； 图13是本发明的侧辅助板的结构示意图； 图14是本发明的侧辅助板局部的结构示意图 图15是本发明的储尘槽的结构示意图。 图中：百叶框架1；百叶转孔1-1；安装孔1-2；直角滑框1-3；辅助框架2；贴合层2-1； 配合杆2-2；滑道2-3；滑入框孔2-4；滑入槽2-5；转块2-6；百叶板3；电荷板3-1；短转杆3-2； 齿轮3-3；驱动结构4；尺板4-1；螺杆4-2；转钮4-3；连动滑杆5；铰接端5-1；螺纹孔5-2；通风 孔5-3；传动机构6；转轴6-1；侧螺杆Ⅰ6-2；侧螺杆Ⅱ6-3；锥齿轮Ⅰ6-4；电机6-5；锥齿轮Ⅱ6- 6；擦板框机构7；滑框7-1；滑槽7-2；刷层7-3；铰接滑块7-4；连接铰接折板7-5；侧辅助板8； 滑入板8-1；铰接部Ⅰ8-2；储尘槽9；嵌块9-1；铰接部Ⅱ9-2；连板10。
