技术摘要：
本发明公开了一种家用电器，家用电器包括腔体、摄像头、门体和散热装置，门体能够活动地连接在腔体的前部，门体内设有第一风道，摄像头位于第一风道内，散热装置安装在门体，散热装置用于向第一风道内送风以对门体和摄像头进行散热。上述家用电器，通过散热装置向第一  全部
背景技术：
在相关技术中，为了增加烤箱的智能化程度，烤箱设有摄像头，来实现烹饪过程中 对腔体内食物食材识别及烹饪过程中食物熟度识别。但是，摄像头对工作环境温度有特定 要求，当烤箱工作时，大量的热量会通过门体玻璃传递到摄像头安装位置，较高的工作环境 温度会影响摄像头的性能及寿命。
技术实现要素：

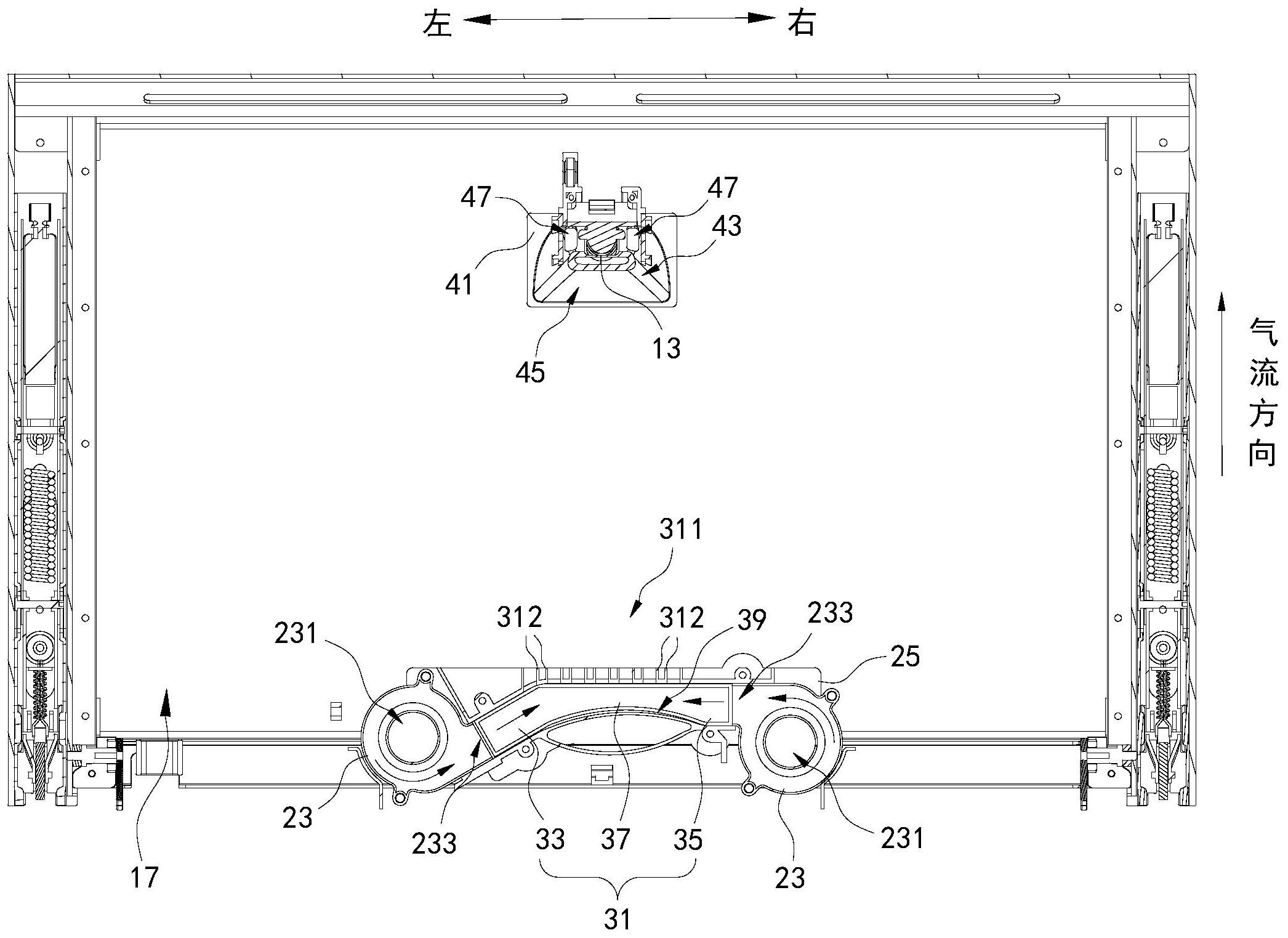

本发明的实施方式提供了一种家用电器。 本发明实施方式提供的一种家用电器，包括： 腔体； 摄像头； 门体，所述门体能够活动地连接在所述腔体的前部，所述门体内设有第一风道，所 述摄像头位于所述第一风道内；和 散热装置，所述散热装置安装在所述门体，所述散热装置用于向所述第一风道内 送风以对所述门体和所述摄像头进行散热。 上述家用电器，通过散热装置向第一风道内送风以对摄像头和门体散热，这样可 使摄像头和门体能够得到有效冷却，满足了摄像头的工作环境温度要求和门体的温度要 求。 在某些实施方式中，所述散热装置位于所述门体下部，所述摄像头位于所述散热 装置的上方。 在某些实施方式中，所述散热装置包括第一风机和第一支架，所述第一风机通过 所述第一支架安装在所述门体，所述第一支架包括第一风道件，所述第一风道件开设有出 风口，所述出风口处设有出风栅格。 在某些实施方式中，所述出风栅格被配置为使所述散热装置的送风方向朝向所述 摄像头。 在某些实施方式中，所述第一风机的数量是多个，多个所述第一风机沿所述门体 下部并列设置。 在某些实施方式中，所述第一风机的数量是两个，所述第一风道件开设有第一通 风道、第二通风道和连接风道，所述连接风道连通所述第一通风道、所述第二通风道和所述 出风口，其中一个所述第一风机连通所述第一通风道，另一个所述第一风机连通所述第二 通风道，所述第一通风道倾斜连接所述连接风道，所述第二通风道水平连接所述连接风道。 在某些实施方式中，所述连接风道远离所述出风口一侧的侧壁呈向所述出风栅格 的方向凹陷的形状。 3 CN 111608546 A 说　明　书 2/7 页 在某些实施方式中，所述家用电器包括第二支架，所述摄像头通过所述第二支架 安装在所述第一风道，所述第二支架开设有收容空间，所述摄像头位于所述收容空间内，所 述收容空间开设有开口，所述开口朝向所述散热装置。 在某些实施方式中，所述腔体的前部固定有位于所述门体上方的控制盒，所述家 用电器包括设在所述腔体顶部的第二风道件，所述第二风道件内设有第二风机，所述第二 风道件开设有第二风道，所述第二风道的进口连通所述第一风道，所述第二风道的出口连 通所述门体的顶部与所述控制盒之间的间隙。 在某些实施方式中，所述家用电器包括对应于所述第二风道的出口的导风板，所 述导风板安装在所述控制盒底部。 本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变 得明显，或通过本发明的实践了解到。 附图说明 本发明的上述和/或附加的方面和优点从结合下面附图对实施方式的描述中将变 得明显和容易理解，其中： 图1是本发明实施方式的家用电器的结构示意图； 图2是本发明实施方式的门体的内部结构示意图； 图3是本发明实施方式的门体的截面示意图； 图4是本发明实施方式的门体的立体图； 图5是本发明实施方式的家用电器的正面示意图； 图6是本发明实施方式的家用电器的截面示意图； 图7是图6的X部分的放大图。 主要元件符号说明： 家用电器100； 腔体11、摄像头13、第一玻璃板131、第二玻璃板132、第一出风口133、第一进风口 134、门体15、第一风道17； 散热装置21、第一风机23、第一进气口231、第一排气口233、第一支架25； 第一风道件31、出风口311、出风栅格312、第一通风道33、第二通风道35、连接风道 37、导流壁39； 第二支架41、收容空间43、开口45、排气孔47； 控制盒51、第二风道件53、连接空间531、第二风机55、第二风道57、进口571、出口 573、间隙574、上风道575、下风道577、触摸屏59； 导风板61、第一导风件63、第二导风件65、出风通道67。
