技术摘要：
本发明公开一种电子烟的供电装置及电子烟，所述电子烟的供电装置包括主体以及气动开关，所述主体设有用于安装外界负载的安装槽以及安装座，所述安装槽与安装座相邻设置，所述气动开关置于安装于所述安装座，所述安装槽设有第一通孔和第二通孔，所述第一通孔连通所述安  全部
背景技术：
咪头电子烟是指采用咪头开关感应气流从而传递信号给电子烟主控板，进而主控 板控制供电装置供电的一种电子烟。这样，当用户使用电子烟时，无需再通过触发按键的方 式控制电子烟点火。现有咪头电子烟通常将烟弹、雾化气道和咪头开关气道是共用的一条 气道，从底部进气，顶部出气。这样容易造成冷凝液经气道回流到底部，导致咪头开关或主 控板短路或者损坏，从而无法正常工作。 因而现有技术还有待于改进和提高。
技术实现要素：

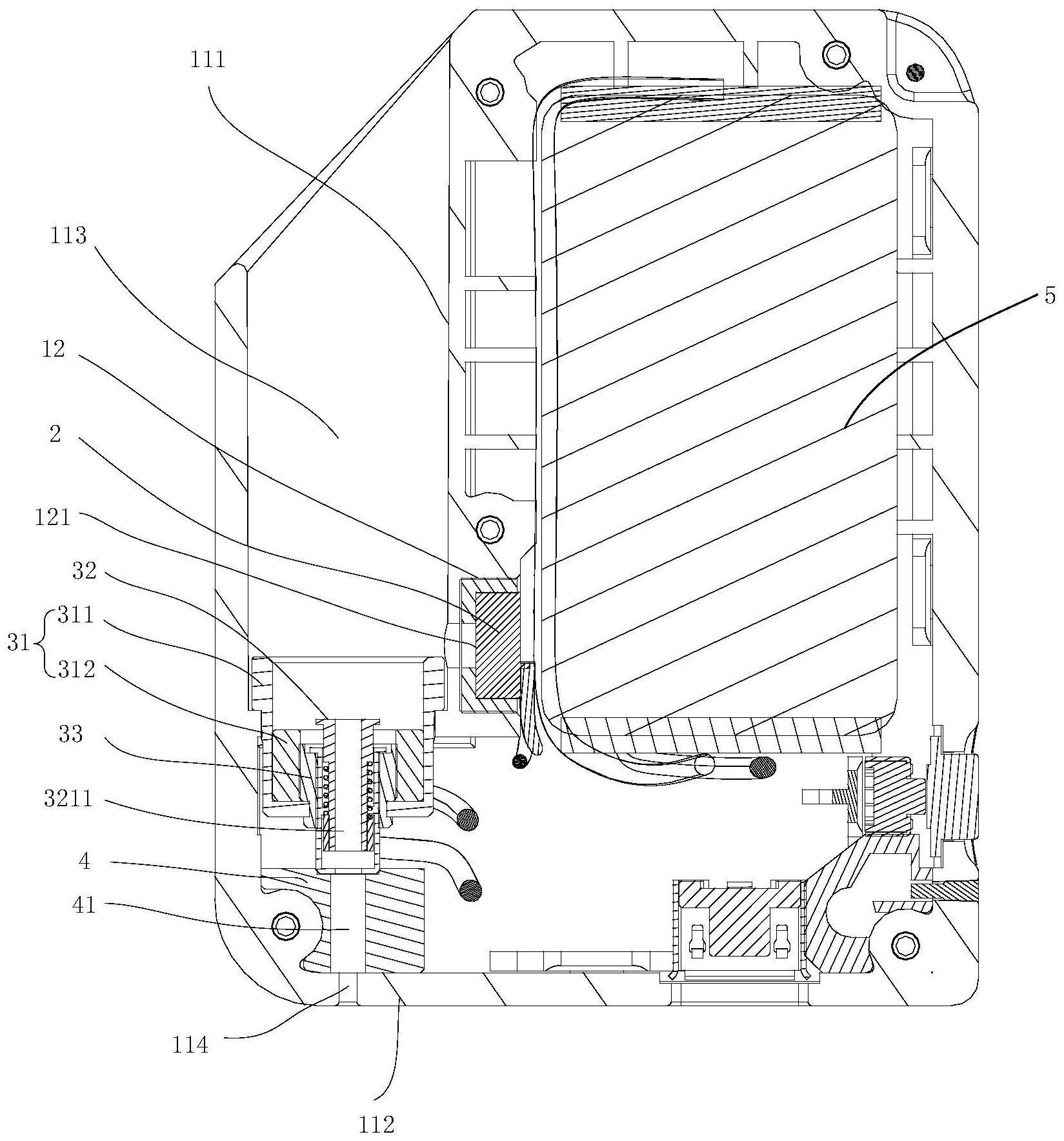

本发明的主要目的是提供一种电子烟的供电装置及电子烟，旨在防止气动开关被 油液腐蚀。 为实现上述目的，本发明采用的技术方案如下： 一种电子烟的供电装置，包括主体以及气动开关，所述主体设有用于安装外界负 载的安装槽以及安装座，所述安装槽与安装座相邻设置，所述气动开关安装于所述安装座， 所述安装槽设有第一通孔和第二通孔，所述第一通孔连通所述安装槽与外界空气，以形成 第一气流通道，所述第二通孔连通所述安装槽与所述安装座，以使得所述气动开关与所述 第一气流通道相连通。 所述电子烟的供电装置，其中，所述第二通孔轴向方向与所述第一气流通道的延 伸方向垂直。 所述电子烟的供电装置，其中，所述安装座包括底端和第一侧壁，所述底端设有与 所述第二通孔连通的第三通孔，所述第一侧壁与所述底端相连且与所述底端围成一用于放 置所述气动开关的容纳槽。 所述电子烟的供电装置，其中，所述气动开关与所述容纳槽过盈配合。 所述电子烟的供电装置，其中，其还包括电池元件，所述电池元件容纳于所述主体 内，并与所述容纳槽围成一容纳腔，所述气动开关置于所述容纳腔内，且与所述电池元件电 连接。 所述电子烟的供电装置，其中，所述安装槽包括底壁以及与所述底壁相连的第二 侧壁，所述第二侧壁围成用于安装外界负载的安装孔，所述安装孔的孔壁开有所述第二通 孔，所述底壁设有所述第一通孔。 所述电子烟的供电装置，其还包括容纳于所述安装孔内的导电接触组件，所述导 电接触组件包括具有磁性的第一接触件、贯穿所述第一接触件的第二接触件、以及绝缘件， 所述绝缘件套接于所述第二接触件且容纳于所述第一接触件，所述第一接触件和第二接触 件一端均显露于所述安装孔，以供外界负载电接触。 3 CN 111602861 A 说　明　书 2/5 页 所述电子烟的供电装置，其中，所述第二接触件设有第四通孔，所述第四通孔一端 与所述第一通孔相连通，另一端与所述安装孔相连通，当外界负载安装于所述安装孔内时， 所述外界负载部分磁吸于所述第一接触件，部分与所述第二接触件弹性抵接，并通过所述 第四通孔而与所述第一气流通道相连通。 所述电子烟的供电装置，其还包括设有第五通孔的导气部，所述导气部位于所述 底壁与导电接触组件之间，所述第五通孔一端与所述第一通孔连通，另一端与所述第四通 孔相连通。 所述电子烟的供电装置，其中，所述导气部采用软胶材料制成，其一端与所述底壁 弹性抵接，另一端与所述导电接触组件弹性抵接，所述第五通孔与所述第一通孔和第四通 孔同心设置。 一种电子烟，包括雾化装置以及如上任一所述的电子烟的供电装置。 有益效果：本发明提供一种电子烟的供电装置及电子烟，所述电子烟的供电装置 包括主体以及气动开关，所述主体设有用于安装外界负载的安装槽以及安装座，所述安装 槽与安装座相邻设置，所述气动开关置于安装于所述安装座，所述安装槽设有第一通孔和 第二通孔，所述第一通孔连通所述安装槽与外界空气，以形成第一气流通道，所述第二通孔 连通所述安装槽与所述安装座，以使得所述气动开关与所述第一气流通道相连通。本发明 通过将气动开关置于与安装槽相邻的安装座，并在安装座设置第一通孔和第二通孔，使得 气动开关独立与安装槽，同时能保证其与气流通道相连通。从而当安装槽内安装有外界负 载时，避免气动开关被渗漏的油液腐蚀。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图示出的结构获得其他的附图。 图1为本发明电子烟的供电装置的连接结构立体示意图； 图2为本发明电子烟的供电装置的连接结构剖视示意图； 图3为本发明电子烟的供电装置的导电接触组件爆炸示意图； 图4为本发明电子烟的剖视示意图。 附图标号说明： 标号 名称 标号 名称 1 主体 2 气动开关 3 导电接触组件 4 导气部 5 电池元件 11 安装槽 12 安装座 111 第二侧壁 112 底壁 113 安装孔 114 第一通孔 115 第二通孔 121 第三通孔 31 第一接触件 4 CN 111602861 A 说　明　书 3/5 页 311 支撑部 312 磁性套环 32 第二接触件 321 弹性接触柱 3211 第四通孔 322 套筒 41 第五通孔 100 雾化装置 101 雾化装置本体 102 吸嘴 103 第四接触件 104 第三接触件 1011 第二气流通道 1031 第六通孔 本发明目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
