技术摘要：
为解决现有狭缝光源使整个光路系统装调费时费力、狭缝端面反射光会向光路系统中引入杂光的问题，本发明提出一种具有净化光路功能的免调试狭缝光源模块，包括光源座以及沿光源座的中心轴线依次安装在光源座上的LED光源组件、匀光玻璃和狭缝组件；狭缝组件包括狭缝玻璃和  全部
背景技术：
狭缝光源在各种高精度光学测量仪器中的应用非常普遍。目前，各种高精度光学 测量仪器中的狭缝光源常采用图1所示的圆形狭缝玻璃，圆形狭缝玻璃入框装配时需要装 配人员转动圆形狭缝玻璃使得其上的狭缝13在光路中保持垂直，并且只能靠装配人员参照 结构件用肉眼观察并调节圆形狭缝玻璃中的狭缝角度，由于没有基准，所以装配完成后各 组件中狭缝像的角度不一致，使得各组件不能相互替换，给整个光路系统的调试增加了难 度和时间；并且圆形狭缝玻璃安装时，其端面常与光路垂直，端面的反射光会向光路系统中 引入杂光，从而影响高精度光学测量仪器的测量精度及稳定性。
技术实现要素：

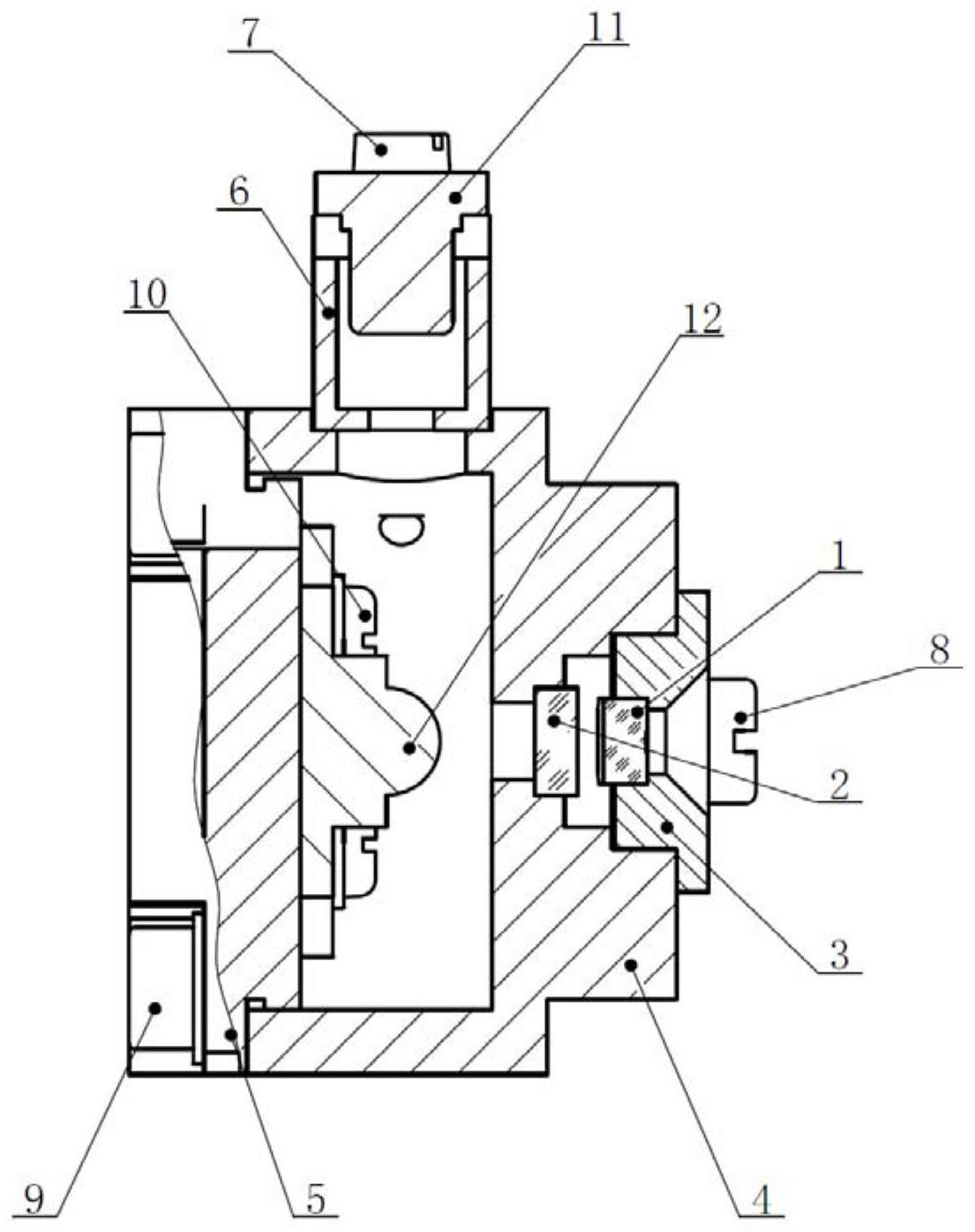

为了解决现有狭缝光源使得整个光路系统的装调费时费力、狭缝端面反射光会向 光路系统中引入杂光的技术问题，本发明提出了一种具有净化光路功能的免调试狭缝光源 模块。 本发明的技术解决方案是： 一种具有净化光路功能的免调试狭缝光源模块，其特殊之处在于： 包括光源座，以及沿光源座的中心轴线依次安装在光源座上的LED光源组件、匀光 玻璃和狭缝组件； 狭缝组件包括狭缝玻璃和狭缝框； 狭缝玻璃整体呈正方形，其几何中心设置有狭缝，且狭缝的延伸方向与正方形的 其中两条边垂直； 狭缝框上设置有用于安装狭缝玻璃的安装槽，该安装槽的形状与所述狭缝玻璃的 形状相适配；在安装槽的四个角处均设置有注胶槽； 狭缝玻璃的端面与所述安装槽的配合面，和狭缝框装配面之间的夹角为α， 其中r为狭缝前端光学元件的半径，h为狭缝与狭缝前端光学元件中心的距 离。 进一步地，还包括设置在所述光源座顶部的探测器组件，该探测器组件用于探测 所述LED光源组件中LED光源的亮度。 进一步地，所述狭缝玻璃的四个角均倒有尺寸相同的棱角。 进一步地，所述狭缝玻璃与所述安装槽之间的配合间隙为0.03-0.06mm。 进一步地，所述匀光玻璃通过胶粘固定在光源座内。 进一步地，所述LED光源组件通过LED压紧螺钉压紧固定在光源座的一端。 3 CN 111595779 A 说　明　书 2/3 页 进一步地，所述狭缝组件通过狭缝框压紧螺钉压紧固定在光源座的另一端。 本发明的优点是： 1 .本发明在将狭缝玻璃装入狭缝框时，狭缝为竖直，并且狭缝玻璃绕狭缝顺时针 或逆时针旋转α，如图2所示，这样就使得狭缝玻璃端面的反射光不会进入主光路，避免了向 主光路中引入杂光，从而起到了净化光路的作用。 2.本发明在装配狭缝组件时，不需要调节，将狭缝玻璃1直接装入狭缝框3后便封 胶，并且由于特定的结构设计，使得装配完成后能够保证狭缝光源模块的各组件中狭缝像 的角度一致，能够实现装配完成后的狭缝光源模块可相互替换，更有利于狭缝光源模块的 批量生产。 3.本发明在光源座上还设置有用于探测LED光源亮度的探测器组件，从而为LED光 源的亮度调节提供依据，方便其亮度调节。 4.本发明将狭缝玻璃的四个角倒棱，更有利于狭缝框上安装槽的加工，降低了加 工难度和成本。 附图说明 图1为常用圆形狭缝玻璃的示意图。 图2为本发明狭缝光源模块的结构图。 图3为本发明狭缝光源模块的水平面剖视图。 图4为本发明狭缝光源模块中方形狭缝玻璃的示意图。 图5为本发明狭缝光源模块中狭缝框的示意图。 图6为图5中A-A处剖视图。 附图标记说明： 1-狭缝玻璃；2-匀光玻璃；3-狭缝框；4-光源座；5-LED座；6-探测器垫块；7-光源探 测器压紧螺钉；8-狭缝框压紧螺钉；9-LED座压紧螺钉；10-LED压紧螺钉；11-光源探测器； 12-LED光源；13-狭缝；14-狭缝玻璃的端面与安装槽的配合面；15-狭缝框装配面；16-注胶 槽；17-安装槽。
