技术摘要：
本发明涉及印刷技术领域，且公开了一种自动收集整理的印刷装订机构，包括线体，所述线体的右侧转动连接有输送辊和限位板，所述线体的外侧传动连接有传送皮带。该自动收集整理的印刷装订机构，通过输送辊带动纸张落入托盘内，竖直马达和水平马达分别带动竖直凸轮和水平  全部
背景技术：
随着社会的发展，人民生活水平的提高，人们从以前的追逐物质生活，满足自己生 活所需，到现在追逐精神文明建设，读书看报成了生活中必不可少的事，发生改变的不仅仅 是人们的思想，还有与其相关的衍生行业，印刷业就是如此。 随着人们对书籍需求的不断扩大，生产效率成了制约企业发展的重要因素，印刷 过程分为印前、印中、印后三个阶段，在印后又分为覆膜、过UV、过油、啤、整理、装订等流程， 但现在印刷厂大都存在，印刷出来时纸张杂乱，不易整理，存在折叠，以至于造成书籍缺页 少页，页面错版的问题。
技术实现要素：

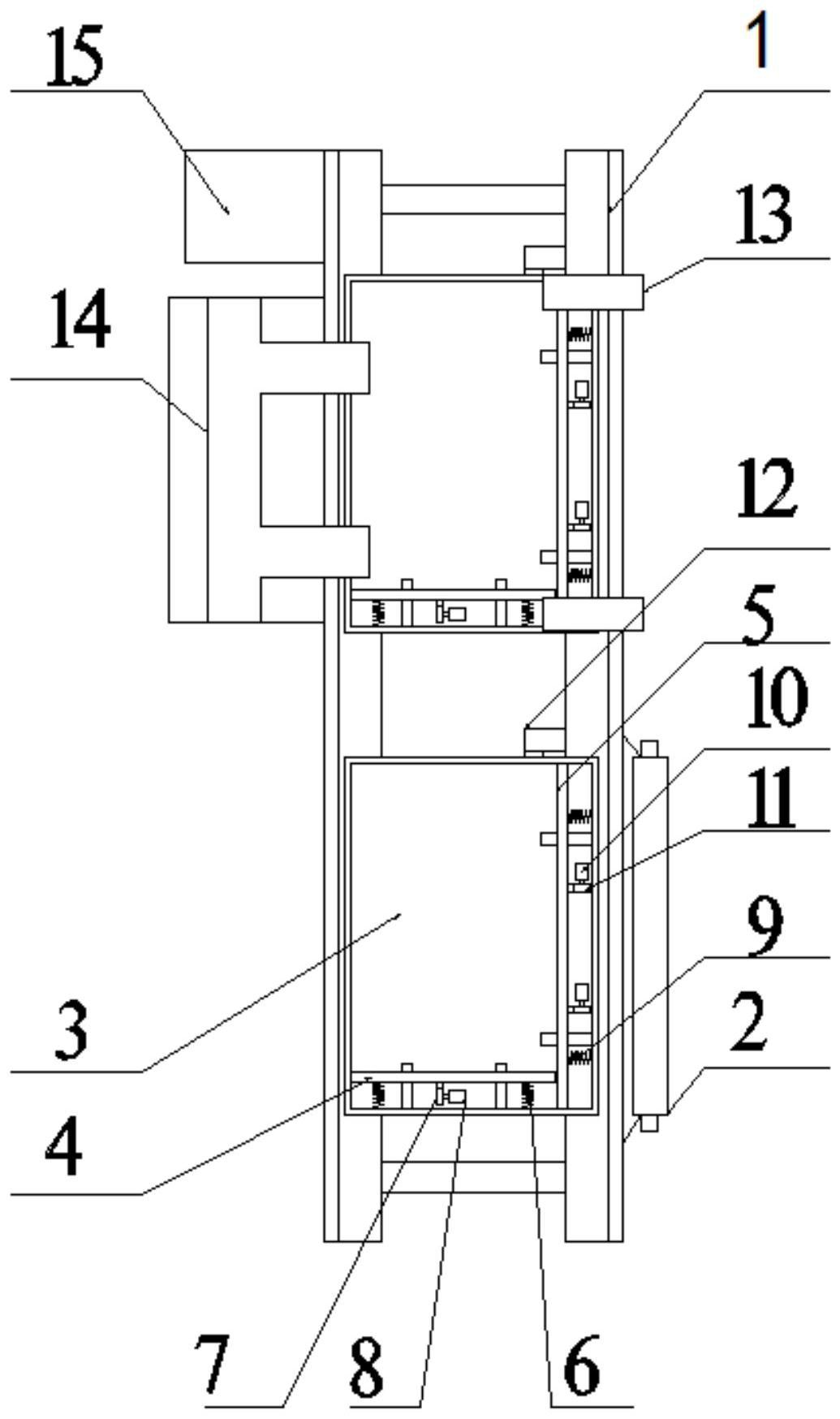

(一)解决的技术问题 针对现有技术的不足，本发明提供了一种自动收集整理的印刷装订机构，具备自 动收集、自动整理、自动装订的优点，解决了纸张印刷出杂乱，折叠的问题。 (二)技术方案 为实现上述自动收集、自动整理、自动装订目的，本发明提供如下技术方案：一种 自动收集整理的印刷装订机构，包括线体，所述线体的右侧转动连接有输送辊和限位板，所 述线体的外侧传动连接有传送皮带，所述传送皮带的正面设有托盘，所述托盘的顶部设有 止挡，所述托盘的内部的滑动连接有竖直挡板和水平挡板，所述托盘的内部的下表面和竖 直挡板、水平挡板之间分别固定连接有竖直回力弹簧、竖直马达、水平回力弹簧和水平马 达，所述竖直马达的左侧转动连接有竖直凸轮，所述水平马达的底部固定连接有水平凸轮， 所述线体的右侧固定连接有装订机和驱动电机，所述线体的顶部固定连接有顶升支撑板， 所述顶升支撑板的内部固定连接有顶升气缸，所述顶升气缸的顶部固定连接有顶升板，所 述顶升板的顶部固定连接有顶升导柱，所述顶升板的顶部固定连接有定位环。 优选的，所述线体由两段线体型材通过连接杆组成，内部开设有可以通过传送皮 带的矩形槽口。 优选的，所述输送辊时两圆筒形辊组成，两辊之间的距离等于纸的厚度，上面的辊 逆时针旋转，下面的辊顺时针旋转，两辊输出纸张的位置高于托盘顶端高度。 优选的，所述托盘的内部开设有四条矩形槽，长宽时打印纸张的一点五倍。 优选的，所述竖直挡板和水平挡板的背面都焊接有滑行块，竖直挡板通过竖直回 力弹簧与托盘固定连接，水平挡板通过水平回力弹簧与托盘固定连接。 优选的，所述限位板为倒“L”型，左侧与线体固定连接，顶部阻挡托盘，线体顶部到 止挡面的距离等于顶升气缸伸出的长度。 优选的，所述顶升支撑板的内部开设有升降气缸通孔和升降导柱通孔，开设有与 3 CN 111572233 A 说　明　书 2/3 页 线体位置对应的螺纹通孔。 (三)有益效果 与现有技术相比，本发明提供了一种自动收集整理的印刷装订机构，具备以下有 益效果： 1、该自动收集整理的印刷装订机构，通过输送辊带动纸张落入托盘内，竖直马达 和水平马达分别带动竖直凸轮和水平凸轮旋转，竖直凸轮和水平凸轮带动竖直挡板和水平 挡板往复运动，再通过止挡、竖直回力弹簧和水平回力弹簧的配合使用，从而达到纸张的自 动收集和整理的效果。 2、该自动收集整理的印刷装订机构，通过驱动电机带动传送皮带运行，传送皮带 带动托盘运行，托盘接触止挡停止，顶升气缸带动顶升板上升，顶升板带动托盘上升，到位 后装订机进行装订，再通过限位板、定位环等机构的配合使用，从而达到自动装订的效果。 附图说明 图1为本发明结构示意图； 图2为本发明结构示意图； 图中：1-线体、2-输送辊、3-托盘、4-竖直挡板、5-水平挡板、6-竖直回力弹簧、7-竖 直凸轮、8-竖直马达、9-水平回力弹簧、10-水平马达、11-水平凸轮、12-止挡、13-限位板、 14-装订机、15-驱动电机、16-传送皮带、17-顶升板、18-顶升导柱、19-顶升支撑板、20-顶升 气缸、21-定位环。
