技术摘要：
本发明涉及安防设备技术领域，公开了一种远程控制全景视频安防监控装置，包括底座、支撑座、监控基座、摄像头；支撑座的顶部固定安装有监控台，监控台的顶部固定安装有呈锥形结构的监控基座，监控基座的内中部设置有控制电路板，监控基座的外部斜侧面等间隔开设有四组  全部
背景技术：
全景成像技术是采用特殊的成像装置获得水平或者垂直方向上的大于一百八十 度的半球视场或者三百六十度的球面视场。全景成像探测技术是伴随着二元光学、大面阵 凝视成像器件和图像校正技术发展而成长起来的一种新型成像技术。 中国专利（公告号：CN  209201229  U，公告日：2019.08.02）公开了一种全景视频安 防监控装置，包括安装板、防护箱和监控箱，所述防护箱通过螺栓组件固定在安装板的下 端，所述防护箱的外部凸出设置有控制器，所述防护箱的内部垂直设置有旋杆，所述旋杆的 下端延伸至防护箱的外侧，且旋杆的下端固定有监控箱，所述监控箱的两侧以及底部均安 装有摄像头，所述监控箱的外部上下各设置有警报器和远程接收模块，所述警报器设置有 两个，且两个所述警报器对称设置。该监控装置在使用时，通过设置的监控箱等设备进行视 频监控，各个部件的灵活性不足，无法进行灵敏的远程控制，对于在夜晚时，采用单纯的视 频监控，由于采光效果较差，监控的清晰度不足，导致监控不准确，而且整个装置无法进行 移动式安防监控，能源消耗大，自动化程度一般，因此该装置存在着许多的缺点，因此需要 设计一种可解决上述问题的装置。
技术实现要素：

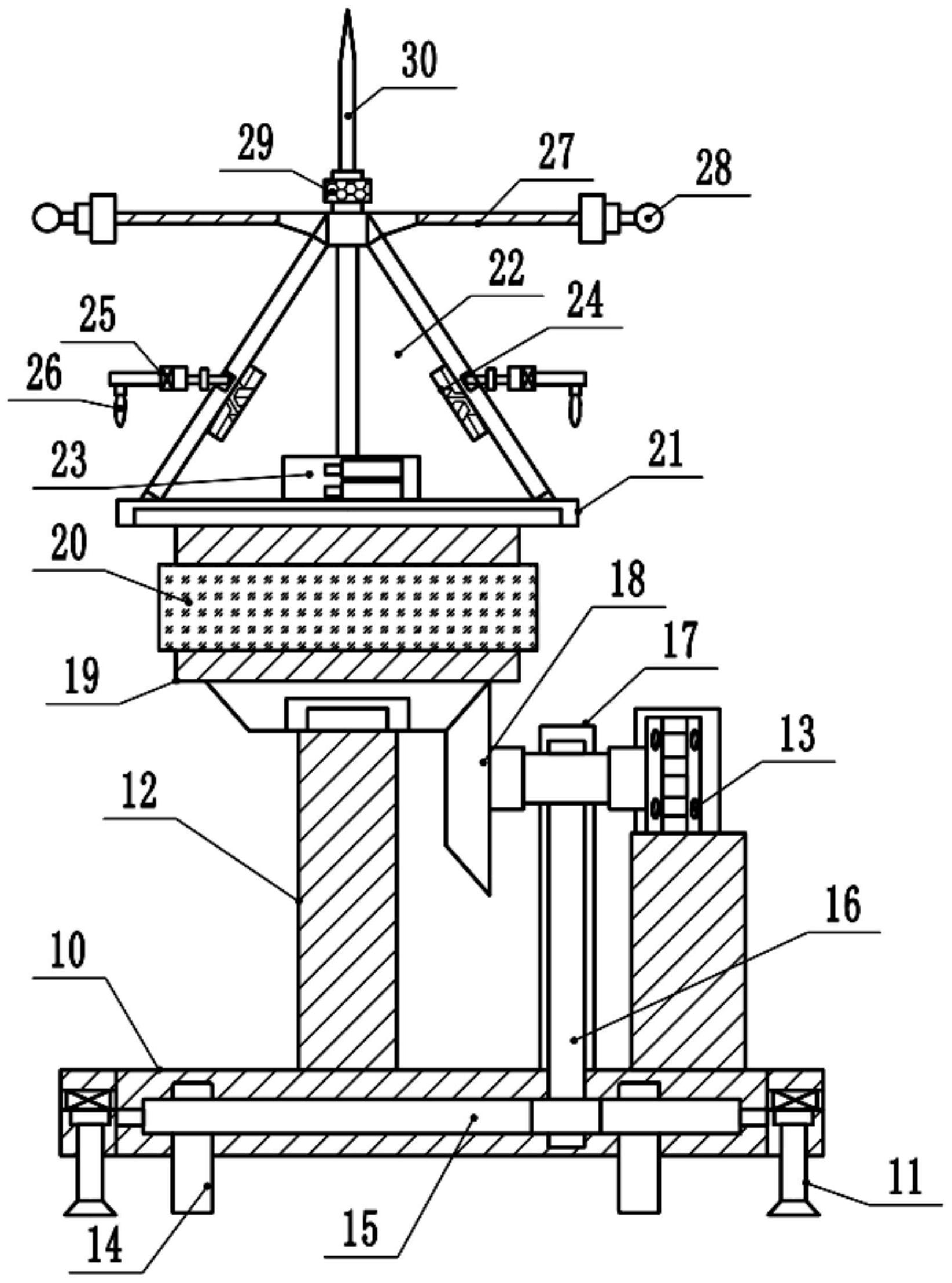

本发明的目的在于提供一种远程控制全景视频安防监控装置，以解决上述背景技 术中提出的问题。 为实现上述目的，本发明提供如下技术方案：一种远程控制全景视频安防监控装 置，包括底座、支撑座、监控基座、摄像头；所述底座的顶部中部上表面固定安装有一组竖直 的支撑柱，支撑柱的顶部转动连接有一组斜齿轮传动机构,斜齿轮传动机构的右侧面通过 传动轴转动连接有一组伺服电机，伺服电机的底部通过底部固定在底座上表面的支杆进行 支撑，启动伺服电机带动传动轴旋转，从而带动斜齿轮传动机构进行旋转运行。所述传动轴 的中部向下通过传动带传动连接有设置在底座内部的横向的横轴，横轴的左右两端向下滚 动连接有延伸至底座外底部的滚轮，通过传动带驱动横轴旋转，从而带动滚轮滚动，进而带 动底座进行移动。位于所述滚轮外侧的底座的下侧伸缩式连接有支脚，支脚的顶部连接有 设置在底座内部的液压缸，液压缸的可驱动支脚进行高度调整，从而控制滚轮是否与地面 接触。 所述支撑座的顶部固定安装有监控台，监控台的顶部固定安装有呈锥形结构的监 控基座，监控基座的内中部设置有控制电路板，控制电路板的下侧电性连接有固定在监控 基座内底部的电池组。所述监控基座的外部斜侧面等间隔开设有四组滑槽，滑槽的内部滑 动连接有滑块，滑块的内侧设置有固定在底座内侧面上的用于驱动滑块在滑槽中滑动的移 动控制装置，移动控制装置与控制电路板电性连接，所述滑块的外侧水平的向外通过连接 4 CN 111578068 A 说　明　书 2/4 页 板固定安装有第一电动伸缩杆。位于前后两侧的两组第一电动伸缩杆的末端向下固定设置 有用于夜晚监控的热成像仪，位于左右两侧的两组第一电动伸缩杆的末端向下固定设置有 摄像头，摄像头和热成像仪均与控制电路板电性连接，通过设置摄像头和热成像仪便于精 确的对任何光线下的场合进行监控。位于滑槽之间的监控基座的外表面设置有用于发电的 太阳能板，太阳能板与电池组电性连接，太阳能板的设置在不影响摄像头和热成像仪工作 运行的同时，也可充分的提高本装置的能源利用率。监控基座的顶部固定设置有用于收发 无线信号的无线收发器。所述控制电路板的内部设置有用于对摄像头和热成像仪采集的模 拟信息进行收集的视频图像采集模块，与视频图像采集模块电连的对视频和图像进行分析 处理的视频图像分析处理模块，与视频图像分析处理模块电性的用于将处理后的视频和图 像向外传输的视频图像输出模块，视频图像输出模块通过无线收发器发出通过远程终端接 收模块进行接收，远程终端接收模块设置为计算机或者要其他的云端接收设备。所述控制 电路板的内部设置有用于接收远程终端信号发出模块发出的执行命令的移动终端接收模 块，移动终端接收模块电连有设置在控制电路板内部的执行模块，执行模块分别与照明灯、 第一电动伸缩杆、移动控制装置、伺服电机、液压缸电性连接，从而实现远程控制的目的。 作为本发明进一步的方案：所述传动带的外部设置有一层用于传动带进行罩住的 底部固定在底座上表面上的防护壳。 作为本发明进一步的方案：所述支脚的底部固定安装有喇叭状结构的支撑盘，便 于提高支脚支撑底座的稳固性。 作为本发明进一步的方案：所述斜齿轮传动机构的左侧顶部固定安装有支撑座， 支撑座的外表面设置有要一圈电子滚动屏，可用于滚动宣传有关安防方面的知识。 作为本发明再进一步的方案：所述监控基座的顶部固定安装有灯座，灯座的四周 向外等间隔通过灯杆固定安装有照明灯，照明灯的设置用于起到提高光线强度的作用，也 利于提高摄像头和热成像仪的工作。所述灯座的顶部中心处向上固定安装有用于防止监控 基座顶部受到雷击的避雷针。 与现有技术相比，本发明的有益效果是：通过在控制电路板的内部设置视频图像 分析处理模块、视频图像分析处理模块、移动终端接收模块、执行模块等便于对摄像头、热 成像仪、伺服电机等进行远程控制，从而提高本装置的自动化程度； 通过将监控基座设置为锥形结构，便于提高监控基座在使用时的稳定性，在监控基座 的外侧设置四组滑槽，然后通过滑块在滑槽中移动，便于利用两组摄像头和两组热成像仪 对待监控的区域进行全方面的监控，从而提高监控的准确性； 通过在监控基座的外侧设置多组太阳能板进行光能发电，从而提高了本装置的能源利 用率，实现节能环保的目的； 本发明的优点是：远程控制自动化程度高，监控全面准确性高，节能环保。 附图说明 图1为一种远程控制全景视频安防监控装置的主视结构示意图。 图2为一种远程控制全景视频安防监控装置中监控基座的结构示意图。 图3为一种远程控制全景视频安防监控装置的远程控制流程图。 其中：底座10，支脚11，支撑柱12，伺服电机13，滚轮14，横轴15，传动带16，防护壳 5 CN 111578068 A 说　明　书 3/4 页 17，斜齿轮传动机构18，支撑座19，电子滚动屏20，监控台21，监控基座22，电池组23，移动控 制装置24，第一电动伸缩杆25，摄像头26，灯杆27，照明灯28，无线收发器29，避雷针30，太阳 能板31，热成像仪32。
