技术摘要：

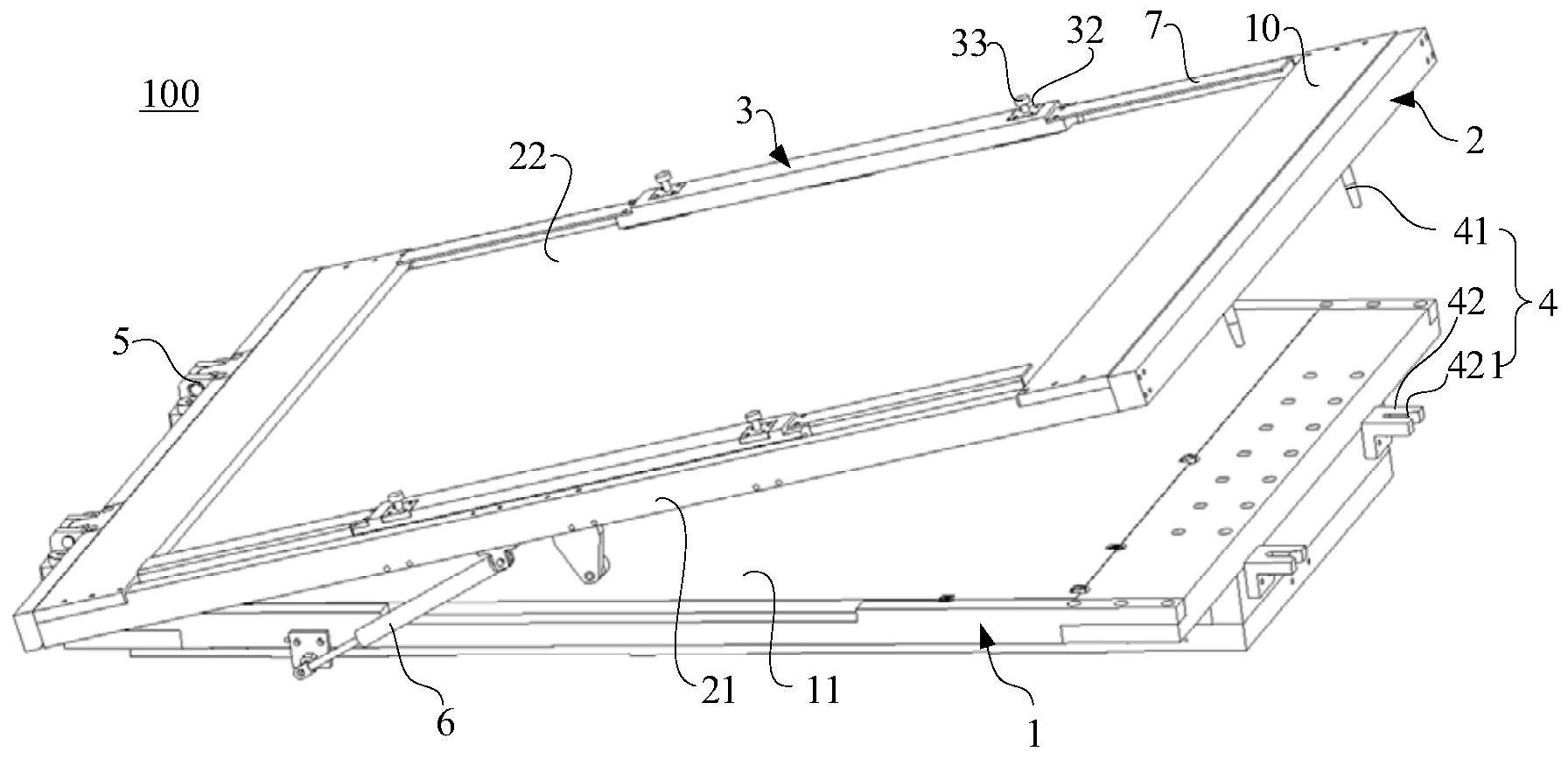

一种工作台玻璃盖板装置，包括：下玻璃盖；上玻璃盖，盖合于所述下玻璃盖之上，且所述上玻璃盖的第一端与所述下玻璃盖的第一端铰接，所述上玻璃盖能够绕着所述下玻璃盖与所述上玻璃盖的铰接处相对所述下玻璃盖翻转；所述上玻璃盖包括上玻璃外框和置于所述上玻璃外框内  全部
背景技术：
光学检测设备里，PCB(Printedcircuitboard，印刷电路板)置于工作台面上，由于 PCB自身的原因会凸起，影响到成像精度，因而需加装一块平直的光学玻璃压板将PCB板压 平。使用时，将光学玻璃板打开，放入PCB板，然后合上光学玻璃压板。打开和合上光学玻璃 压板的方案目前采用是气缸作为动力源，气缸与玻璃框体成一定角度安装，气缸缸体端底 座固定在工作台上随工作台移动。 上述光学检测设备是基于光学原理通过相机自动扫描PCB，采集图像，根据图像进 行分析的检测设备。PCB板在工作台上需固定，避免扫描成像时，PCB板移动。同时，PCB板材 料和加工的影响造成PCB板局部凸起或翘起，影响成像质量。 针对上述问题，现有技术中提供了一种光学检测设备的玻璃压板装置(公开号为 CN103471636B)，该装置结构简单，依靠光学玻璃的自重来实现对PCB板的压平和固定。然 而，该玻璃压板装置在当手动放置PCB时，需要克服气缸的阻力才能放置PCB，不方便手动上 下料。 现有技术中还提供了一种方便开启的工作台玻璃盖板打开装置(公开号为 CN103900627B)，靠其自重压紧PCB板并其只受上玻璃盖板后面铰链约束，此技术会在工作 台运行过程中产生上玻璃盖晃动带动PCB板的移动问题，导致检测的重复精度差，严重的话 导致定位精度差。
技术实现要素：
本发明的目的在于提供一种工作台玻璃盖板装置，能够有效地提高对PCB板检测 时的成像质量。 本发明的实施例是这样实现的： 本发明实施例的一方面，提供一种工作台玻璃盖板装置，包括：下玻璃盖；上玻璃 盖，盖合于所述下玻璃盖之上，且所述上玻璃盖的第一端与所述下玻璃盖的第一端铰接，所 述上玻璃盖能够绕着所述下玻璃盖与所述上玻璃盖的铰接处相对所述下玻璃盖翻转；所述 上玻璃盖包括上玻璃外框和置于所述上玻璃外框内侧空间的上玻璃，所述上玻璃通过玻璃 连接组件连接于所述上玻璃外框上，所述玻璃连接组件包括玻璃连接块、直线轴承和轴用 螺钉，所述直线轴承的外圈固定套接于所述玻璃连接块之内，所述轴用螺钉穿设于所述直 线轴承的内圈中并旋拧于固定在所述上玻璃外框底部的螺钉固定块内，其中，所述上玻璃 固定连接于所述玻璃连接块。 可选地，所述上玻璃粘接固定于所述玻璃连接块上。 可选地，所述上玻璃通过无影胶粘接固定于所述玻璃连接块上。 可选地，所述玻璃连接组件还包括夹紧块，所述夹紧块固定连接于玻璃连接块的 3 CN 111595367 A 说　明　书 2/4 页 底部，且所述夹紧块与所述玻璃连接块之间形成有限位卡槽，所述上玻璃限位卡固于所述 限位卡槽内。 可选地，所述夹紧块通过螺丝钉固定连接于所述玻璃连接块的底部。 可选地，所述上玻璃盖的第二端与所述下玻璃盖的第二端通过一连接构件锁固连 接。 可选地，所述连接构件包括设于所述上玻璃盖的第二端的销钉和设于所述下玻璃 盖的第二端的销钉座，所述销钉座具有供所述销钉插接的销孔。 可选地，还包括固定连接于所述上玻璃外框的盖板，所述盖板与下玻璃盖接触的 一面具有止滑层。 可选地，所述上玻璃盖的第一端与所述下玻璃盖的第一端通过铰链铰接。 可选地，还包括两端分别连接所述下玻璃盖和所述上玻璃盖的气缸，用以驱动所 述上玻璃盖相对所述下玻璃盖翻转。 如上所述，上玻璃外框随着铰链中心向上或向下翻转，固定在玻璃连接块上的直 线轴承可沿着轴用螺钉上下滑动，由于上玻璃固定在玻璃连接组件上，因此上玻璃也将跟 随玻璃连接块上下滑动。在检测PCB板前，上玻璃外框随着铰链中心向上翻转，将待测的PCB 板放置在下玻璃盖的下玻璃上侧，上玻璃外框受重力绕着铰链中心再向下翻转，根据PCB板 不同的厚度，上玻璃以及玻璃连接块可以通过直线轴承相对轴用螺钉上下滑动，进而调节 上玻璃与下玻璃之间的间距大小，从而使得上玻璃、PCB板和下玻璃三个之间上下夹紧，可 以较平整地将PCB板夹放于上玻璃和下玻璃之间，避免PCB板局部凸起或翘起，以提高影响 成像质量。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例中所需要使用的附 图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作是对 范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这 些附图获得其他相关的附图。 图1为本发明工作台玻璃盖板装置一实施例的结构示意图； 图2为图1中玻璃连接组件的局部剖视图； 图3为图2中去掉上玻璃之后的结构示意图。 图标：100-工作台玻璃盖板装置；1-下玻璃盖；11-下玻璃；2-上玻璃盖；21-上玻璃 外框；22-上玻璃；3-玻璃连接组件；31-玻璃连接块；32-直线轴承；33-轴用螺钉；34-夹紧 块；35-限位卡槽；36-螺钉固定块；4-连接构件；41-销钉；42-销钉座；421-销孔；5-铰链；6- 气缸；7-装饰板；8-轴承随动器；9-顶块；10-盖板。
