技术摘要：

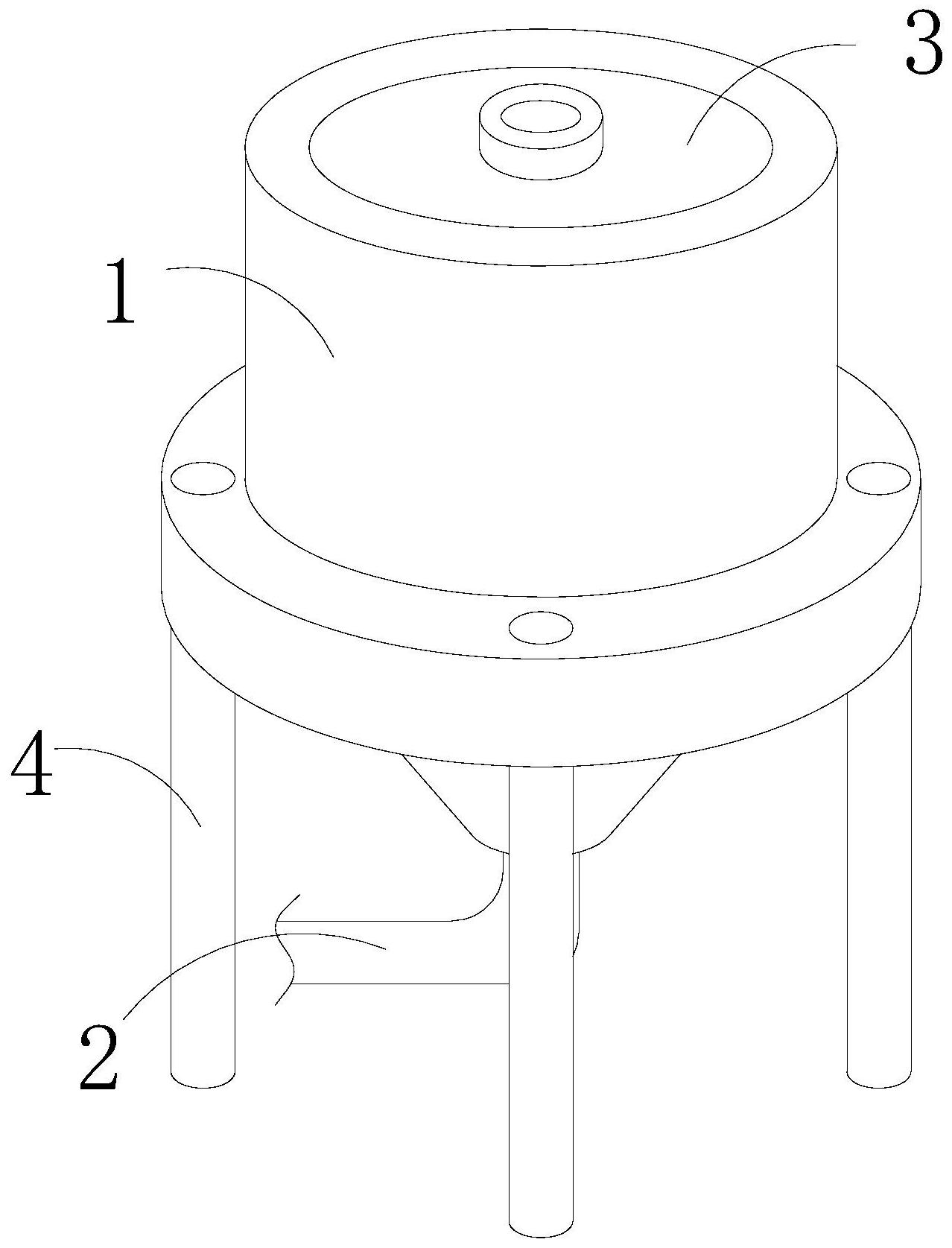

本发明公开了一种给水排水澄清机，其结构包括澄清池、进水管、上盖、支架，澄清池下表面通过焊接连接于支架顶部，进水管顶部嵌固于澄清池底部，本发明的有益效果在于：自来水中的杂质跟随水流进入澄清池后被过滤板过滤出来，同时在水流的冲击下驱动杆带动转轴转动，使  全部
背景技术：
以湖泊水为水源的自来水中含有水藻与泥渣等悬浮杂质，自来水水流在澄清机中 带动这些杂质由下向上流动，然后经过过滤网的隔离使水中的杂质被阻留下来，使自来水 澄清并通过澄清机上部排出。 目前现有的给水排水澄清机，其将自来水中的杂质隔离出来后，这些杂质在水流 的冲击下残留在过滤网底部，时间一长越来越多的杂质堆积在过滤网底部，造成过滤网通 水量降低，需要定期对隔离出来的杂质进行清除。
技术实现要素：
针对现有的给水排水澄清机，其将自来水中的杂质隔离出来后，这些杂质在水流 的冲击下残留在过滤网底部，时间一长越来越多的杂质堆积在过滤网底部，造成过滤网通 水量降低，需要定期对隔离出来的杂质进行清除的不足，本发明提供一种给水排水澄清机 来解决上述技术问题。 本发明是通过如下的技术方案来实现：一种给水排水澄清机，其结构包括澄清池、 进水管、上盖、支架，所述澄清池下表面通过焊接连接于支架顶部，所述进水管顶部嵌固于 澄清池底部，所述上盖配合安装于澄清池顶部，所述澄清池包括固定管、防逆流板、过滤板、 隔离腔、顶板、排水管，所述固定管嵌固于澄清池内底部，且固定管底部与进水管相焊接，所 述防逆流板配合安装于固定管内侧，所述过滤板安装在澄清池内部且位于固定管正上方， 所述隔离腔嵌设于过滤板外侧且嵌固于澄清池内壁，所述顶板通过焊接连接于澄清池内壁 且位于过滤板正上方，所述排水管嵌固于澄清池顶部，所述过滤板底部向外倾斜，且隔离腔 顶部密封，同时隔离腔顶部有两个出口。 更进一步的说，所述过滤板包括过滤网、搅拌机、挡板，所述过滤网外表面嵌固于 过滤板内部，所述搅拌机通过螺栓连接于过滤网底部中心，所述挡板通过焊接连接于过滤 网底部外周，且位于搅拌机外侧，所述挡板底部向外倾斜，且搅拌机上表面紧贴过滤网底 部。 更进一步的说，所述搅拌机由定位块、驱动杆、转轴、搅拌杆、毛刷组成，所述驱动 杆通过间隙连接于定位块内部，所述转轴配合安装于驱动杆中段上方，所述搅拌杆通过焊 接连接于转轴顶部外周，所述毛刷嵌固于搅拌杆上表面，所述定位块为底部镂空的横向圆 筒，且驱动杆中段向内倾斜同时驱动杆受水流的冲击能够转动，并且转轴底部横截面为梯 形。 更进一步的说，所述搅拌杆包括固定腔、支撑柱、限位簧，所述固定腔嵌设于搅拌 杆内部，所述支撑柱底部通过焊接连接于固定腔底部且顶部与毛刷底部相连，所述限位簧 嵌固于支撑柱两侧且焊接在固定腔左右内壁，所述支撑柱有九跟，且固定腔上壁有九个与 3 CN 111569492 A 说　明　书 2/4 页 毛刷尺寸相同的孔。 更进一步的说，所述挡板包括空腔、导料轴、隔板，所述空腔嵌设于挡板内部，所述 导料轴通过活栓连接于空腔左下内壁，所述隔板配合安装在导料轴前侧，所述导料轴有四 块且逆时针转动，并且挡板左下壁为镂空的。 更进一步的说，所述导料轴包括转板、推料板、推料槽，所述转板嵌套在导料轴外 侧，所述推料板通过焊接连接于转板外表面，所述推料槽嵌设于推料板内部，所述推料板为 勺型，且呈逆时针摆放。 更进一步的说，所述推料板包括凸块、防护条，所述凸块通过焊接连接于推料板顶 部，所述防护条嵌固于凸块中段且防护条底部焊接在推料板上表面，所述凸块为半圆柱体， 且防护条厚度大于凸块的半径。 有益效果 本发明一种给水排水澄清机与现有技术相比具有以下优点： 1.本发明的有益效果在于：自来水中的杂质跟随水流进入澄清池后被过滤板过滤 出来，同时在水流的冲击下驱动杆带动转轴转动，使搅拌杆对过滤出来的杂质进行搅动，避 免这些杂质凝固在过滤网底部，同时将粘附在过滤网底部的杂质刷起，从而避免过滤网被 杂质堵塞影响水流的通过。 2.本发明的有益效果在于：搅动后的杂质堆积在挡板内侧，在导料轴由内向外的 转动下，使推料槽向下推动这些杂质，避免杂质流回过滤板底部，并在其本身的漂浮力与水 流的冲击下进入隔离腔，避免隔离出来的杂质堆积在过滤板底部影响水流的通过。 附图说明 通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、 目的和优点将会变得更明显： 图1为本发明一种给水排水澄清机的结构示意图。 图2为本发明澄清池的内部放大结构示意图。 图3为本发明过滤板的剖视放大结构示意图。 图4为本发明搅拌机的截面放大结构示意图。 图5为本发明搅拌杆的剖视放大结构示意图。 图6为本发明挡板的内部放大结构示意图。 图7为本发明导料轴的放大结构示意图。 图8为本发明推料板的放大结构示意图。 图中：澄清池1、进水管2、上盖3、支架4、固定管11、防逆流板12、过滤板13、隔离腔 14、顶板15、排水管16、过滤网131、搅拌机132、挡板133、定位块a1、驱动杆a2、转轴a3、搅拌 杆a4、毛刷a5、固定腔a41、支撑柱a42、限位簧a43、空腔b1、导料轴b2、隔板b3、转板b21、推料 板b22、推料槽b23、凸块w1、防护条w2。
