一种便携式太阳能集热器


技术摘要:
本发明提供了一种便携式太阳能集热器,属于新能源设备技术领域。它解决了现有便携式太阳能集热器在户外使用难以保管,易丢失,使用较为不便的问题。本便携式太阳能集热器,包括圆筒状的水箱、若干集热管和定位柱,若干集热管竖直固定在水箱下端面上,定位柱下端呈顶尖  全部
背景技术:
太阳能集热器是一种将太阳的辐射能转换为热能的设备,属于新能源设备,能够 减少传统能源的消耗,实现节能减排,由于用途不同,集热器及其匹配的系统类型分为许多 种,名称也不同,如用于炊事的太阳灶、用于产生热水的太阳能热水器、用于干燥物品的太 阳能干燥器、用于熔炼金属的太阳能熔炉,以及太阳房、太阳能热电站、太阳能海水淡化器 等等,其中太阳能热水器在生活中较为常见,通常安装于房顶,包括水箱和集热管,集热管 把太阳能转换成热能,利用热水上浮冷水下沉的原理,使水产生微循环而得到所需热水,由 于太阳能热水器普遍体积较大,适用于固定场所使用,随着户外拓展、登山探险等户外运动 的普及,可携带的便携式热水器能够解决户外热水的问题,但是由于热水器需要长时间置 于户外,而体积较小、便携式的特性导致热水器难以保管,易丢失,使用较为不便。
技术实现要素:

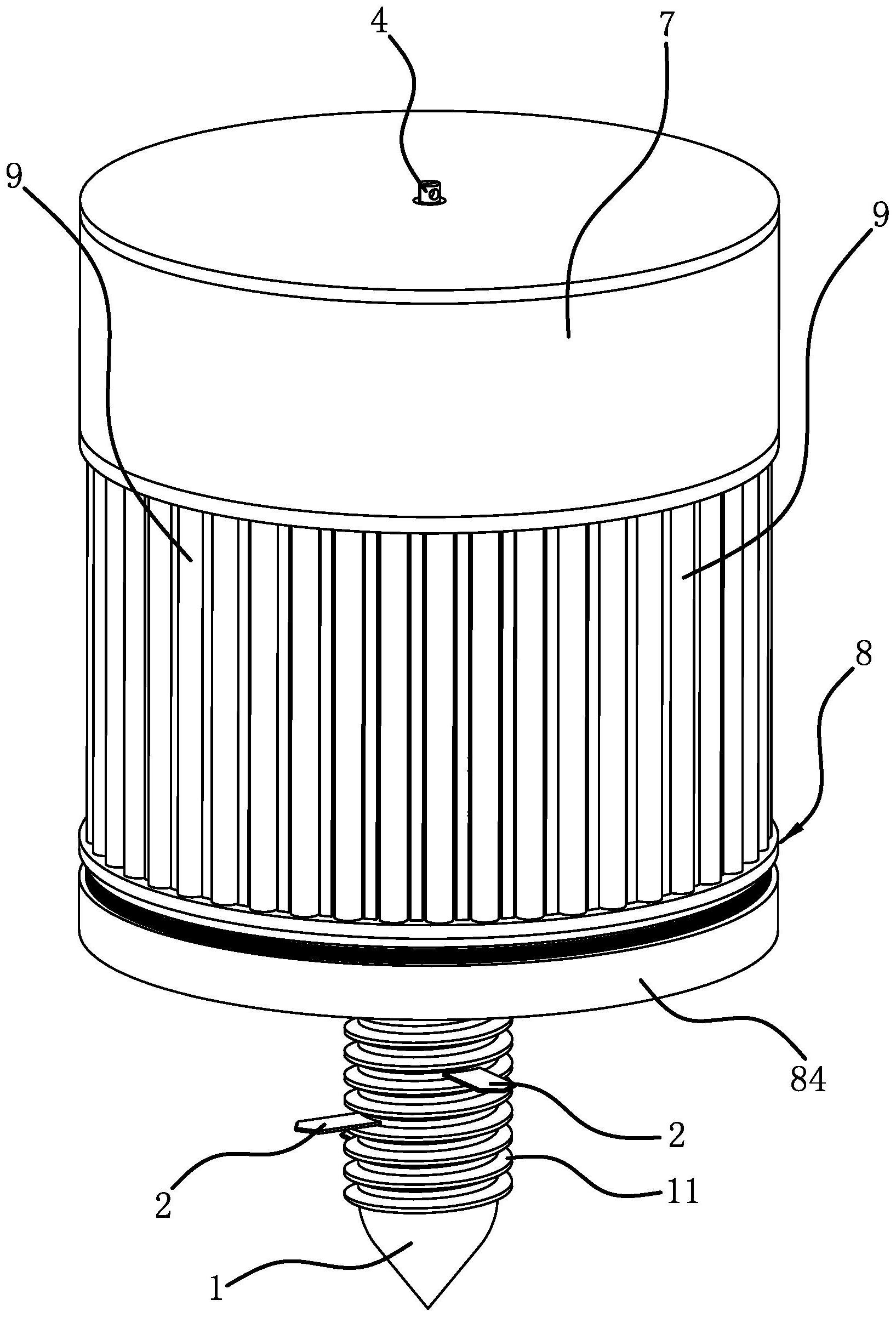

本发明的目的是针对现有的技术存在上述问题,提出了一种便携式太阳能集热 器,本便携式太阳能集热器能够携带并在户外使用,更加方便。 本发明的目的可通过下列技术方案来实现:一种便携式太阳能集热器,包括圆筒 状的水箱、若干集热管和定位柱,其特征在于,若干所述集热管竖直固定在水箱下端面上并 与水箱内腔相连通,且若干集热管周向均布,所述定位柱的下端呈顶尖状,在定位柱的外周 面上沿轴向螺旋设置在螺旋叶片,所述定位柱呈中空结构,在定位柱内沿径向滑动连接有 若干条形板状的定位爪,且若干定位爪能够伸出定位柱的外周面,所述定位柱内沿轴向转 动设置有传动轴,所述传动轴与定位爪之间设有当传动轴相对定位柱转动时能够带动定位 爪伸缩的传动件,所述传动轴的上端铰接有两操纵杆,且当两操纵杆相对远离摆动至水平 状态时能够带动传动轴相对定位柱转动,所述定位柱上还设有当操纵杆水平时能够与操纵 杆形成定位并使传动轴与定位柱同步转动的定位结构,当两所述操纵杆摆动至竖直状态时 相贴靠并能够相对传动轴转动,所述水箱中部沿轴向开设有贯穿孔,当两操纵杆呈竖直状 态时水箱能够通过贯穿孔套设在两操纵杆上,且定位柱的上端位于若干集热管的内侧,至 少一根操纵杆的上端伸出水箱的贯穿孔,且在伸出端开设有用于锁扣锁定的锁孔。 集热管及其原理与传统太阳能热水器的集热管类似,在集热管的水吸热后温度升 高,比重减小而上升,形成一个向上的动力,构成一个热虹吸系统,随着热水的不断上移并 储存在水箱上部,同时温度较低的水沿集热管的另一侧不断补充如此循环往复,最终整个 水箱内的水都升高至一定的温度,而水箱和定位柱为分体式,便于携带,在户外如山林使用 时,将定位柱的下端插入土质地面,操纵杆摆动至水平状态并通过定位结构与定位柱形成 周向定位,手握两根操纵杆并转动定位柱,定位柱在螺旋叶片作用下旋入土质地面设定深 度,然后通过操纵杆带动传动轴相对定位柱旋转,传动轴能够通过传动件带动若干定位爪 5 CN 111578535 A 说 明 书 2/7 页 沿径向伸出定位柱的外周面,从而使得定位柱被定位在地面上,定位爪能够防止定位柱被 强制拔出,然后将两操纵杆摆动至竖直状态,再将水箱竖直套设在两操纵杆上,此时集热管 的下部能够靠近地面,通过锁具穿过锁孔将水箱锁在操纵杆上,此时周向布置的集热管及 水箱能够将定位柱的上端罩住,他人难以接触并旋转定位柱,即使勉强操作定位柱,径向伸 出的定位爪也能够限制定位柱上升,同时处于竖直状态的操纵杆能够相对传动轴转动,因 此不管转动水箱还是操纵杆都属于空转,传动轴和定位柱均不会被转动,从而避免他人将 定位柱拔出或者取走水箱,实现集热器安全的在外使用,更加方便。 在上述的便携式太阳能集热器中,所述传动轴的上端固定有连接套,所述连接套 竖直设置,且连接套的上端呈开口状,所述连接套内转动连接有柱状的转动体,且转动体与 连接套轴向固定,两所述操纵杆的一端均铰接在转动体上,所述连接套的上端边沿开设有 两内缺口,该两内缺口对称设置,当两所述操纵杆相对远离摆动至水平状态时能够分别嵌 入两内缺口内。当两操纵杆摆动至水平状态时能够嵌入连接套的内缺口内,从而操纵操纵 杆能够带动传动轴旋转,而当两操纵杆摆动至竖直状态时用于水箱套设连接,同时转动体 能够相对连接套转动,从而在转动操纵杆及水箱时转动体处于空转状态,不会带动传动轴 及定位柱。 在上述的便携式太阳能集热器中,所述定位结构包括固定在定位柱顶端的定位 盘,上述连接套向上伸出定位盘,所述定位盘上侧面外边沿处周向具有环形的定位凸沿,所 述定位凸沿上周向开设有若干外缺口,该若干外缺口周向均布,所述外缺口的底面与内缺 口的底面齐平,且内缺口的深度大于外缺口的深度,两所述操纵杆通过销轴铰接在转动体 上,且销轴能够相对转动体沿竖向滑动,当两操纵杆呈水平状态并下降时操纵杆能够同时 嵌入内缺口和外缺口内,当两操纵杆呈水平状态并上升时操纵杆能够嵌设在内缺口中,且 操纵杆脱离外缺口。使用时先将操纵杆同时嵌入内连接套的内缺口和定位盘的外缺口,使 得传动轴与定位柱同步旋转,将定位柱旋入地面,然后向上抬起两操纵杆,使得两操纵杆脱 离外缺口,但是仍然位于内缺口内,此时通过操纵杆能够带动传动轴相对定位柱旋转,使得 定位爪沿径向伸出定位柱外周面,增加定位柱与地面的结合力度。 在上述的便携式太阳能集热器中,所述转动体上端面上开设有连接缺口,该连接 缺口的横向两端均贯穿转动体的外周面,所述连接缺口的底面上开设有限位孔,在连接缺 口的相对两侧壁上均沿竖向开设有条形槽,所述销轴的两端分别插接在两条形槽内,所述 条形槽的相对两槽壁上均开设有安装槽,所述安装槽内滑动设置有限位块,两所述限位块 相对的侧面上均开设有三个弧形槽,所述条形槽的底面上开设有支撑槽,每个限位块上的 三个弧形槽沿竖直方向排列,且当两限位块相抵靠时两限位块上方的弧形槽相对接形成圆 孔状,最下方的弧形槽与支撑槽相对接形成圆孔状,所述安装槽内还设有条形弹片,该条形 弹片的两端抵靠在安装槽底面上,条形弹片的中部弧形拱起并抵靠在限位块内端面上,在 条形弹片的作用下两限位块相抵靠,当两所述操纵杆呈水平状态且销轴卡接在中部的弧形 槽内时操纵杆同时嵌入内缺口和外缺口,当两所述操纵杆呈水平状态且销轴卡接在最上方 的弧形槽内时操纵杆嵌入内缺口并脱离外缺口,当两所述操纵杆呈竖直状态且下端插入限 位孔内时销轴卡接在最下方的弧形槽与支撑槽之间。两限位块上的弧形槽能够对销轴产生 限位作用,使得操纵杆处于不同的高度位置,如在操纵杆脱离外缺口时销轴位于最上方的 弧形槽内,限位块对销轴产生支撑作用,从而在施力旋转操纵杆时不用手动抬着并保持操 6 CN 111578535 A 说 明 书 3/7 页 纵杆的位置,操作更加方便省力,而当两操纵杆摆动至竖直状态时两操纵杆的下端能够插 入到限位孔内,限位孔能够对两操纵杆进行限位,防止其摆动,从而保持稳定的竖直状态, 同时销轴支撑在支撑槽内,对操纵杆进行支撑。 在上述的便携式太阳能集热器中,所述操纵杆的横截面呈半圆形,且当两操纵杆 摆动至竖直状态时两操纵杆相贴靠形成圆杆状,所述操纵杆的下端均具有矩形块状的连接 部,所述销轴转动穿过两连接部,其中一个连接部的侧面上具有弧形的限位槽,该限位槽与 销轴具有相同的中心线,另一个连接部的侧面上具有限位销,该限位销插接在限位槽内,当 两所述操纵杆摆动至水平状态时限位销抵靠在限位槽一端槽壁上,当两所述操纵杆摆动至 竖直状态时限位销抵靠在限位槽另一端槽壁上。两操纵杆摆动至竖直状态时能够相贴靠形 成圆杆状,从而与水箱配合,保证水箱的稳定性,而在两操纵杆摆动至水平状态时限位销与 限位槽相抵靠形成限位,从而保证两操纵杆处于水平状态。 在上述的便携式太阳能集热器中,所述定位柱内固定有若干对导轨,该若干对导 轨沿竖直方向排列,且导轨均沿径向设置,同一对的两导轨之间具有间隙,所述定位爪位于 同一对的两导轨之间,且定位爪的两边沿分别滑动连接在两导轨上,所述定位柱侧面上开 设有若干条形孔,该若干条形孔与若干定位爪一一对应,当所述定位爪沿径向向外滑动时 能够伸出条形孔,若干定位爪伸出的一端呈顶尖状,且若干定位爪顶尖状的一端分别朝向 不同的方向。定位爪通过导轨进行导向和限位,同时若干定位爪分别朝向不同的方向,即若 干定位爪能够沿径向向不同方向伸出,对定位柱产生均匀的定位力。 在上述的便携式太阳能集热器中,所述传动件包括螺套和传动架,所述传动轴外 壁上具有外螺纹,所述螺套螺接在传动轴上,所述传动架沿竖直方向滑动连接在定位柱内, 且传动架与定位柱周向定位,所述螺套与传动架的顶端相固连,所述传动架上设有当传动 架升降时能够带动定位爪伸缩的传动板。传动轴带动螺套升降,进而带动传动架升降,传动 架上的传动板能够待带动定位爪伸缩。 在上述的便携式太阳能集热器中,所述传动架包括若干传动环,该若干传动环沿 竖直方向排列,且若干传动环通过若干沿竖向设置的支杆相固连,所述支杆外侧面上沿长 度方向开设有导向槽,所述定位柱内周壁上周向具有若干沿竖向设置的导向凸沿,若干导 向凸沿分别滑动连接在若干导向槽内,每相邻两传动环之间均设有传动板,所述传动板呈 长条状,且传动板倾斜设置,传动板的两端分别固定在相邻两传动环上,所述定位爪的内端 开设有矩形缺口,所述矩形缺口内转动连接有两传动辊,且两传动辊之间具有间隙,所述传 动板穿过两传动辊之间的间隙,且两传动辊的外周面分别抵靠在传动板的两侧面上。当螺 套带动传动架下降时,传动板能够向下顶压下方的传动辊,由于传动板倾斜设置,因此能够 将定位爪沿径向顶出,同样,当螺套带动传动架上升时,传动板能够顶推上方的传动辊,定 位爪缩回定位柱内。 在上述的便携式太阳能集热器中,所述水箱的下端固连有支架,所述支架包括两 固定环和若干固定杆,若干所述固定杆竖直设置并周向均布,其中一个固定环固定在若干 固定杆的上端,另一个固定环固定在若干固定杆的下端,上方的固定环固定在水箱的下端 面上,相邻两固定杆之间具有间隙,且每相邻两固定杆之间均设有集热管,相邻的集热管与 固定杆相靠近。集热管通过支架保持和定位,而集热管和固定杆均周向间隔均布,且相邻的 集热管与固定杆靠近,从而整体呈筒状并罩住定位盘,其他难以操作定位盘及连接套。 7 CN 111578535 A 说 明 书 4/7 页 在上述的便携式太阳能集热器中,所述集热器还包括具有中心孔的托盘,所述操 纵杆的上端均具有凸出操纵杆外周面的支撑凸部,且当两操纵杆摆动至竖直状态时两操纵 杆上的支撑凸部相贴靠形成圆柱状,所述托盘能够套设在两操纵杆的上端,且托盘下侧面 抵靠在支撑凸部上端面上,所述水箱内竖直固定有连接管,该连接管的内孔为上述的贯穿 孔,且当连接管套设在两操纵杆上端时水箱下侧面抵靠在托盘上侧面上,下方的固定环下 端面上周向具有护套,且当水箱套设在两操纵杆上时护套下边沿低于定位盘,所述护套上 还套设有支撑套,该支撑套内周壁与护套外周壁相螺接。护套能够罩住定位盘,避免他人转 动定位盘,而水箱支撑在操纵杆上会对操纵杆产生较大的作用,为此设置支撑套,在水箱套 设在操纵杆上后能够旋转支撑套,使得支撑套下边沿抵靠在土质地面上或者局部嵌入,从 而对水箱形成支撑,减少水箱对操纵杆的作用力,保证定位柱的稳定性。 与现有技术相比,本便携式太阳能集热器具有以下优点: 1、由于周向布置的集热管及水箱能够将定位柱的上端罩住,他人难以接触并旋转 定位柱,即使勉强操作定位柱,径向伸出的定位爪也能够限制定位柱上升,同时处于竖直状 态的操纵杆能够相对传动轴转动,因此不管转动水箱还是操纵杆都属于空转,传动轴和定 位柱均不会被转动,从而避免他人将定位柱拔出或者取走水箱,实现集热器安全的在外使 用,更加方便。 2、由于操纵杆能够带动传动轴相对定位柱旋转,传动轴能够通过传动件带动若干 定位爪沿径向伸出定位柱的外周面,从而使得定位柱被定位在地面上,定位爪能够防止定 位柱被强制拔出。 3、由于设置支撑套,在水箱套设在操纵杆上后能够旋转支撑套,使得支撑套下边 沿抵靠在土质地面上或者局部嵌入,从而对水箱形成支撑,减少水箱对操纵杆的作用力,保 证定位柱的稳定性。 附图说明 图1是便携式太阳能集热器的立体结构示意图。 图2是便携式太阳能集热器另一个视角的立体结构示意图。 图3是便携式太阳能集热器的结构剖视图。 图4是定位爪缩回时定位柱的立体结构示意图。 图5是定位爪缩回时定位柱的结构剖视图。 图6是定位爪伸出时定位柱的立体结构示意图。 图7是图4中A处的结构放大图。 图8是图5中B处的结构放大图。 图9是图3中C处的结构放大图。 图10是转动体在限位块处的结构剖视图。 图11是图5中D处的结构放大图。 图12是图3中E处的结构放大图。 图13是图3中F-F处的结构剖视图。 图中,1、定位柱;11、螺旋叶片;12、定位盘;121、定位凸沿;122、外缺口;13、导轨; 14、条形孔;15、导向凸沿;2、定位爪;21、矩形缺口;22、传动辊;3、传动轴;31、连接套;311、 8 CN 111578535 A 说 明 书 5/7 页 内缺口;4、操纵杆;41、连接部;411、限位槽;412、限位销;413、销轴;42、锁孔;43、支撑凸部; 5、转动体;51、连接缺口;52、限位孔;53、条形槽;531、支撑槽;54、安装槽;55、限位块;551、 弧形槽;56、条形弹片;6、传动架;61、传动环;62、支杆;621、导向槽;63、传动板;64、螺套;7、 水箱;71、连接管;711、贯穿孔;8、支架;81、固定环;82、固定杆;83、护套;84、支撑套;9、集热 管;10、托盘。
