技术摘要：
本发明公开了一种地下车库智能化管理用车辆引导装置，包括一个支撑座，所述支撑座的内部设置有一个驱动机构，所述驱动机构的其中一端延伸至支撑座外且固定连接有一个引导机构，所述驱动机构的内部设置有一个固定机构，所述底座的上表面设置有一个夹持机构，所述夹持机  全部
背景技术：
近年来，随着现代高层建筑的发展，为了增加生活的舒适度和便捷性，也为了减少 土地的占用面积，地下车库成为现代建筑必不可少的配套设施之一；众所周知，地下车库的 管理系统(车位管理、照明管理等)是地下车库的一个重要的组成部分。 而现有的车辆引导装置在使用时，通常是在装置的两边均设置有引导牌，并通过 其中一个引导牌自身发光进行引导作业，而因车辆的灯光以及车库内部灯光的照射下，使 得引导牌自身的灯光并不够明显，进而使得其在引导时有时会无法发挥作用，对此有必要 提出一种地下车库智能化管理用车辆引导装置。
技术实现要素：

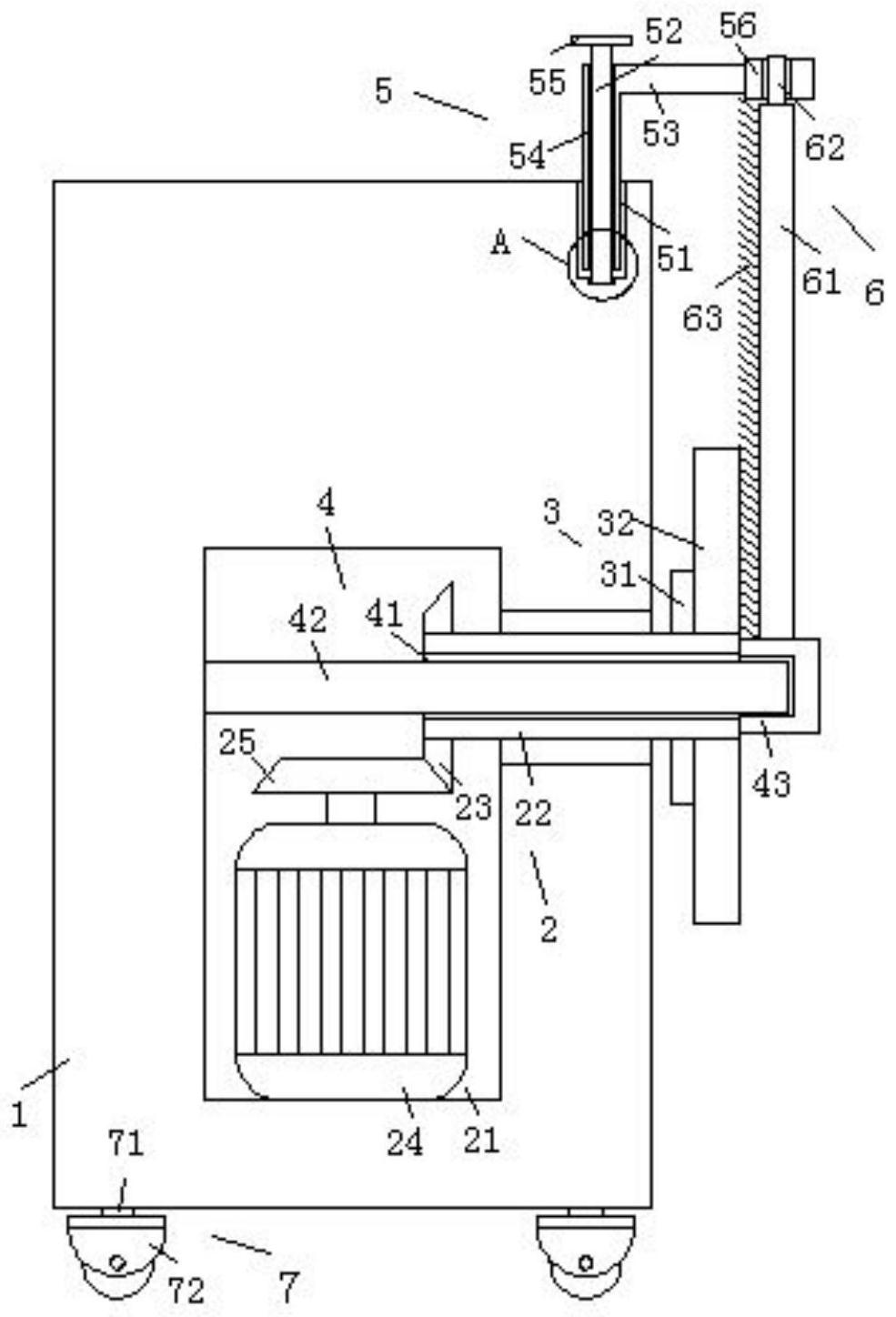

本发明要解决的技术问题是克服现有技术的缺陷，提供一种地下车库智能化管理 用车辆引导装置。 为了解决上述技术问题，本发明提供了如下的技术方案： 本发明一种地下车库智能化管理用车辆引导装置，包括一个支撑座，所述支撑座 的内部设置有一个驱动机构，所述驱动机构的其中一端延伸至支撑座外且固定连接有一个 引导机构，所述驱动机构的内部设置有一个固定机构，所述底座的上表面设置有一个夹持 机构，所述夹持机构与固定机构之间共同固定连接有一个清洁机构，所述底座的下表面设 置有一个移动机构。 作为本发明的一种地下车库智能化管理用车辆引导装置优选技术方案，所述驱动 机构包括一个驱动腔，所述驱动腔开设在支撑座的内部，所述驱动腔的其中一侧腔壁上通 过轴承转动连接有一根转动杆，所述转动杆的其中一端贯穿支撑座的对应侧壁并延伸至支 撑座外，所述转动杆的另一端延伸至驱动腔内且固定套接有一个第一锥齿轮，所述驱动腔 的腔底固定连接有一个驱动电机，所述驱动电机的输出端通过联轴器固定连接有一个第二 锥齿轮，所述第一锥齿轮与第二锥齿轮相啮合。 作为本发明的一种地下车库智能化管理用车辆引导装置优选技术方案，所述引导 机构包括一个固定板，所述固定板固定连接在转动杆位于支撑座外的杆壁上，位于所述固 定板一侧的转动杆杆壁上固定套接有一个指示牌，所述指示牌上开设有两个固定孔，对应 两个所述固定孔位置的固定板上固定连接有两根第一螺纹杆，两根所述第一螺纹杆远离固 定板的一端均贯穿对应的固定孔并向外延伸，两根所述第一螺纹杆位于指示牌外的一段杆 壁上均螺纹连接有一个螺母。 作为本发明的一种地下车库智能化管理用车辆引导装置优选技术方案，所述固定 机构包括一个通孔，所述通孔贯穿开设在转动杆上，对应所述通孔位置的驱动腔腔壁上固 定连接有一根支撑杆，所述支撑杆的其中一端贯穿通孔并延伸至转动杆外，所述支撑杆位 4 CN 111576971 A 说　明　书 2/4 页 于转动杆外的一段杆壁上设置有螺纹，所述支撑杆位于转动杆外的一端螺纹连接有一个螺 纹套筒。 作为本发明的一种地下车库智能化管理用车辆引导装置优选技术方案，所述夹持 机构包括一个安装槽，所述安装槽开设在支撑座的上表面，所述安装槽的槽底通过轴承转 动连接有一根第二螺纹杆，所述安装槽内滑动连接有一块安装块，所述安装块的上端延伸 至支撑座外，所述安装块对应第二螺纹杆的位置上贯穿开设有一个螺纹孔，所述第二螺纹 杆的上端贯穿螺纹孔并向上延伸至支撑座外且固定连接有一个转动把手，所述安装块位于 支撑座外的一端固定连接有一根固定环。 作为本发明的一种地下车库智能化管理用车辆引导装置优选技术方案，所述清洁 机构包括一块清洁板，所述清洁板呈竖直状固定连接在螺纹套筒的上端侧壁上，所述清洁 板的上表面固定连接有一个固定杆，所述固定杆的上端延伸至固定环内，所述清洁板靠近 支撑座一侧的侧壁上固定连接有一层清洁毛刷。 作为本发明的一种地下车库智能化管理用车辆引导装置优选技术方案，所述移动 机构包括四根转轴，四个所述转轴分别固定连接在支撑座下表面的四角处，四个所述转轴 的下端均固定连接有一个车轮。 作为本发明的一种地下车库智能化管理用车辆引导装置优选技术方案，所述指示 牌远离支撑座一侧的侧壁上设置有一层反光层。 本发明所达到的有益效果是： 1、本发明一种地下车库智能化管理用车辆引导装置，在使用时，可以驱动机构驱 动单独的一个引导机构进行转动，来对车辆进行引导，避免多重指示牌会混淆指示信息，同 时在引导机构进行转动时会途径清洁机构，清洁机构可以对引导机构表面的灰尘进行清 理，避免引导机构的表面会残留大量的灰尘，进而避免会对引导机构造成遮挡，便于引导装 置的使用。 2、本发明一种地下车库智能化管理用车辆引导装置，在使用时，可以通过转动把 手带动第二螺纹杆进行转动，第二螺纹杆通过与螺纹孔的配合可以驱动安装块进行上升， 安装块带动固定环同步上升，并解除对固定杆的固定，此时可以通过转动螺纹套筒将清洁 板以及清洁毛刷取下，并对其进行清洗或更换，便于其后续的使用。 附图说明 附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实 施例一起用于解释本发明，并不构成对本发明的限制。在附图中： 图1是本发明的结构示意图； 图2是本发明的俯视结构剖视图； 图3是本发明的侧视结构示意图； 图4是本发明的侧视结构剖视图； 图5是本发明图1中A部分的放大结构示意图。 图中：1、支撑座；2、驱动机构；21、驱动腔；22、转动杆；23、第一锥齿轮；24、驱动电 机；25、第二锥齿轮；3、引导机构；31、固定板；32、指示牌；33、固定孔；34、第一螺纹杆；35、螺 母；4、固定机构；41、通孔；42、支撑杆；43、螺纹套筒；5、夹持机构；51、安装槽；52、第二螺纹 5 CN 111576971 A 说　明　书 3/4 页 杆；53、安装块；54、螺纹孔；55、转动把手；56、固定环；6、清洁机构；61、清洁板；62、固定杆； 63、清洁毛刷；7、移动机构；71、转轴；72、车轮；8、反光层。
