技术摘要:
本发明涉及生态滤沟领域,公开了用于城市点源污染治理的生态滤沟,包括沟槽,沟槽内设有第一滤沟和第二滤沟,第一滤沟和第二滤沟之间设有隔板,第一滤沟内设有拦截组件,拦截组件包括过滤板、过滤器、第一安装座和第二安装座,过滤板上设有通孔,通孔内设有过滤器,过 全部
背景技术:
近年来,随着工业、科技等领域的发展,我国的城市化水平不断地提高,城市数量 和城市人口不断增加,从而城市污水排放量日益升高。而我国目前城市污水很多都是未经 任何有效的处理就直接集中排放到附近的河道,使得原本干净和美观的天然水体成为了污 染物的排放水渠。城市很多河道都呈现黑臭状况。这种状况已经严重影响了人民生活质量 和城市环境。治理城市河道成为了城市建设一项非常重要的问题。申请号201920647001.3 的实用新型专利公开了一种城市雨水生态滤沟,包括设置在城市道路一侧或者双侧的沟 槽,还包括设置在沟槽内的生态滤沟;所述生态滤沟从下至上依次包括防渗层、排水层、填 料层和种有绿植的土壤层;所述排水层底部等间距设有一段排水管;所述排水管管壁上开 设有透水孔;所述排水管一端位置处安装有水泵和引水管,所述引水管的顶部伸出所述土 壤层后连接有一组喷雾喷头。上述专利具有随机性强、突发性强、污染处理径流量大的特 点,解决了城市雨水流量控制的难题。但是现有技术在治理大型城市点源污染引起的污染 水体过程中,由于污染水体的悬浮物无法拦截,当污染水体扩散后,污染水体发臭变黑,后 期难治理。
技术实现要素:

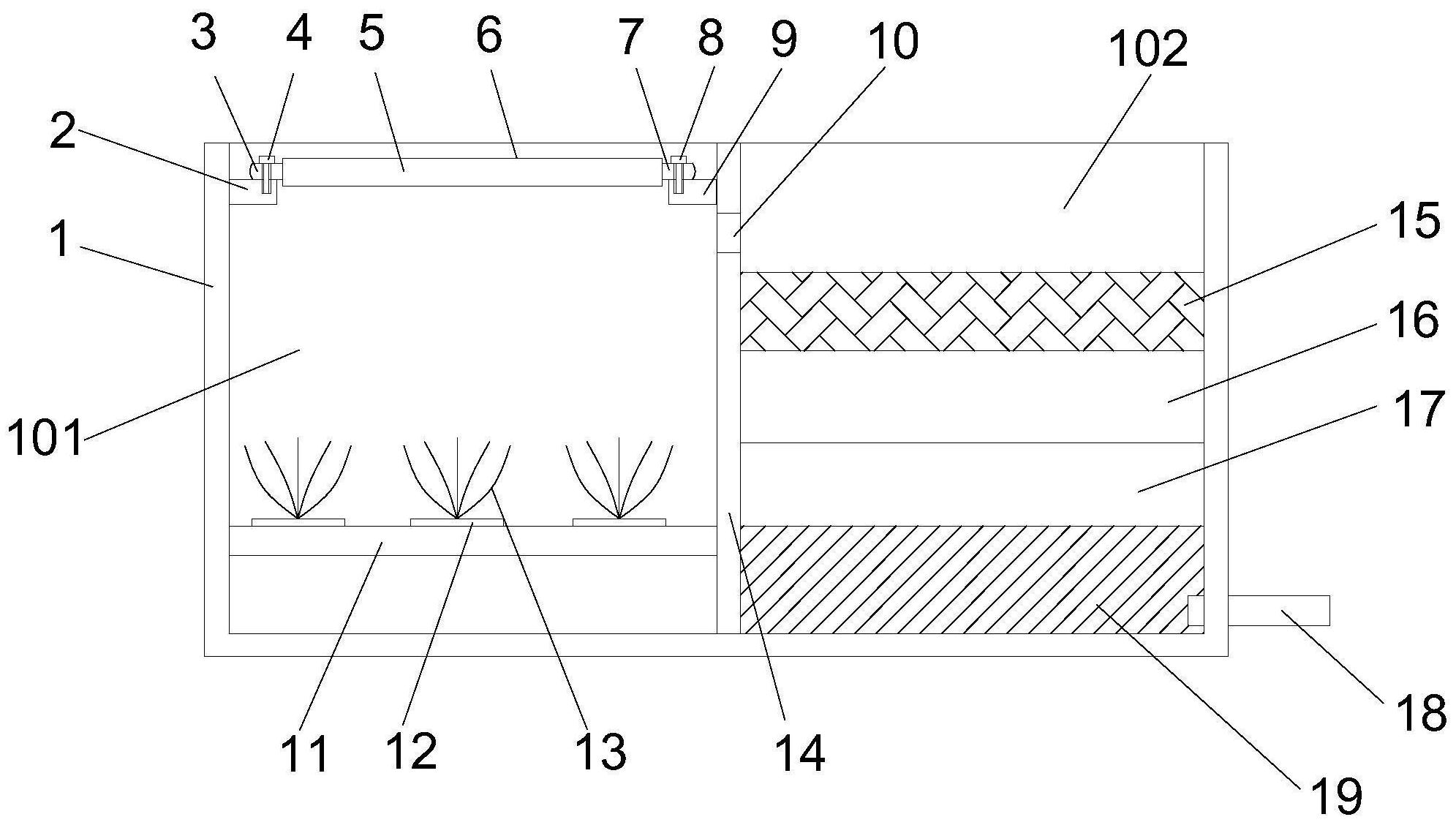

本发明针对现有技术中的缺点,提供了用于城市点源污染治理的生态滤沟。 为了解决上述技术问题,本发明通过下述技术方案得以解决: 用于城市点源污染治理的生态滤沟,包括沟槽,沟槽内设有第一滤沟和第二滤沟, 第一滤沟和第二滤沟之间设有隔板,第一滤沟内设有拦截组件,拦截组件包括过滤板、过滤 器、第一安装座和第二安装座,过滤板上设有通孔,通孔内设有过滤器,过滤器包括筒体、过 滤网和凸环,筒体底部设有过滤网,筒体外圆周环绕设有凸环,凸环和过滤板接触,过滤板 两端分别设有第一安装座和第二安装座;第二滤沟从下到上包括排水层、过滤层、净化层、 滤料层。过滤器通过过滤网将污水中的悬浮物、杂质过滤掉,从而减少污水中的悬浮物、杂 质,消除因悬浮物、杂质引起的水体黑臭问题;并且定时将过滤器更换,从而避免因过滤器 长期使用导致堵塞的情况,提升过滤器的过滤效果,从而提升拦截组件的过滤效果。通过拦 截组件将污水中的悬浮物、杂质过滤掉,消除因悬浮物、杂质引起的水体黑臭问题,对污染 水体进行过滤净化,从而提升水质 作为优选,沟槽内壁上设有第一固定板,第一固定板上设有第一螺纹孔,第一安装 座上设有第一开孔,第一螺钉穿过第一开孔后和第一螺纹孔连接;隔板上设有第二固定板, 第二固定板上设有第二螺纹孔,第二安装座上设有第二开孔,第二螺钉穿过第二开孔后和 第二螺纹孔连接。通过第一安装座和第一固定板的配合、第二安装座和第二固定板的配合, 能将过滤板拆卸下来,从而方便更换过滤器,并且也能将过滤板拆卸下来清洗,避免过滤板 3 CN 111573967 A 说 明 书 2/4 页 上的通孔堵塞。 作为优选,第一滤沟内还设有安装支架,安装支架上设有土壤层,土壤层上设有水 生植物,水生植物位于拦截组件的下方。通过水生植物为微生物的生长提供适当的氧,并对 水体中磷酸盐和硝酸盐具有较好的吸收作用,从而净化污水水质。 作为优选,隔板上设有溢流口,沟槽上设有排水管,排水管和排水层连通。第一滤 沟的污水从溢流口流到第二滤沟内,污水经过滤料层、净化层、过滤层、排水层后从排水管 中流出。 作为优选,沟槽的长度为50-70cm,沟槽的高度为90-130cm,沟槽的宽度为70- 80cm。 作为优选,排水层由砾石和砂石组成,排水层的高度为35cm,砾石和砂石的体积比 为1:3,砾石的粒径为30mm,砂石的粒径为50mm。 作为优选,过滤层由石英砂填充而成,过滤层的高度为20cm,石英砂的粒径为 10mm;净化层由沸石填充而成,净化层的高度为30cm,沸石的粒径为6mm;滤料层由陶粒填充 而成,滤料层的高度为20cm,陶粒的粒径为5mm。 本发明由于采用了以上技术方案,具有显著的技术效果:过滤器通过过滤网将污 水中的悬浮物、杂质过滤掉,从而减少污水中的悬浮物、杂质,消除因悬浮物、杂质引起的水 体黑臭问题;并且定时将过滤器更换,从而避免因过滤器长期使用导致堵塞的情况,提升过 滤器的过滤效果,从而提升拦截组件的过滤效果。通过拦截组件将污水中的悬浮物、杂质过 滤掉,消除因悬浮物、杂质引起的水体黑臭问题,对污染水体进行过滤净化,从而提升水质。 本发明的第一滤沟采用拦截组件和水生植物净化水质,能有效地截污水中的悬浮物、杂质; 第二滤沟采用滤料层、净化层、过滤层、排水层的结构,滤料层过滤掉污水中的不溶性物质, 净化层吸附污水中的氮磷污染物,排水层起到均匀布水的作用,利用砾石和砂石形成的大 孔隙,实现高效的排水功能。本发明具有将污水中的悬浮物、杂质过滤掉,对污染水体进行 过滤净化,从而提升水质的优点。 附图说明 图1是本发明的结构示意图。 图2是拦截组件的结构示意图。 图3是图2隐藏掉过滤器时的结构示意图。 图4是过滤器的结构示意图。 图5是第一固定板的结构示意图。 图6是第二固定板的结构示意图。 以上附图中各数字标号所指代的部位名称如下:其中,1—沟槽、101—第一滤沟、 102—第二滤沟、2—第一固定板、3—第一安装座、301—第一开孔、4—第一螺钉、5—过滤 板、6—拦截组件、7—第二安装座、701—第二开孔、8—第二螺钉、9—第二固定板、10—溢流 口、11—安装支架、12—土壤层、13—水生植物、14—隔板、15—滤料层、16—净化层、17—过 滤层、18—排水管、19—排水层、20—过滤器、21—通孔、22—第一螺纹孔、23—第二螺纹孔、 24—筒体、25—凸环、26—过滤网。 4 CN 111573967 A 说 明 书 3/4 页
