技术摘要：
本发明实施例提供一种功率控制方法及设备，该方法包括：接收至少两个PUCCH的传输配置信息和/或TPC命令；根据所述至少两个PUCCH的传输配置信息和/或TPC命令，确定至少两个PUCCH传输的功率控制参数。在本发明实施例中，不同的PUCCH传输的功率控制参数可以根据接收到的至  全部
背景技术：
新空口(New  Radio，NR)版本15(Release-15，Rel-15)中，单收发节点(Single- TRP)传输场景下，无线资源控制(Radio  Resource  Control，RRC)信令指示信息中每个终端 (例如用户设备(User  Equipment，UE))的所有物理上行控制信道(Physical  Uplink  Control  Channel，PUCCH)资源配置信息共享相同的功率控制参数集合，包括P0取值集合、 路损计算参考参考信号集合、闭环功率控制进程集合；每个UE的所有PUCCH资源配置信息共 享相同的空间相关信息集合。功率控制参数与空间相关信息的关联关系包含在空间相关信 息配置信息中。 对于一个PUCCH传输，媒体接入控制控制单元(Media  Access  Control  Control  Element，MAC  CE)可激活空间相关信息集合中的一个空间相关信息用于指示PUCCH的发送 波束。同时，通过空间相关信息与功率控制参数的关联关系，可获取到实际PUCCH传输使用 的功率参数。 多收发节点(Multi-TRP)传输场景下，可能存在多个PUCCH，用于多个下行链路的 确认应答(Acknowledgement，ACK)/否定应答(Negative  Acknowledge，NACK)和信道状态信 息(Channel  State  Information，CSI)信息反馈。如果仍然沿用Single-TRP传输场景下的 PUCCH功率控制机制，将可能导致PUCCH发射功率受限或发射功率过高，进而引起覆盖受限 或干扰增大，降低下行传输速率。
技术实现要素：

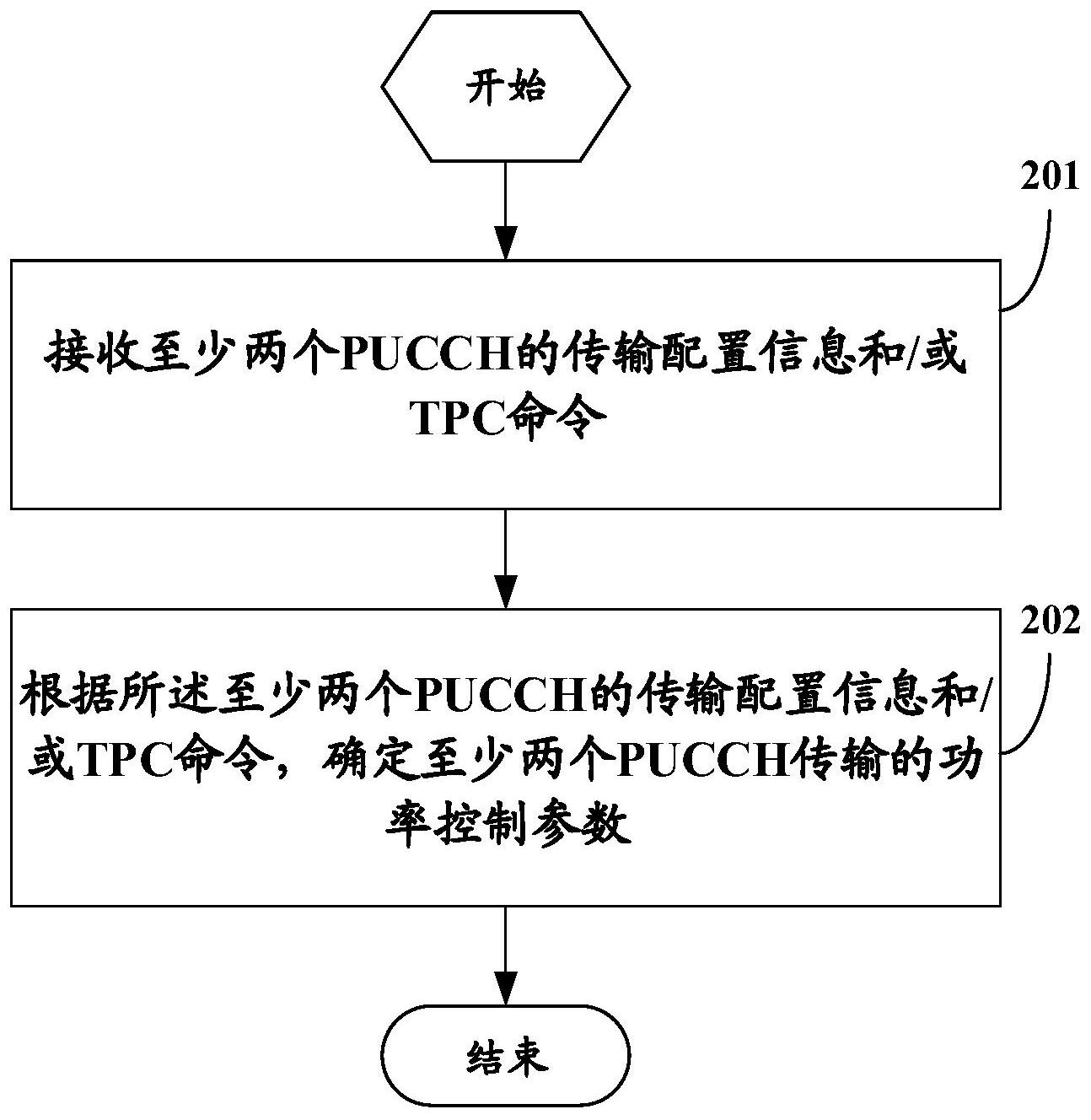

本发明实施例的一个目的在于提供一种功率控制方法及设备，解决如何在Multi- TRP传输场景中对多个PUCCH进行功率控制的问题。 第一方面，本发明实施例提供一种功率控制方法，应用于终端，包括： 接收至少两个物理上行控制信道PUCCH的传输配置信息和/或发射功率控制TPC命 令； 根据所述至少两个PUCCH的传输配置信息和/或TPC命令，确定所述至少两个PUCCH 传输的功率控制参数。 第二方面，本发明实施例还提供一种功率控制方法，应用于网络设备，包括： 向终端发送至少两个PUCCH的传输配置信息和/或TPC命令，其中，所述至少两个 PUCCH的传输配置信息和/或TPC命令用于所述终端确定至少两个PUCCH传输的功率控制参 数。 第三方面，本发明实施例还提供一种终端，包括： 第一接收模块，用于接收至少两个PUCCH的传输配置信息和/或TPC命令； 确定模块，用于根据所述至少两个PUCCH的传输配置信息和/或TPC命令，确定至少 5 CN 111615182 A 说　明　书 2/11 页 两个PUCCH传输的功率控制参数。 第四方面，本发明实施例还提供一种网络设备，包括： 第一发送模块，用于向终端发送至少两个PUCCH的传输配置信息和/或TPC命令，其 中，所述至少两个PUCCH的传输配置信息和/或TPC命令用于所述终端确定至少两个PUCCH传 输的功率控制参数。 第五方面，本发明实施例还提供一种通信设备，包括：处理器、存储器及存储在所 述存储器上并可在所述处理器上运行的程序，所述程序被所述处理器执行时实现如第一方 面或第二方面所述的功率控制方法的步骤。 第六方面，本发明实施例还提供一种计算机可读存储介质，所述计算机可读存储 介质上存储有计算机程序，所述计算机程序被处理器执行时实现如第一方面或第二方面所 述的功率控制的步骤。 在本发明实施例中，不同的PUCCH传输的功率控制参数可以根据接收到的至少两 个PUCCH的传输配置信息和/或TPC命令进行确定，可实现Multi-TRP场景下，不同PUCCH独立 功率控制，避免PUCCH发射功率受限导致的覆盖问题，或PUCCH发射功率过大导致的干扰问 题，提高下行传输速率。 附图说明 通过阅读下文优选实施方式的详细描述，各种其他的优点和益处对于本领域普通 技术人员将变得清楚明了。附图仅用于示出优选实施方式的目的，而并不认为是对本发明 的限制。而且在整个附图中，用相同的参考符号表示相同的部件。在附图中： 图1为本发明实施例的无线通信系统的架构示意图； 图2为本发明实施例的功率控制方法的流程图之一； 图3为本发明实施例中功率控制方案一的示意图； 图4为本发明实施例中功率控制方案二的示意图； 图5为本发明实施例的功率控制方法的流程图之二； 图6为本发明实施例的终端的结构示意图之一； 图7为本发明实施例的网络设备的结构示意图之一； 图8为本发明实施例的终端的结构示意图之二； 图9为本发明实施例的网络设备的结构示意图之二。
