技术摘要：
本发明属于纳米材料领域，特别是涉及一种碳纤维布@SnO2@SnS2异质结及其制备方法，制备方法包括以下步骤：步骤一，利用磁控溅射法，在碳纤维布上溅射形成一层SnO2薄膜，并置于管式炉退火处理，得到碳纤维布@SnO2；步骤二，将四氯化锡和硫代乙酰胺溶于乙醇和醋酸的混合溶  全部
背景技术：
在过渡金属硫化物中，SnS2是带隙宽度为2.2-2.5eV的n型半导体材料，每  层Sn原 子通过较强的Sn-S共价键与S原子相连接，层与层之间则是通过较弱 的范德华力相连。由 于其具有储量丰富、价格低廉、光催化效率高和储能容量大 等优点，具有较好的应用前景。
技术实现要素：

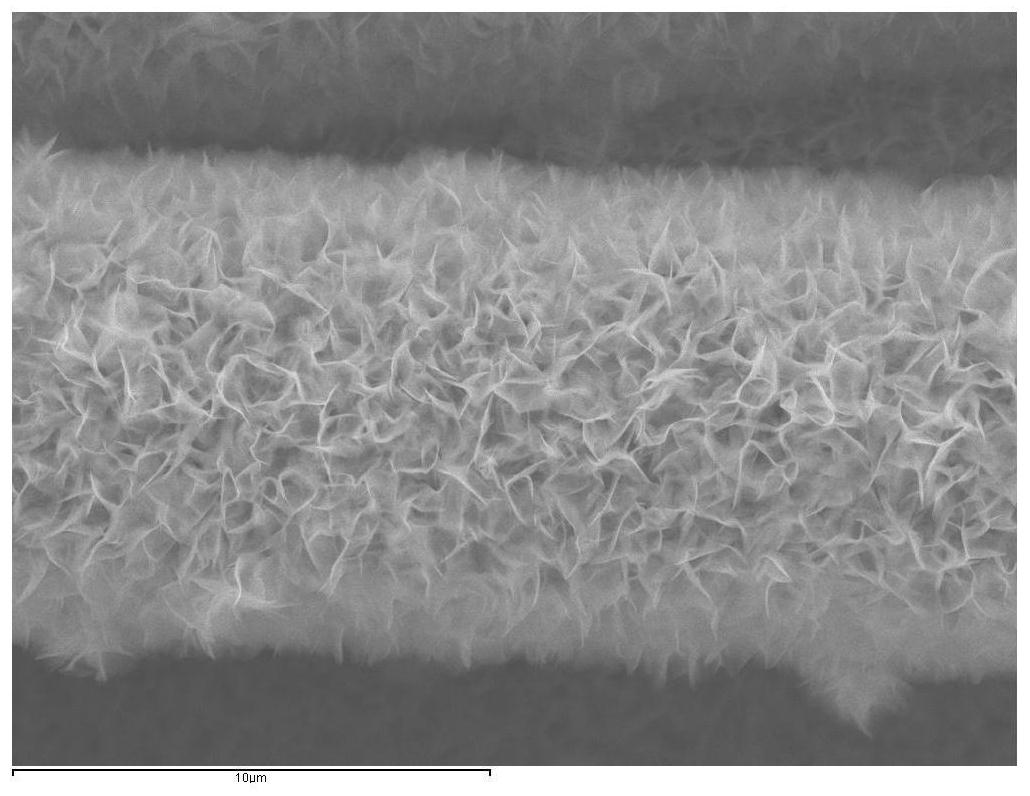

本发明所要解决的首要技术问题是提供一种工艺简单、成本低、反应周期短、  均 匀的碳纤维布@SnO2@SnS2异质结及其制备方法。 一种碳纤维布@SnO2@SnS2异质结制备方法，包括以下步骤： 步骤一，利用磁控溅射法，在碳纤维布上溅射形成一层SnO2薄膜，并置于管式炉退 火处理，得到碳纤维布@SnO2； 步骤二，将四氯化锡和硫代乙酰胺溶于乙醇和醋酸的混合溶液中，搅拌一定时间， 形成溶液A； 步骤三，将溶液A和碳纤维布@SnO2装入反应釜中，放入恒温干燥箱中，一定温度下 反应数小时； 步骤四，让反应釜自然冷却至室温，用乙醇与去离子水分别洗涤多次，干燥，得到 碳纤维布@SnO2@SnS2异质结。 进一步地，步骤一所述的溅射时间为2-10小时，退火温度为300-500℃，退火时间 为1-8小时。 进一步地，步骤二所述的四氯化锡的量为0 .035-3 .5g；硫代乙酰胺的量为  0.01875-1.875g。 进一步地，步骤二所述乙醇的量为10-100ml；醋酸的量为0.5-5ml；搅拌时间为10- 60min。 进一步地，所述步骤三的反应温度为100-200℃；反应时间为8-20小时。 本发明的有益效果：本发明的碳纤维布@SnO2@SnS2异质结的制备方法，磁控溅射法 辅助液相法制备而成碳纤维布@SnO2@SnS2异质结，制备方法简单，重复性高，成本低，反应周 期短，且对环境无污染。制备出的碳纤维布与SnO2@SnS2异质结结合牢固，SnO2@SnS2异质结 分布于碳纤维的外周，SnO2@SnS2异质结大小均匀、尺寸可调、分散良好，可应用于光催化、气 敏、吸附、光电探测、太阳能电池以及储能等领域。 附图说明 图1是实施例1所制备碳纤维布@SnO2的扫描电子显微镜(SEM)照片。 3 CN 111589456 A 说　明　书 2/4 页 图2是实施例1所制备碳纤维布@SnO2@SnS2的扫描电子显微镜(SEM)照片。
