技术摘要：
本发明涉及灵芝孢子生产加工技术领域，公开了一种灵芝孢子粉超临界CO2流体萃取用注入泵装置。注入泵装置包括注入泵、液压组件、冷媒组件、辅助换热组件。液压组件为注入泵提供液压油以实现能量传递。液压组件包括液压缸、箱体一、输油管、回油管，箱体一内收容有液压油  全部
背景技术：
灵芝孢子是灵芝在生长成熟期，从灵芝菌褶中弹射出来的极其微小的卵形生殖细 胞即灵芝的种子。灵芝孢子为棕褐色粉状物，外观极其细腻，因为破壁后会有孢子油渗出， 造成陀结块现状。因此需要从孢子粉中分离出孢子油，以得到纯净度高的灵芝孢子粉末。 由于超临界状态CO2流体，具有像液体一样的流动性和像气体一样的扩散性，并具 有很强的溶解性，非常适合应用于萃取分离孢子粉末中的孢子油，通常需要使用注入泵装 置将超临界状态的CO2流体注入具有孢子粉末的萃取釜内，以进行分离萃取操作。 在现有技术中，注入泵装置主要包括注入泵、以及为注入泵提供液压油以实现能 量传递的液压组件，而液压组件主要包括液压缸和油箱。在能量传递过程中液压缸与油箱 之间的回油管上会产生大量的热量，该热量如果不能及时的散发会导致液压油温度不断地 升高，而当液压油温度过高时，会对注入泵装置的密封件造成极大的损坏。为了解决上述问 题，通常在注入泵装置的液压缸与油箱之间的回油管路中间安装风冷散热器，但是风冷散 热器对液压油的散热效果较差，已经渐渐无法满足人们对于注入泵装置的使用需要。
技术实现要素：

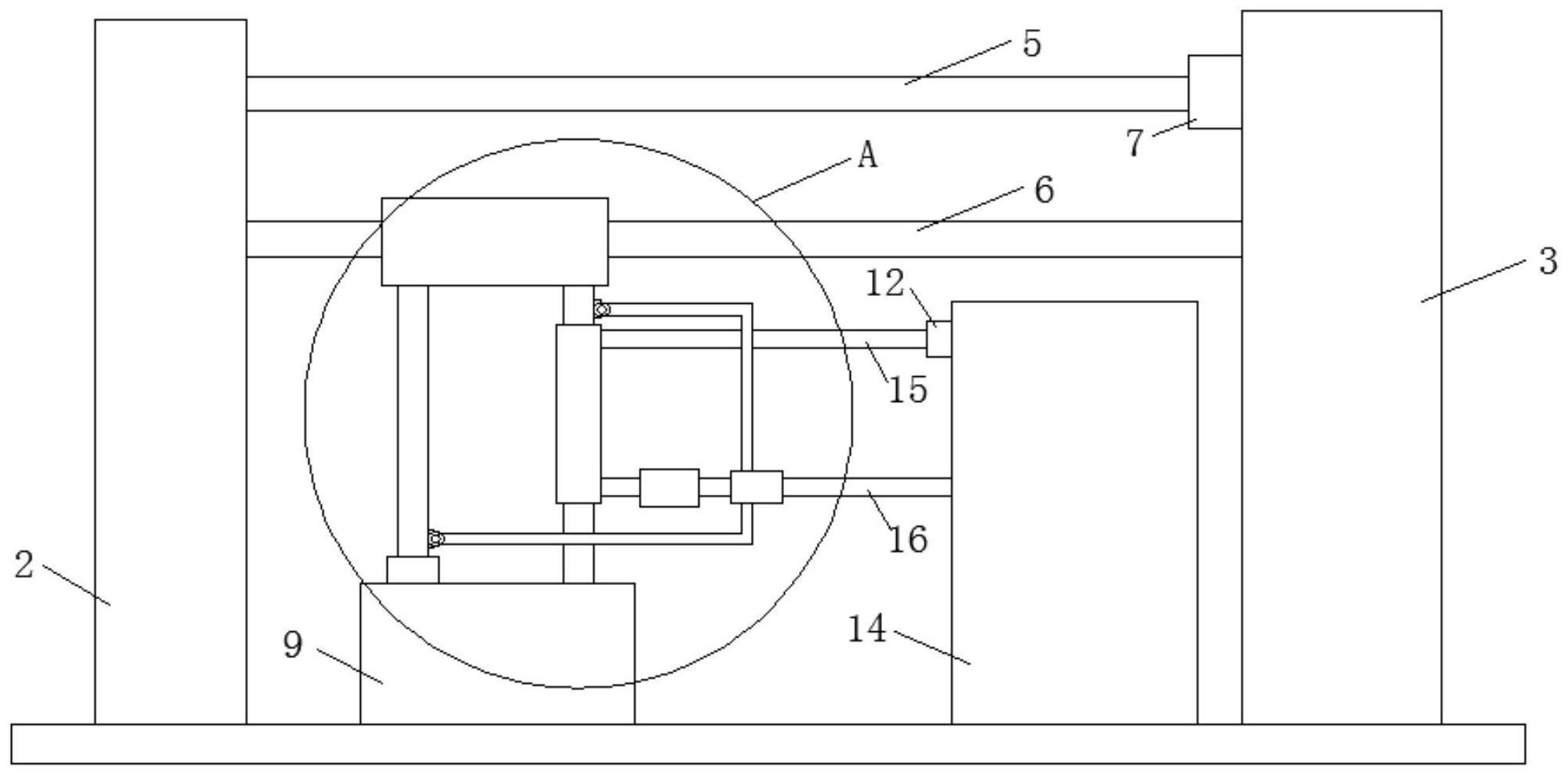

为解决注入泵装置的液压组件中液压缸与油箱之间回油管散热较差的技术问题， 本发明提供一种灵芝孢子粉超临界CO2流体萃取用注入泵装置。 本发明采用以下技术方案实现：一种灵芝孢子粉超临界CO2流体萃取用注入泵装 置，其包括： 注入泵； 液压组件，其为所述注入泵提供液压油以实现能量传递；所述液压组件包括液压 缸、箱体一、输油管、回油管，所述箱体一内收容有液压油；所述液压缸的输入端与所述箱体 一的输出端之间通过所述输油管连通，所述液压缸的输出端与所述油箱一的输入端之间通 过所述回油管连通；以及 冷媒组件，其与所述液压油发生热交换以降低所述液压油的油温；所述冷媒组件 包括热交换器一、箱体二、输入管一、输出管一；所述热交换器一安装在所述回油管上，所述 箱体二内收容有与所述回油管内液压油发生热交换的冷媒一；所述热交换器一的冷媒输入 端通过输入管一与所述箱体二的输出端连通，所述热交换器一的冷媒输出端通过输出管一 与所述箱体二的输入端连通。 作为上述方案的进一步改进，注入泵装置还包括辅助换热组件，所述辅助换热组 件包括热交换器二、箱体三、输入管二、输出管二，所述热交换器二安装在所述输出管一上， 所述箱体三内收容有用于与所述输出管一内的所述冷媒一发生热交换的冷媒二；所述热交 4 CN 111577713 A 说　明　书 2/5 页 换器二的冷媒输入端通过输入管二与所述箱体三的输出端连通，所述热交换器二的冷媒输 出端通过输出管二与所述箱体三的输入端连通。 作为上述方案的更进一步改进，所述箱体三上安装有输送泵，用于将所述箱体三 内的所述冷媒二通过所述输入管二泵送至所述热交换器二。 作为上述方案的更进一步改进，所述冷媒一为液态水，所述冷媒二为液态氟利昂。 作为上述方案的更进一步改进，所述辅助换热组件还包括压缩机、热交换器三、输 入管三、输出管三，所述压缩机和热交换器三沿所述冷媒二在所述输出管二内的流动方向 依次安装在所述输出管二上，所述热交换器三的冷媒输入端通过所述输入管三与所述输入 管一连通，所述热交换器三的冷媒输出端通过所述输出管三与所述热交换器一和所述热交 换器二之间的输出管一连通。 作为上述方案的更进一步改进，所述输入管三与所述输入管一的连接处设置有阀 门，所述输出管三与所述输出管一的连接处也设置有阀门。 作为上述方案的更进一步改进，所述冷媒一为液态氟利昂，所述冷媒二为液态水。 作为上述方案的更进一步改进，所述辅助换热组件还包括压缩机，所述压缩机安 装在所述热交换器一与所述热交换器二之间的所述输出管一上。 作为上述方案的进一步改进，所述液压组件还包括输油泵，所述输油泵安装在所 述箱体一上，用于将所述箱体一内的所述液压油通过所述输油管泵送至所述液压缸。 作为上述方案的进一步改进，所述冷媒组件还包括输送泵，所述输送泵安装在所 述箱体二上，用于将所述箱体二内的所述冷媒一通过所述输入管一泵送至所述热交换器 一。 本发明的有益效果为： 1、本发明的灵芝孢子粉超临界CO2流体萃取用注入泵装置，替代了传统的风冷方 式，通过在液压缸与箱体一之间的回油管上设置的冷媒组件，冷媒组件可以通过热传导的 方式与回油管内的液压油发生热交换，以降低液压油的油温，从而降低回油管的管体温度， 避免高温对注入泵装置的密封件造损坏。 2、本发明的灵芝孢子粉超临界CO2流体萃取用注入泵装置，通过在冷媒组件上设 置的辅助换热组件，可以使热交换后具有一定温度的冷媒一快速降温至初始温度，使得冷 媒一可以投入其对回油管的下一次换热循环中，以保证冷媒一与回油管换热的连续稳定。 附图说明 图1为本发明实施例1提供的灵芝孢子粉超临界CO2流体萃取用注入泵装置的整体 结构示意图； 图2为图1中的A处放大的结构意图； 图3为本发明实施例2提供的灵芝孢子粉超临界CO2流体萃取用注入泵装置的整体 结构示意图。 主要符号说明： 2、液压缸；3、箱体一；5、输油管；6、回油管；7、输油泵；8、热交换器一；9、箱体二； 10、输入管一；11、输出管一；12、输送泵；13、热交换器二；14、箱体三；15、输入管二；16、输出 管二；18、压缩机；19、热交换器三；20、输入管三；21、输出管三；23、阀门。 5 CN 111577713 A 说　明　书 3/5 页
