技术摘要：
本发明公开了一种消防救生门，包括门框上方与消防水管路连接其余与墙体连接，且内部设有消防水幕墙，消防水幕墙顶端固定轴平台，固定轴平台的一端固定连接拉锁电机另一端开设水幕墙出水口，固定连接拉锁电机下方开设水幕墙接水口，固定连接拉锁电机中的连接拉索拉索固  全部
背景技术：
消防救生主要是指消1、为了防止火灾，2减少人员财产损失，3、预防灾难发生，4保 证人身安全。经检索，中国专利申请号为CN206397366U的专利，公开了消防安全门装置，包 括安全门装置主体，所述安全门装置主体的侧面安装有铜铝合金材料制成的安全门，所述 安全门的侧面安装有坚硬耐热防水材料制成的安全门门框，使得当安全门与安全门门框闭 合在一起时，能够让消防安全门装置足够坚固，使得固定柱稳定的固定在消防安全门装置 的内部，同时在安全门的内侧安装了消防设备放置柜，可以将消防相关的设备放置在消防 设备放置柜的内部上述专利中的消防安全门存在以下不足：1、无法扑灭火/2、无法形成人 员防护区域3、无法自行自救灭火。
技术实现要素：

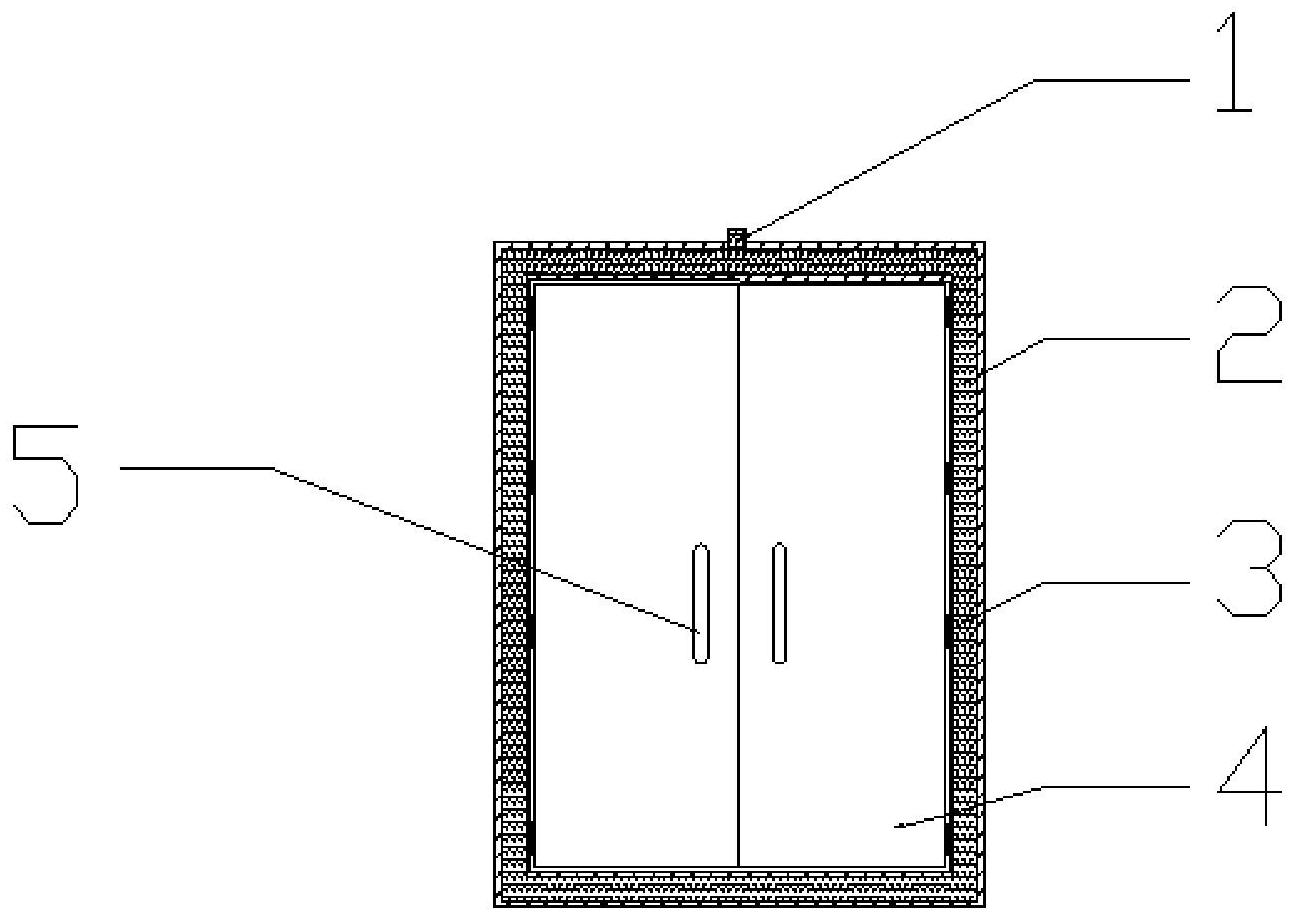

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种消防救生门。 为了实现上述目的，本发明采用了如下技术方案：一种消防救生门，包括消防水管 路、门框、合页、门板、把手；所述门框内侧两端与合页一端固定连接，所述合页另一端固定 连接门板，所述门框上方与消防水管路连接其余与墙体连接，且内部设有消防水幕墙，所述 消防水幕墙顶端连接有固定轴平台，所述固定轴平台的一端固定连接有拉锁电机，另一端 开设有水幕墙出水口，所述拉锁电机下方开设有水幕墙接水口，所述拉锁电机中装有连接 拉索，且连接拉索的一端固定连接于拉锁电机，另一端固定连接有固定环，所述门板内部开 设有储物间，且储物间地板上开有凹形槽且凹形槽与滑动门板滑动连接，所述门板上端开 设有门板水道，且与滑动门板机械连接，所述滑动门板内部上端固定连接自动闭合装置B 端，且自动闭合装置B端固定连接快速抽拉消防水管和把手开放拉索，所述把手开放拉索线 性连接联动开放把手(A)。 进一步的，所述门框内部顶端固定连接消防水管出水口，所述消防水管出水口下 方设有固定轴平台，且固定轴平台一端内壁上连接有连接有水幕墙出水口，且在连接有水 幕机关口上端安装拉索电机，所述拉索电机内的连接拉索与镜像另一端的固定轴平台上的 拉索固定环连接，所述固定轴平台轴心下方开设水幕墙出水口所述固定轴平台底部与消防 水幕墙固定连接，所述消防水幕墙内侧设有多个扇形水雾喷嘴。 进一步的，所述门板整体内部为空心结构，且中心部位开设出储物间，所述储物间 上部设有门板水道下方与滑动门板凹凸连接，所述门板水道内部位空心结构，且在门板水 道内部的右下角设有滑动门水道，所述滑动门水道的右上角与自动闭合装置A端固定连接。 进一步的，所述滑动门板内部为空心结构，且在滑动门板上方开设有滑动门板水 道，且滑动门板水道右下部安装自动闭合装置A端。 进一步的，所述滑动门板内部呈空心结构，且在其左上角安装自动闭合装置B端， 3 CN 111603702 A 说　明　书 2/4 页 所述自动闭合装置B端尾部与把手开放拉索的一端连接，且把手开放拉索中段与拉索滑轮 连接尾段与把手孔连接。 进一步的，所述自动闭合装置B端底部与快速抽拉消防水管头部连接，且快速抽拉 消防水管尾部与把手连接。 进一步的，所述把手尾部与联动开放把手锁连接，所述联动开放把手锁呈圆环状 其开口处与滑动门板连接，且联动开放把手锁开口内设有锁舌拉索，所述锁舌拉索一端与 把手开放拉索连接另一端与锁舌连接，所述锁舌底部与锁舌弹簧弹性连接。 附图说明 图1为本发明提出的一种消防救生门的结构示意图。 图2为本发明提出的一种消防救生门的侧视图。 图3为本发明提出的一种消防救生门的工作侧视图。 图4为本发明提出的一种消防救生门的工作俯视图。 图5为本发明提出的一种消防救生门的水幕墙喷水孔放大图。 图6为本发明提出的一种消防救生门的门板剖视图。 图7为本发明提出的一种消防救生门的滑动门板剖视图图。 图8为本发明提出的一种消防救生门的联动开放把手锁剖视图。 图1-8中：1、消防水管路、2、门框、201、消防水管出水口、202、连接拉索、203、拉索 电机、204、消防水幕墙、205、水幕墙出水口、206、固定轴平台207、水幕墙机关接水口、208、 拉索固定环、3、合页、4、门板、401、门板水道、402、滑动门板、403、储物间、40101、滑动门水 道、40102、自动闭合装置A端、40201、自动闭合装置B端、40202、拉索滑轮、40203、把手开放 拉索40204、把手孔、40205、快速抽拉消防水管、5、把手、A、联动开放把手锁、A01、锁舌弹簧 A02、锁舌拉索、A03、锁舌、B、扇形水雾喷嘴。
