技术摘要：
本发明公开了一种麻醉科困难气道患者气管插管装置，属于医疗器械设备技术领域，包括升降安装组件、转动组件、插管组件和口腔扩张组件，所述插管组件包括气管插管、移动插管件和插管照明件，所述气管插管竖直设置在转动组件上，所述移动插管件设置在转动组件上，所述插  全部
背景技术：
医疗设备不断提高医学科学技术水平的基本条件，也是现代化程度的重要标志， 医疗设备已成为现代医疗的一个重要领域。医疗的发展在很大程度上取决于仪器的发展， 甚至在医疗行业发展中，其突破瓶颈也起到了决定性的作用。医疗设备是指单独或者组合 使用于人体的仪器、设备、器具、材料或者其他物品，也包括所需要的软件。对于人体体表及 体内的治疗效果不是通过药理学、免疫学或者代谢的手段来获得，而是医疗器械产品起到 了一定的辅助作用。在使用期间，旨在达到下列预期目的：对疾病的预防、诊断、治疗、监护、 缓解；对损伤或者残疾的诊断、治疗、监护、缓解、补偿；对解剖或者生理过程的研究、替代、 调节；妊娠控制。 气管插管是指将一特制的气管内导管经声门置入气管的技术称为气管插管，这一 技术能为气道畅通、通气供氧、呼吸道吸引和防止误吸等提供最佳条件。气管插管是急救工 作中常用的抢救技术，是呼吸道管理中应用最广泛、最有效、最快捷的手段之一，是医务人 员必须熟练掌握的基本技能。而对患者进行气管插管时，通常使用气管插管装置。 如公开号为CN208943163U的专利涉及一种医用麻醉科困难气道患者气管插管装 置，涉及医疗设备领域，包括对称的L形支架，其特征是：对称的所述L形支架的下端分别固 定连接支撑板，对称的所述L形支架的另一侧分别固定连接支撑环的两侧，所述支撑环上分 别设置有弧形卡块，对称的所述弧形卡块的上侧分别固定有凸轴一，对称的所述凸轴一上 分别铰接连杆一且上端螺纹连接螺母一，对称的所述连杆一的另一端分别铰接凸轴二，对 称的所述凸轴二分别固定在连杆二的一端。该实用新型涉及医疗设备领域，具体地讲，涉及 一种医用麻醉科困难气道患者气管插管装置。本装置能够实现困难气道插管时的角度调 节，方便插管的顺利进行。 但是，上述装置在使用中还存在以下问题：第一，在对患者进行插管时，由于患者 的处于昏迷状态，不能自助的张开口腔，需要将患者的口腔打开并保持张开状态，现有的装 置不能将患者的口腔打开，导致患者在插管时不便，第二，在进行插管时，不能对患者的气 管进行照明和查看，在插管容易造成对患者气管的损坏和影响。
技术实现要素：

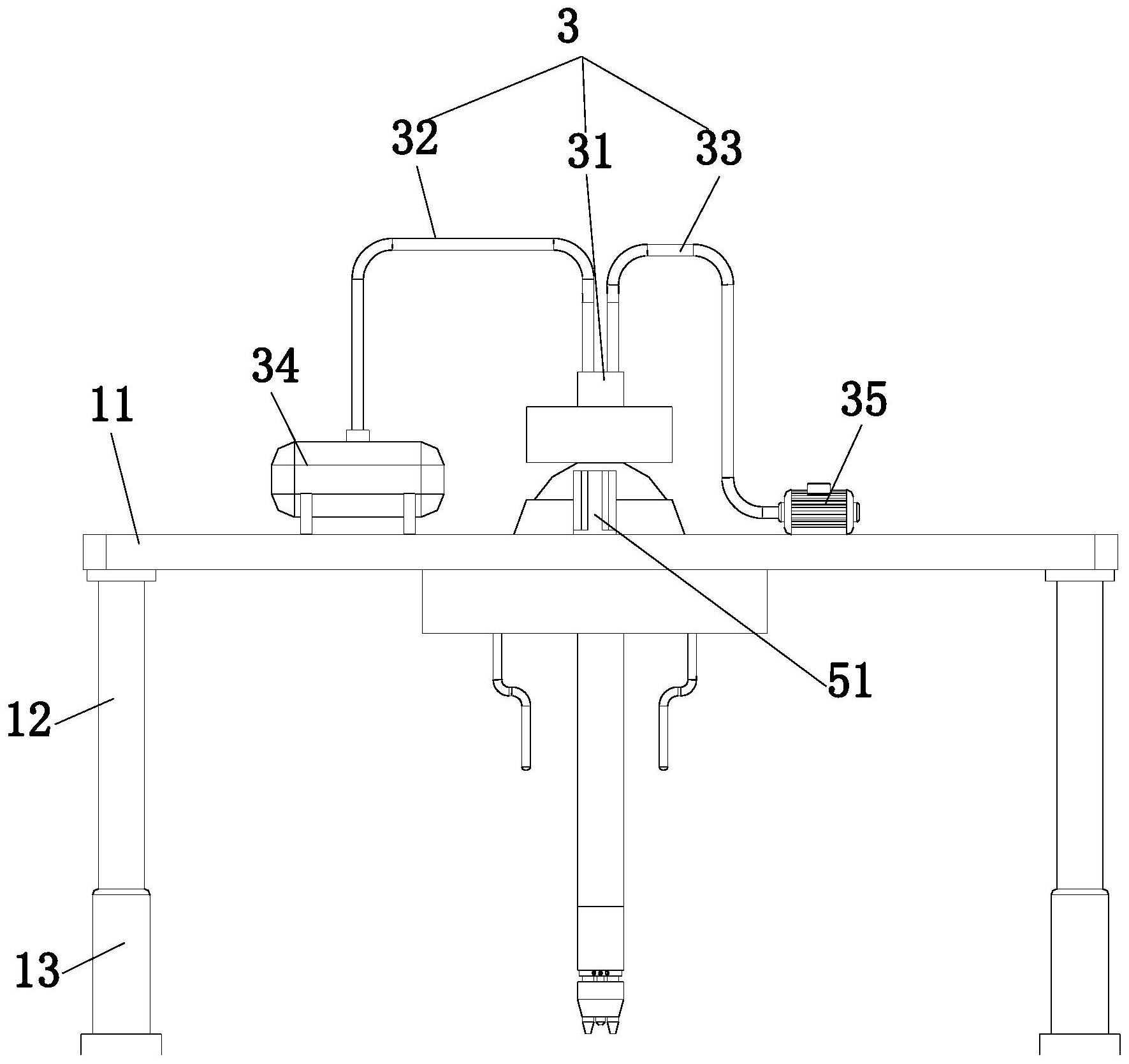

本发明的目的在于提供一种麻醉科困难气道患者气管插管装置，以解决现有技术 中现有的装置不能将患者的口腔打开，导致患者在插管时不便和不能对患者的气管进行照 明和查看，在插管容易造成对患者气管的损坏和影响的技术问题。 本发明提供一种麻醉科困难气道患者气管插管装置，包括升降安装组件、转动组 件、插管组件和口腔扩张组件，所述升降安装组件呈竖直设置，所述转动组件设置在升降安 4 CN 111544729 A 说　明　书 2/6 页 装组件上且转动组件与升降安装组件固定连接，所述插管组件竖直设置在转动组件上，所 述插管组件包括气管插管、移动插管件和插管照明件，所述气管插管竖直设置在转动组件 上，所述移动插管件设置在转动组件上且移动插管件与气管插管滑动配合，所述插管照明 件设置在气管插管上，所述口腔扩张组件设置升降安装组件上且口腔扩张组件与升降安装 组件转动配合。 进一步的，所述升降安装组件包括安装板、四个第一升降杆和四个第二升降杆，所 述安装板呈水平设置，四个所述第一升降杆呈矩形设置在安装板的底部，四个所述第二升 降杆分别设置在四个第一升降杆上且四个第二升降杆分别与四个第一升降杆滑动配合。 进一步的，所述口腔扩张组件包括扩张电机、安装箱、转动凸轮、两个连接板、两个 滑轨、两个滑块和两个扩张杆，所述安装箱设置在安装板的底部，所述扩张电机设置在安装 板的顶部且扩张电机的输出端与安装箱转动连接，所述转动凸轮设置在扩张电机的输出端 上，两个所述滑轨对称设置在安装箱内，两个所述滑块对称设置在两个滑轨上且两个滑块 均与两个滑轨滑动配合，所述连接板的一端与转动凸轮转动连接，所述连接板的另一端与 滑块转动连接，每个所述滑块上均设有安装块且安装块与安装箱滑动配合，两个所述扩张 杆对称设置在两个安装块上。 进一步的，所述转动组件包括转动圆座和圆球，所述转动圆座设置在安装板上且 转动圆座与安装板固定连接，所述圆球设置在转动圆座上且圆球与转动圆座转动连接，所 述气管插管竖直设置在圆球上且气管插管与圆球滑动配合。 进一步的，所述移动插管件包括固定箱和三个移动件，所述固定箱设置在圆球的 顶部，三个所述移动件呈圆周设置在固定箱内，每个所述移动件均包括移动座、移动轮和移 动电机，所述移动座设置在固定箱内，所述移动轮设置在移动座上且移动轮与移动座转动 连接，所述移动电机设置在移动座上且移动电机的输出端与移动轮转动连接。 进一步的，所述插管照明件包括转动电机、转动齿轮、转动齿盘和照明灯带，所述 转动电机设置在气管插管内的侧壁上，所述转动齿轮设置在转动电机的输出端上，所述气 管插管上设有开槽，所述转动齿盘设置在开槽的侧壁上且转动齿盘与开槽的侧壁转动连 接，所述转动齿轮与转动齿盘啮合，所述照明灯带设置在转动齿盘上。 进一步的，所述气管插管上设有出气管、排污管、气泵、吸水泵和微型摄像头，所述 出气管和排污管对称设置在气管插管上，所述气泵和吸水泵对称设置在安装板的顶部，所 述出气管和排污管分别与气泵和吸水泵的输入端相连通，所述微型摄像头设置在气管插管 的端部。 与现有技术相比较，本发明的有益效果在于： 其一，本发明中在对患者进行插管前，由于患者的意识不清晰不能自助的张开口 腔，需要外界的辅助此时扩张电机工作带动转动凸轮转动，转动凸轮转动带动两个连接板 转动，两个连接板转动带动两个滑块在两个滑轨移动，两个滑块移动带动安装块在安装箱 上移动，两个安装块移动带动两个扩张杆做相向移动和相离移动，两个扩张杆移动将患者 的口腔打开，将患者的口腔打开后以便后续的气管插管的插管作业，在将患者的口腔进行 打开后，也可以确保在将患者的口腔，打开后患者的牙齿不会把气管插管咬坏，影响气管插 管的使用。 其二，本发明在进行插管时转动电机工作带动转动齿轮转动，转动齿轮转动带动 5 CN 111544729 A 说　明　书 3/6 页 转动齿盘转动在气管插管上转动，转动齿盘转动带动照明灯带转动，对患者的气管进行照 明作业，以便对患者的插管的照明，防止在患者的气管中有异物和团状赘生物在进行插管 时，气管插管进入患者气管内时造成对患者的疼痛，微型摄像头用于拍摄患者气管和口腔 内的情况，在拍摄后有利于避免碰到口腔内的异物和团状赘生物，还可以看到气管插管插 到患者气管的位置，以便达到最佳的插管效果， 其三，本发明中转动圆座用于对圆球进行安装，圆球可以在转动圆座上转动，圆球 转动以便后续气管插管的转动，在对患者进行插管时，方便气管插管在不同的位置将气管 插管插入患者的气管内。 其四，本发明中在对气管插管进行插管时，移动电机工作带动移动轮在移动座上 转动，移动轮转动带动气管插管在固定箱和圆球上移动将气管插管移动至患者的口腔内， 对患者进行插管作业。 附图说明 为了更清楚地说明本发明
