技术摘要：

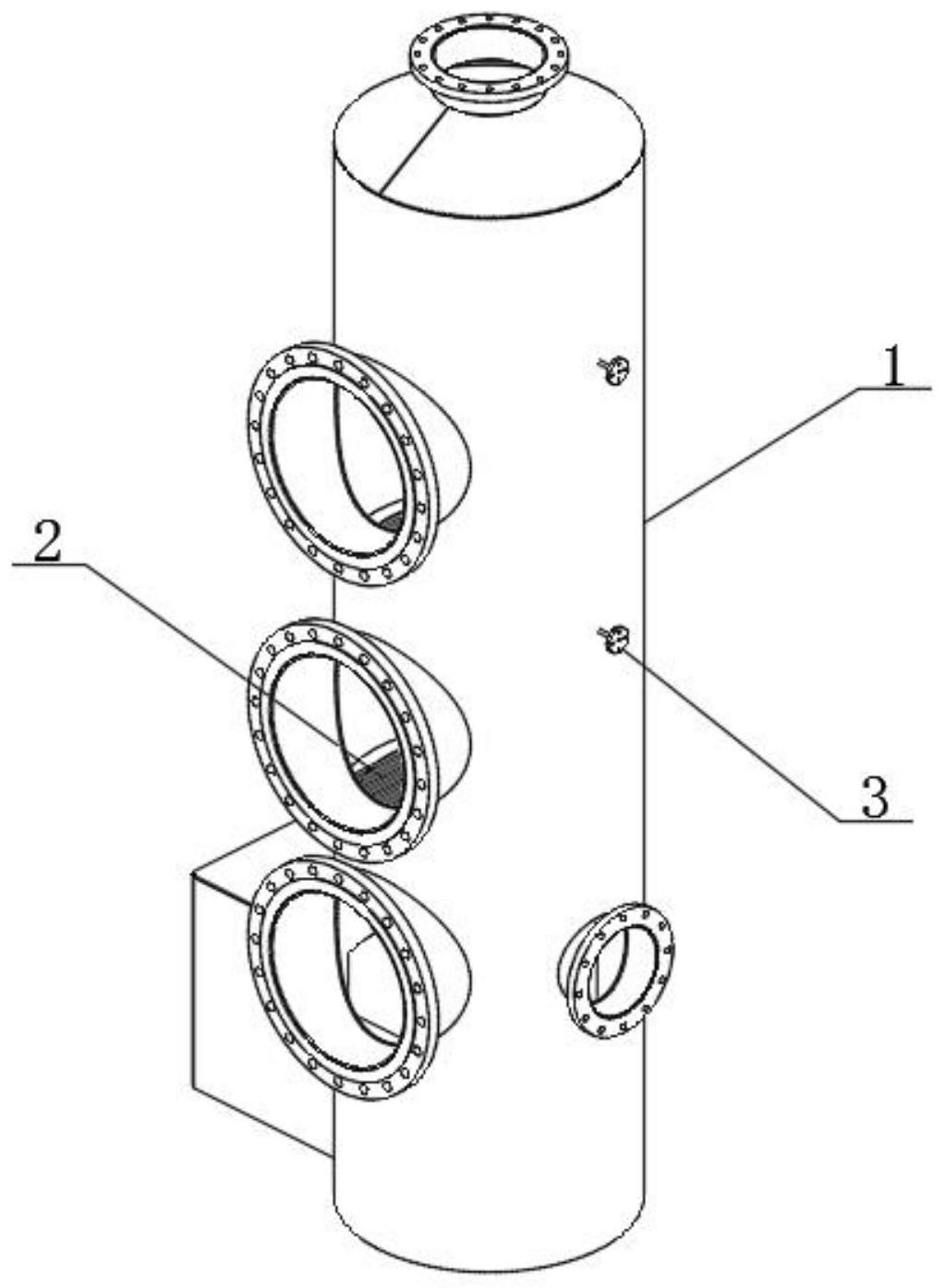

本发明公开了一种中压法纯液体二氧化碳提纯装置，包括洗涤塔，洗涤塔的形状设置为顶端开口的圆柱形空腔结构，洗涤塔的内侧设置有放置板，放置板和洗涤塔之间通过卡接方式固定连接，且放置板的数量设置为三个，洗涤塔的内侧还设置有清洗装置，清洗装置和洗涤塔之间通过  全部
背景技术：
高处度液体二氧化碳的加工过程主要分为预处理、压缩处理、净化处理和液化处 理等步骤，其中当二氧化碳经过预处理和压缩后的二氧化碳还含有一定水分和少量的带异 味挥发性有机物，不过不清除这些杂质，将会影响到二氧化碳的纯度，从压缩机出来的二氧 化碳先进入水冷却器，将二氧化碳冷却至常温，然后在对其进行提纯操作。 本发明的申请人发现，现有的二氧化碳提纯装置的结构比较复杂，在使用一段时 间之后需要对吸附装置进行定期清理，这样一来不仅需要耗费大量的时间，而且会影响到 二氧化碳的生产效率。
技术实现要素：
本发明的目的在于提供一种中压法纯液体二氧化碳提纯装置，旨在改善现有的二 氧化碳提纯装置的结构比较复杂，在使用一段时间之后需要对吸附装置进行定期清理，这 样一来不仅需要耗费大量的时间，而且会影响到二氧化碳的生产效率的问题。 本发明是这样实现的： 一种中压法纯液体二氧化碳提纯装置，包括洗涤塔，洗涤塔的形状设置为顶端开 口的圆柱形空腔结构，洗涤塔的内侧设置有放置板，放置板和洗涤塔之间通过卡接方式固 定连接，且放置板的数量设置为三个，洗涤塔的内侧还设置有清洗装置，清洗装置和洗涤塔 之间通过卡接方式固定连接，且清洗装置位于相邻的放置板之间，清洗装置的数量设置为 两个。 进一步的，洗涤塔的底部侧面开设有进气口，且洗涤塔的顶端开设有出气口，进气 口和出气口的部位均通过焊接方式固定连接有法兰，通过在洗涤塔的底部侧面开设有进气 口，是为了便于往洗涤塔的内部输入需要净化的二氧化碳气体，通过在洗涤塔的顶端开设 有出气口，是为了便于将净化之后的二氧化碳气体排出，通过在进气口和出气口的部位均 通过焊接方式固定连接有法兰，是为了便于让管道的安装更加方便。 进一步的，洗涤塔的侧面开设有填料口，填料口等间距分布，且填料口的数量设置 为三个，通过在洗涤塔的侧面开设有填料口，是为了便于往放置板上添加吸附剂，从而可以 让吸附剂的更换更加方便。 进一步的，洗涤塔的底部侧面设置有储水箱，储水箱和洗涤塔之间通过焊接方式 固定连接，且储水箱和洗涤塔之间相互贯通，通过在洗涤塔的底部侧面设置有储水箱，是为 了便于储存清洗液，从而可以使用清洗液对吸附剂进行清理。 进一步的，放置板的上端面设置有隔离网，隔离网和放置板之间固定连接，通过设 置放置板是为了便于放置吸附剂，从而可以通过吸附剂对二氧化碳进行净化处理，通过在 3 CN 111589268 A 说　明　书 2/3 页 放置板的上端面设置有隔离网，是为了增加放置板的透气性，从而可以让二氧化碳穿过。 进一步的，清洗装置包括进水管和循环管，循环管的上端面固定连接有进水管，且 循环管和进水管之间相互贯通，进水管的一端固定连接有连接法兰，循环管的上端面固定 连接有喷头，喷头围绕着循环管的轴心等间距分布，通过设置清洗装置是为了便于将清洗 液喷洒到放置板上的吸附剂上，从而可以对吸附剂进行冲洗，从而可以延长吸附剂的使用 寿命，通过设置循环管，以及在循环管的上端面固定连接有喷头，是为了增大清洗液的喷洒 面积，从而可以对吸附剂进行全面的清洗，通过在进水管的一端固定连接有连接法兰，是为 了便于让进水管与管道的安装更加方便。 与现有技术相比，本发明的有益效果是：本发明具有结构合理、使用方便的特点， 通过设置的洗涤塔、放置板和清洗装置之间的相互配合，从而可以对二氧化碳通过吸附的 方式进行净化处理，通过设置的清洗装置可以对放置在放置板上的吸附剂进行清理，从而 可以延长吸附剂的使用寿命，进而可以避免频繁的更换吸附剂。 附图说明 为了更清楚地说明本发明实施方式的技术方案，下面将对实施方式中所需要使用 的附图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作 是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根 据这些附图获得其他相关的附图。 图1是本发明一种中压法纯液体二氧化碳提纯装置的结构示意图； 图2是本发明一种中压法纯液体二氧化碳提纯装置的拆分结构示意图； 图3是本发明一种中压法纯液体二氧化碳提纯装置的洗涤塔的结构示意图； 图4是本发明一种中压法纯液体二氧化碳提纯装置的放置板的结构示意图； 图5是本发明一种中压法纯液体二氧化碳提纯装置的清洗装置的结构示意图。 图中：1、洗涤塔；11、进气口；12、出气口；13、填料口；14、储水箱；2、放置板；21、隔 离网；3、清洗装置；31、进水管；311、连接法兰；32、循环管；321、喷头。
