技术摘要：
本发明涉及农业技术领域，主要涉及一种农业用机动佛手山药采挖器，包括设有动力机构的小车组件和安装在小车组件上带有升降功能的液压组件，还包括同时安装在小车组件和液压组件上的采挖钉耙。本发明提供一种农业用机动佛手山药采挖器，通过在小车上安装液压组件来驱动  全部
背景技术：
佛手山药一般生长在排水方便的丘陵山区，其既是食品又是药品。佛手山药生长 形态各异，多不规则，大致与手掌类似，下土深度为40cm左右，粗细不均匀，山药结构很脆弱 采挖时容易折断。随着市场需求的扩大，种植面积大大增幅。但现实的收获方式依然靠人工 采挖，劳动强度大，效率低下，耗工耗时多，种植成本高，严重的打击了劳作者的生产积极 性。
技术实现要素：

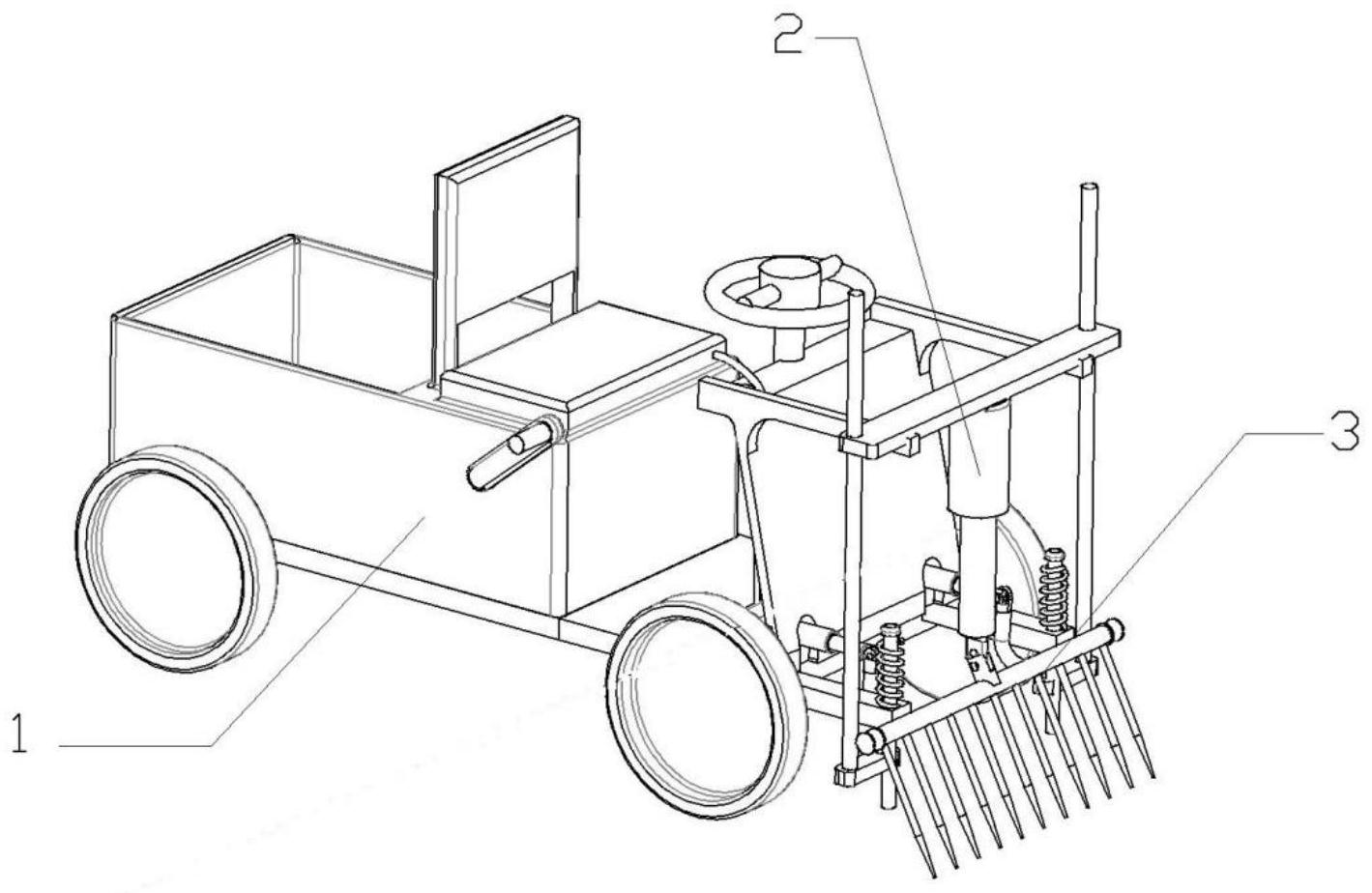

本发明旨在提供一种农业用机动佛手山药采挖器，以解决佛手山药采挖效率低下 的问题。 本发明所采用的技术方案是：一种农业用电动佛手山药采挖器，包括设有动力机 构的小车组件1和安装在小车组件上带有升降功能的液压组件2，还包括同时安装在小车组 件1和液压组件2上的采挖钉耙3。 进一步地，所述小车组件1由车斗101、车轮102、车座103、方向盘105、手动刹车104 组成，所述小车组件1的前端底部安装有小车前端底部梁108，小车前端底部梁108的末端设 有通孔，所述小车组件1的前端顶部安装有小车前端顶部梁109，所述小车组件1的两个前车 轮102之间安装有液压油泵110，所述液压油泵110的上方安装有前后液压操作杆106，所述 110液压油泵的前方安装有前后液压油缸207，所述方向盘105的下方旁侧安装有升降液压 踩踏107。 进一步地，所述液压组件2的上部安装有小车前部顶横梁201，所述小车前部顶横 梁201安装在小车前端顶部梁109上，所述小车前部顶横梁201的下面安装有升降液压油缸 202，所述小车前部顶横梁201的两端各自安装有光杆203，所述光杆203的底端焊接在光杆 底座204的一端，所述光杆底座204的另一端为通孔设计，所述光杆底座204的上方安装有活 动导向杆205，所述活动导向杆205先后穿过小车前端底部梁108末端的通孔和所述光杆底 座204上的通孔，所述活动导向杆205上安装有压缩弹簧206，当小车动力不足时，压缩弹簧 206可自动回弹，同时带动升降液压油缸202进行适度上升运动并将采挖钉耙3抬起，使其脱 离地面，不影响小车的走动。 进一步地，所述采挖钉耙3的下部为钉耙子305，所述采挖器钉耙子305的上端焊接 在钉耙横梁301上，所述钉耙横梁301的两端装有侧边U型滑轮303，所述钉耙横梁301上焊接 有钉耙弯杆302，所述钉耙横梁301的中央焊接有钉耙提座304。 进一步地，所述采挖钉耙3的钉耙提座304通过提座螺栓401与所述液压组件2的升 降液压油缸202连接，便于钉耙活动。所述采挖钉耙3的钉耙弯杆302与所述小车组件1的前 后液压油缸207通过弯杆螺栓402连接，这样使得采挖钉耙可以多角度采挖，灵活度高。 3 CN 111602498 A 说　明　书 2/3 页 本发明具有以下优点： 本发明专利提供一种农业用机动佛手山药采挖器，通过在小车上安装液压组件来 驱动采挖钉耙入土、出土进而完成山药采挖，并且液压组件的配套使用可完成抖土，使得挖 出的山药干净整洁，克服了传统山药采挖的弊端；一方面减轻了劳作者的劳动量，大大得提 高了劳作者山药采挖的效率；另一方面，很大程度上节约了作业成本。小车安装有车斗，可 用于山药的及时存放，省时省力，免去了人工搬运，进一步提高了农民劳作的积极性，符合 农业用具创新性的要求。 附图说明： 图1为农业用机动佛手山药采挖器的整体工作立体图。 图2为农业用机动佛手山药采挖器的小车组件立体图。 图3为农业用机动佛手山药采挖器的液压部件立体图。 图4为农业用机动佛手山药采挖器的挖铲结构示意图。 图5为农业用机动佛手山药采挖器的采挖连接部件示意图。 图中：1小车组件、101车斗、102车轮、103车座、104手动刹车、105方向盘、106前后 液压操作杆、107升降液压踩踏、108小车前端底部梁、109小车前端顶部梁、110液压油泵；2 液压组件、201小车前部顶横梁、202升降液压油缸、203光杆、204光杆底座、205活动导向杆、 206压缩弹簧、207前后液压油缸；3采挖钉耙、301钉耙横梁、302钉耙弯杆、303侧边U型滑轮、 304钉耙提座、305钉耙子、401提座螺栓、402弯杆螺栓。
