技术摘要：
本发明实施例公开了一种基于眼球追踪技术的显示面板及其制备方法、显示装置。该显示面板包括：多个像素，所述像素包括子像素单元和图像传感单元；其中，所述子像素单元包括发光层，至少两个所述子像素单元的发光层的发光颜色不同；所述图像传感单元用于眼球追踪；驱动  全部
背景技术：
随着显示技术的不断发展，显示面板的应用范围越来越广泛，人们对显示面板的 要求也越来越高。例如，显示面板应用于手机、电脑、平板电脑、电子书、信息查询机和可穿 戴设备等产品。 其中，可穿戴设备包括虚拟现实设备(Virtual  Reality，VR)和增强现实设备 (Augmented  Reality，AR)等。相比于普通显示设备，AR/VR等显示设备具有多种优势，在用 户提升沉浸感方面起到了极大的作用，能够在国民经济生活中切实落地。然而，现有的显示 面板存在眼球追踪效果差的问题，将其应用于AR/VR等显示设备容易引起用户眩晕，影响了 用户的体验。
技术实现要素：

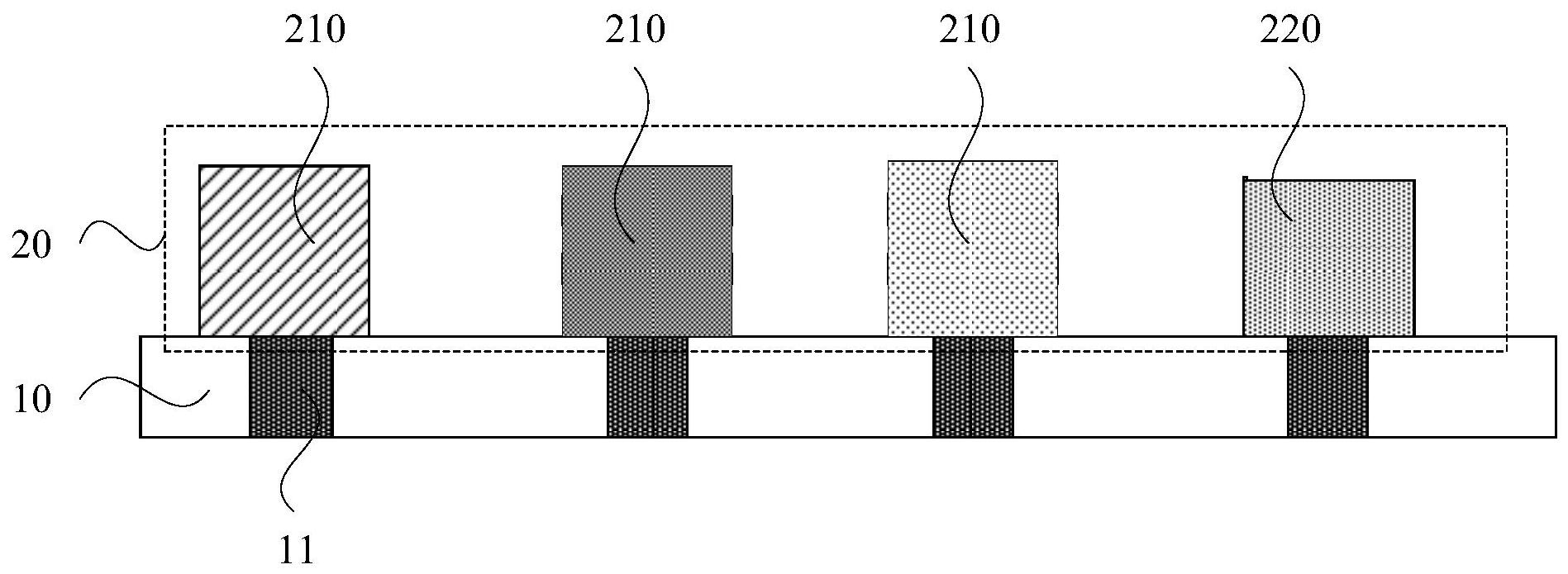

本发明实施例提供一种基于眼球追踪技术的显示面板及其制备方法、显示装置， 以提升显示面板的眼球追踪效果和显示效果。 为实现上述技术目的，本发明实施例提供了如下技术方案： 一种基于眼球追踪技术的显示面板，包括： 多个像素，所述像素包括子像素单元和图像传感单元；其中，所述子像素单元包括 发光层，至少两个所述子像素单元的发光层的发光颜色不同；所述图像传感单元用于眼球 追踪； 驱动背板，承载所述多个像素；所述驱动背板用于接收所述图像传感单元的眼球 追踪信号，并根据所述眼球追踪信号驱动所述子像素单元发光，所述子像素单元被配置为 根据所述图像传感单元追踪的目标进行发光。 进一步地，一个所述像素中的子像素单元的数量为三个，图像传感单元的数量为 一个，三个所述子像素单元和一个所述图像传感单元呈田字形排列。 进一步地，所述像素包括：红色子像素单元、绿色子像素单元、蓝色子像素单元和 图像传感单元；所述红色子像素单元中的发光层的发光颜色为红色，所述绿色子像素单元 中的发光层的发光颜色为绿色，所述蓝色子像素单元中的发光层的发光颜色为蓝色； 其中，四个所述像素中的红色子像素单元相邻设置，呈田字形排列；四个所述像素 中的绿色子像素单元相邻设置，呈田字形排列；四个所述像素中的蓝色子像素单元相邻设 置，呈田字形排列；四个所述像素中的图像传感单元相邻设置，呈田字形排列。 进一步地，所述驱动背板包括多个过孔和与所述多个过孔一一对应的多个焊盘， 所述图像传感单元设置于至少一个所述焊盘上； 所述图像传感单元包括图像传感层和传感电极，所述图像传感层位于所述焊盘远 4 CN 111580270 A 说　明　书 2/9 页 离所述驱动背板的一侧；所述传感电极位于所述图像传感层远离所述驱动背板的一侧。 进一步地，所述图像传感单元还包括透镜，所述透镜位于所述传感电极远离所述 驱动背板的一侧。 进一步地，所述图像传感层包括非晶硅、多晶硅和还原氧化石墨烯中的至少一种。 进一步地，所述子像素单元设置于至少一个所述焊盘上；所述子像素单元还包括 第一显示电极、第一半导体层、第二半导体层和第二显示电极； 其中，所述第一半导体层位于所述发光层远离所述驱动背板的一侧，所述第一显 示电极位于所述第一半导体层远离所述驱动背板的一侧，所述第二半导体层位于所述发光 层靠近所述驱动背板的一侧，所述第二显示电极位于所述第二半导体层靠近所述驱动背板 的一侧，所述第二显示电极与所述过孔接触； 所述显示面板还包括：第一绝缘层，所述第一绝缘层位于所述子像素单元和所述 图像传感单元远离所述驱动背板的一侧；所述第一绝缘层包括第一开口、第二开口和凹槽， 所述第一开口露出所述图像传感单元的传感电极，所述第二开口露出所述子像素单元的第 一显示电极；所述凹槽在所述驱动背板上的垂直投影位于相邻所述子像素单元在所述驱动 背板上的垂直投影之间，以及所述凹槽在所述驱动背板上的垂直投影位于所述子像素单元 和所述图像传感单元在所述驱动背板上的垂直投影之间。 进一步地，显示面板还包括公共电极，所述公共电极位于所述第一绝缘层远离所 述驱动背板的一侧，所述公共电极覆盖所述第一绝缘层；所述公共电极通过所述第一开口 与所述图像传感单元的传感电极接触，且通过所述第二开口与所述子像素单元的第一显示 电极接触。 进一步地，显示面板还包括：第二绝缘层，所述第二绝缘层位于所述公共电极远离 所述驱动背板的一侧，所述第二绝缘层覆盖所述公共电极。 相应地，本发明还提供了一种基于眼球追踪技术的显示装置，包括：如本发明任意 实施例所述的基于眼球追踪技术的显示面板。 相应地，本发明还提供了一种基于眼球追踪技术的显示面板的制备方法，包括： 提供驱动背板和不同发光颜色的子像素单元基板；其中，所述子像素单元基板包 括多个子像素单元，所述子像素单元包括发光层；不同发光颜色的所述子像素单元基板上 的子像素单元的发光颜色不同； 采用巨量转移技术，分别将不同颜色的所述子像素单元与所述驱动背板键合； 在多个所述子像素单元之间制作图像传感单元，至少一个所述子像素单元和至少 一个所述图像传感单元形成一个像素。 本发明实施例通过设置像素包括子像素单元和图像传感单元，图像传感单元作为 像素的一部分，可以分布在显示面板上的各个位置，使得图像传感单元能够正对人眼，有利 于提升眼球追踪的精确度。以及本发明实施例中的子像素单元被配置为根据图像传感单元 的眼球追踪进行发光，能够根据眼球运动实时调整显示图像。因此，与现有技术相比，本发 明实施例提升了眼球追踪的效果，有利于生物识别和调节IPD瞳距，以及将其应用于AR/VR 等显示设备时，优化了显示装置的显示效果，有利于缓解用户眩晕的现象，提高了显示面板 的渲染效率，提升了用户的沉浸感，并增强了显示装置的人机交互性能。 5 CN 111580270 A 说　明　书 3/9 页 附图说明 图1为本发明实施例提供的一种基于眼球追踪技术的显示面板的剖面结构示意 图； 图2为本发明实施例提供的另一种基于眼球追踪技术的显示面板的剖面结构示意 图； 图3为本发明实施例提供的又一种基于眼球追踪技术的显示面板的剖面结构示意 图； 图4为本发明实施例提供的又一种基于眼球追踪技术的显示面板的剖面结构示意 图； 图5为本发明实施例提供的一种基于眼球追踪技术的显示面板的俯视结构示意 图； 图6为本发明实施例提供的一种基于眼球追踪技术的显示装置的结构示意图； 图7为本发明实施例提供的一种基于眼球追踪技术的显示面板的制备方法在各步 骤形成的显示面板的结构示意图； 图8为本发明实施例提供的另一种基于眼球追踪技术的显示面板的制备方法在 S210-S220形成的显示面板的结构示意图； 图9为本发明实施例提供的另一种基于眼球追踪技术的显示面板的制备方法在 S230-S250形成的显示面板的结构示意图； 图10为本发明实施例提供的另一种基于眼球追踪技术的显示面板的制备方法在 S260-S280形成的显示面板的结构示意图； 图11为本发明实施例提供的另一种基于眼球追踪技术的显示面板的制备方法在 S290-S2A0形成的显示面板的结构示意图。
